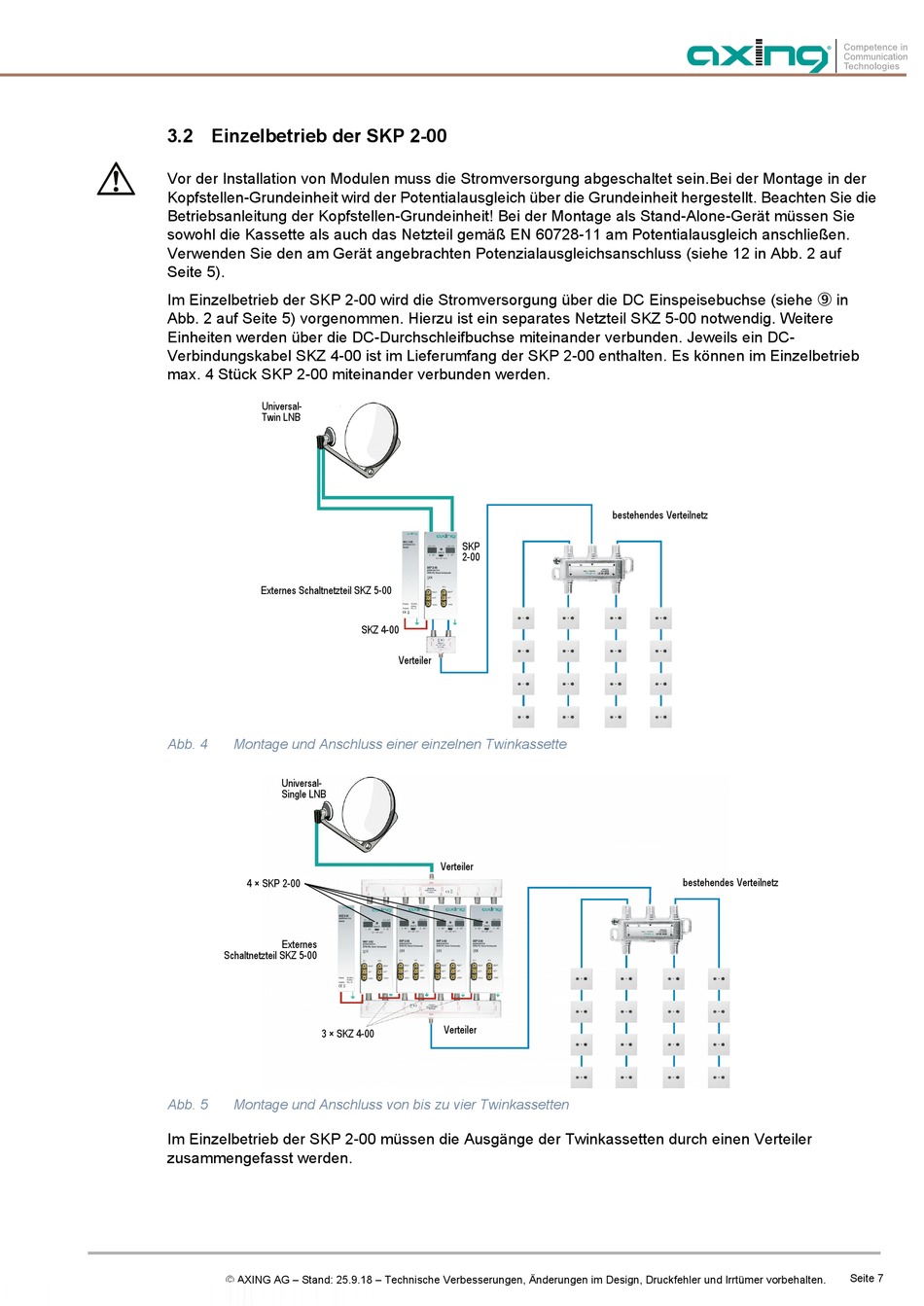

3.2 Einzelbetrieb der SKP 2-00
Vor der Installation von Modulen muss die Stromversorgung abgeschaltet sein.Bei der Montage in der
Kopfstellen-Grundeinheit wird der Potentialausgleich über die Grundeinheit hergestellt. Beachten Sie die
Betriebsanleitung der Kopfstellen-Grundeinheit! Bei der Montage als Stand-Alone-Gerät müssen Sie
sowohl die Kassette als auch das Netzteil gemäß EN 60728-11 am Potentialausgleich anschließen.
Verwenden Sie den am Gerät angebrachten Potenzialausgleichsanschluss (siehe 12 in Abb. 2 auf
Seite 5).
Im Einzelbetrieb der SKP 2-00 wird die Stromversorgung über die DC Einspeisebuchse (siehe in
Abb. 2 auf Seite 5) vorgenommen. Hierzu ist ein separates Netzteil SKZ 5-00 notwendig. Weitere
Einheiten werden über die DC-Durchschleifbuchse miteinander verbunden. Jeweils ein DC-
Verbindungskabel SKZ 4-00 ist im Lieferumfang der SKP 2-00 enthalten. Es können im Einzelbetrieb
max. 4 Stück SKP 2-00 miteinander verbunden werden.
Universal-
Twin LNB
Externes Schaltnetzteil SKZ 5-00
Abb. 4
Montage und Anschluss einer einzelnen Twinkassette
Universal-
Single LNB
4 × SKP 2-00
Externes
Schaltnetzteil SKZ 5-00
3 × SKZ 4-00
Abb. 5
Montage und Anschluss von bis zu vier Twinkassetten
Im Einzelbetrieb der SKP 2-00 müssen die Ausgänge der Twinkassetten durch einen Verteiler
zusammengefasst werden.
© AXING AG – Stand: 25.9.18 – Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
SKP
2-00
SKZ 4-00
Verteiler
Verteiler
Verteiler
bestehendes Verteilnetz
bestehendes Verteilnetz
Seite 7
