Montage und Anschluss

SKP 2-00
3
Montage und Anschluss
Die SKP 2-00 kann entweder in einer Kopfstellen-Grundeinheit SKS x-xx oder im Stand-Alone-Modus
betrieben werden. Die SAT-ZF-Signale des/der LNB(s) werden entweder über die optional erhältlichen
Eingangsverteiler oder direkt den SAT-ZF-Eingängen zugeführt.

3.1 Montage und Anschluss in einer Kopfstellen-Grundeinheit

Wenn die SKP 2-00 in einer Kopfstellen-Grundeinheiten SKS x-xx betrieben werden soll, dann wird die
Twinkassette in das Ausgangssammelfeld gestecktund mit Schrauben fixiert. Es kann jeder freie
Steckplatz genutzt werden. Die Stromversorgung der Kassette erfolgt über das Ausgangssammelfeld.
Beachten Sie die Betriebsanleitung der jeweiligen Kopfstellen-Grundeinheit!
Vor der Neubestückung oder Kassettenwechsel unbedingt den Netzstecker der Kopfstellen-
Grundeinheiten aus der Netzsteckdose ziehen! Zur Vermeidung gefährlicher Überspannungen (Achtung:
Brand-/Lebensgefahr), muss die Basisplatte gemäß EN 50083-1, EN 60728-11:2010 am
Potentialausgleich angeschlossen werden.

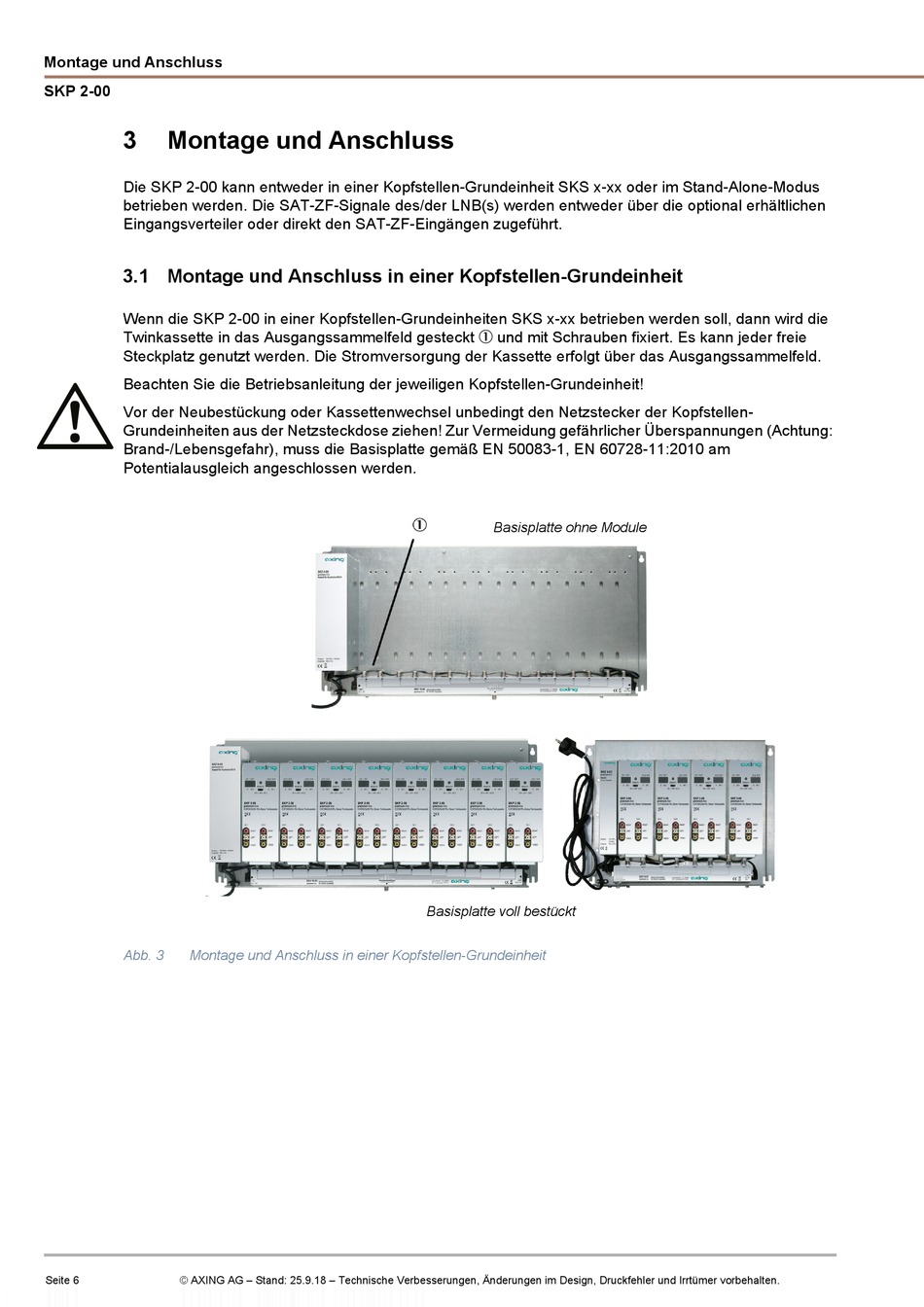

Abb. 3
Montage und Anschluss in einer Kopfstellen-Grundeinheit
Seite 6
© AXING AG – Stand: 25.9.18 – Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Basisplatte ohne Module
Basisplatte voll bestückt
