Installation - Alpha Go ALP-403 Benutzerhandbuch

Installation

1. Bohren Sie ein Loch in der den Dübeln entsprechenden Größe, und
stecken Sie diese dann hinein. Bringen Sie nun die wasserdichte
Abdeckung mit Hilfe von Schrauben an der Wand an.
2. Verbinden Sie das Anschlusskabel entsprechend des Schaltplans.
(Das Loch für das hindurchlaufende Kabel sollte zwischen 16 und
30 mm liegen). Falls das Anschlusskabel von innen kommt, führen
Sie dieses durch das mittige Loch hindurch. Falls das Kabel von
außen kommt, führen Sie dieses durch das Loch am unteren Ende
der Regenabdeckung.
3. Legen Sie den wiederaufladbaren Akku in den entsprechenden
Schacht, die Anlage schaltet sich dann automatisch ein.

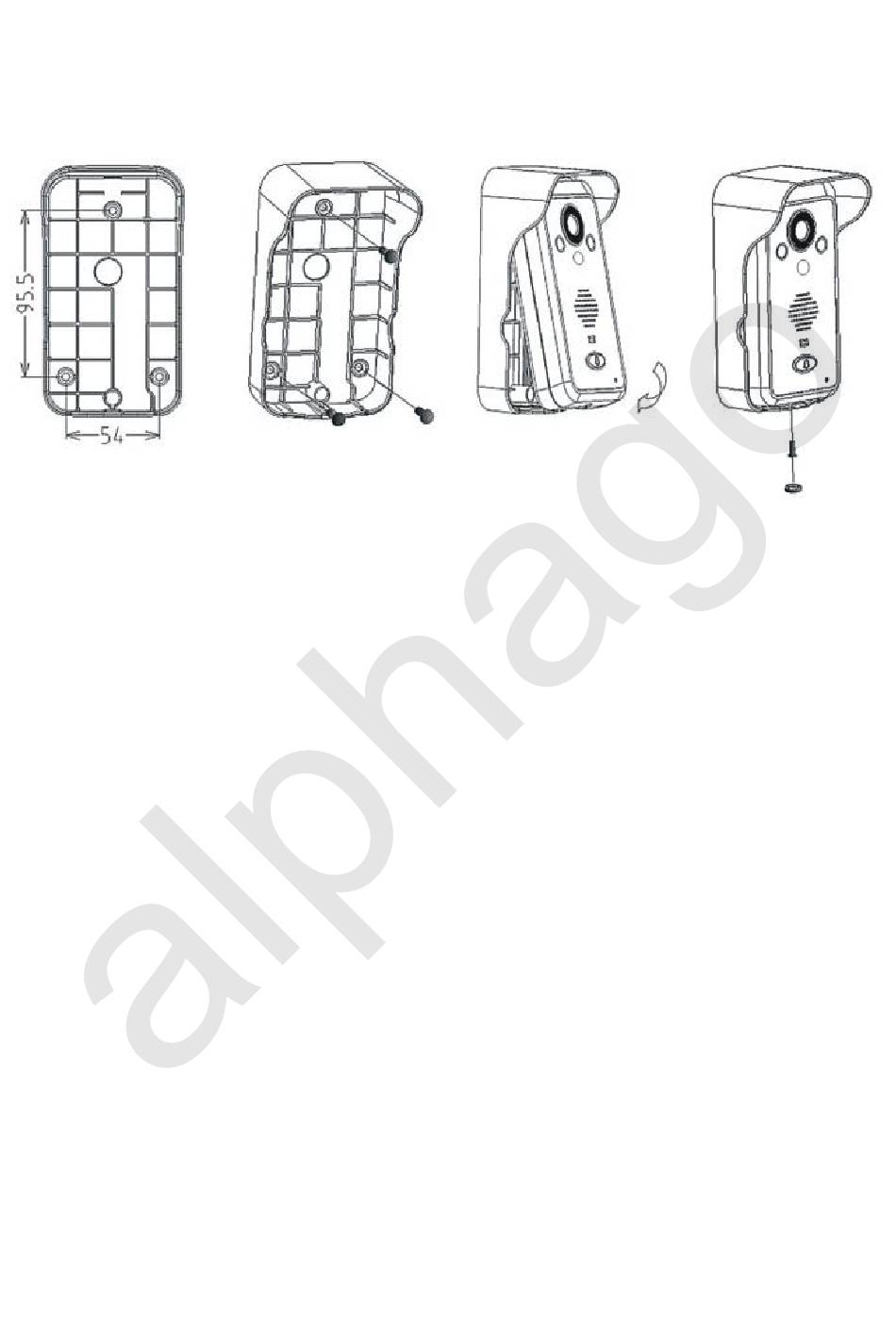

4. Stecken Sie die Anlage von oben beginnend auf die
Regenabdeckung auf (wie in der Abbildung oben sichtbar) und
drücken Sie sie anschließend unten fest. Vergewissern Sie sich,
dass alles stabil sitzt. Dann schrauben Sie die Außenschale
zunächst unten fest, danach können Sie diese noch ausrichten und
die restlichen Schrauben befestigen.
