- Seite 1 Benutzerhandbuch V1.0 ALP-402 Digitaler Funk Video Türspion...
-
Seite 2: Moderne Technik, Die Begeistert

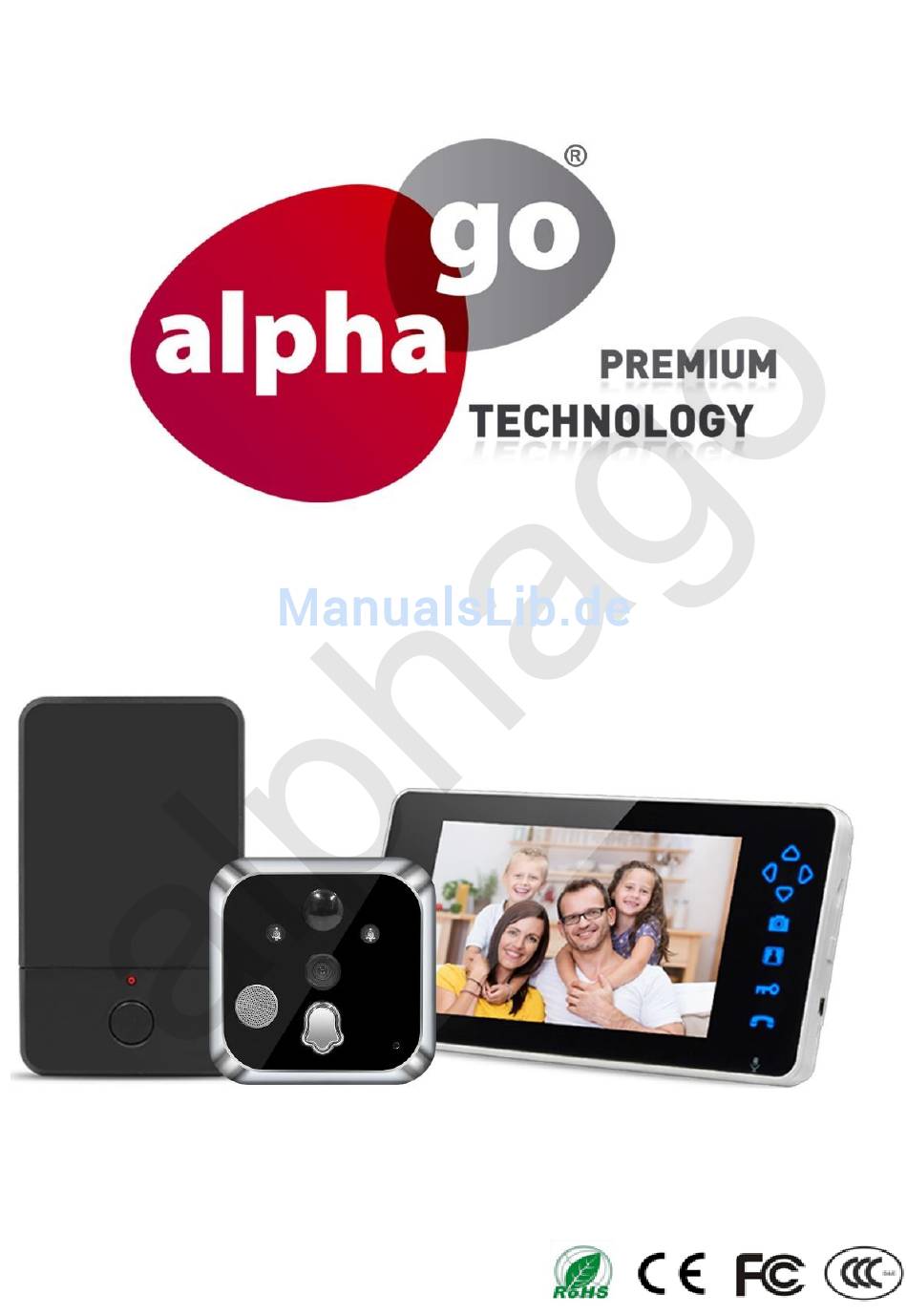

Moderne Technik, die begeistert Der mit digitaler Kamera ausgestattete kabellose Türspion ALP 402 ist ein 2.4 GHz funkgesteuertes Aufnahmegerät mit integrierter Türklingel. Die Anlage hilft Ihnen, rechtzeitig fremde Personen zu erkennen, die sich in der Nähe Ihres Eingangsbereiches aufhalten. Wenn sich eine Person in Reichweite der Kamera befindet und das Mobilteil eingeschaltet ist, wird Ihnen automatisch das Bild Ihres Eingangsbereiches angezeigt und ein Foto abgespeichert. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Einleitung ......................... 5 Sicherheitshinweise ....................5 Überblick ........................9 Auflistung technischer Daten: ................10 Produktansicht: ......................11 Kamera und Sender ..................11 Mobilteil ......................11 Tasten-Symbol Einweisung ..................12 Installation ......................13 Funktionen und Gebrauch ..................14 Einschalten der Außenanlage: ................14 Einschalten des Mobilteils: ................14 Nachtansicht ......................15 Kamera Lautstärke Einstellung ................15 Menü-Einstellungen ....................16... - Seite 4 Überwachungs Funktion ..................19 Farbeinstellung ......................20 Vorschau/Löschen der Fotos .................20 Neukopplung der Mobilteile: .................21 Kopplung weiterer Mobilteile: ................22 Lieferumfang ......................23...
-
Seite 5: Einleitung
Einleitung Herzlichen Glückwunsch zur Wahl der ALP-402 Digitaler Funk-Türspion mit Kamerafunktion. Bitte lesen Sie sorgfältig diese Bedienungsanleitung, um den Umgang mit der Anlage und ihrem Aufbau zu verstehen. (Wir behalten uns das Recht vor, diese von Zeit zu Zeit ohne vorherige Ankündigung zu ändern) - Seite 6 ➢ Üben Sie keinen zu starken Druck bei Bedienung des LCD Displays aus und verwenden Sie keine spitzen Gegenstände, da ansonsten Bruchstellen mit eventuellem Flüssigkeitsaustritt des Displays verursacht werden können. ➢ falls diese Flüssigkeit in Ihre Augen gelangt, besteht die Gefahr der Erblindung.
- Seite 7 ➢ Laden mit nicht autorisierten Netzteilen kann zu unerwünschtem Kriechstrom, Feuer und Zerstörung der Anlage führen. ➢ Es ist verboten die Schaltung kurzzuschließen, andernfalls kann ein Stromschlag ausgelöst werden oder Rauch, aufgrund eines technischen Defekts, aus dem Gerät austreten. ➢ Benutzen Sie das Netzkabel nur im einwandfreien Zustand, andernfalls kann es zu einem Feuer oder Stromschlag kommen.
- Seite 8 ➢ Fassen Sie den Netzstecker oder die Steckdose nie mit nassen Händen an, denn auch dadurch kann ein Stromschlag ausgelöst werden. ➢ Setzen Sie keine schweren Gegenstände auf die elektrische Leitung und rüsten Sie diese nicht um, um einen Stromschlag oder Feuer zu vermeiden.
-
Seite 9: Überblick
Überblick Eigenschaften und Gebrauch 1. Modernes Design und Technik bietet eine Vielzahl von Anwendungsmöglichkeiten. 2. Großer, sichtbarer Blickwinkel. 3. 7“ (17,8cm) großes TFT digital LCD Display erzielt auffallende farbechte Bilder. 4. VGA Auflösung. 5. Bei schwachen, nicht ausreichenden Lichtverhältnissen in der Umgebung, wird die Infrarot Nachtsicht aktiviert, um klare Bilder aufnehmen und anzeigen zu können. -
Seite 10: Auflistung Technischer Daten
Auflistung technischer Daten: Stromversorgung 4 AA 1.5V alkaline Batterien Kamera 68 x 68 x 15 mm Maße Sender 125 x 75 x 20 mm Kamera VGA Auflösung Außeneinheit (Kamera) Blickwinkel 120° vertikal, 100° horizontal Nachtsicht Infrarot PIR (Bewegungsmelder) 3 m x 100° Standby Bis zu 180 Tage Akku... -
Seite 11: Produktansicht
Produktansicht: Kamera und Sender Mobilteil... -
Seite 12: Tasten-Symbol Einweisung
Tasten-Symbol Einweisung Tasten-Beschreibung für das Mobilteil: 1. [ ] Kamera-Taste: Hat die Funktion, die Fotogalerie zu öffnen. 2. [ ] Überwachungs-Taste: Hat die Funktion, die Kamera ohne Betätigen der Türklingel einzuschalten. 3. [ ] Entriegelungs-Taste: Hat mehrere Funktionen, wie z.B. Zeiteinstellung oder Auswahl des Klingeltons. -
Seite 13: Installation
Installation Bild 1 Bild 2 Bild 3 Bild 4 ➢ Führen Sie den Kameraeinheit mit dem Verbindungkabel durch das Guckloch. (Bild 1) ➢ Die Batterieklappe öffnen und die Abdeckung der Elektronik (unterhalb des Batteriefaches) aufschrauben. (Bild3) ➢ Verbindungskabel horizontal in die Kabelführung einfädeln (Steckerkontakte nach oben Bild 3), anschliessend das Kabel in die vertikale Führung reindrehen (Bild 4). -
Seite 14: Funktionen Und Gebrauch
Funktionen und Gebrauch Einschalten der Außenanlage: Nach Einlegen der Batterien startet die Anlage automatisch. Einschalten des Mobilteils: Drücken Sie die EIN/AUS-Taste für ca. 3 Sekunden und das Display des Mobilteils schaltet sich ein. (Im Standby Modus reicht ein kurzes Drücken von ca. -
Seite 15: Nachtansicht
Nachtansicht Mit der Funktion der Nachtsicht, selbst bei sehr schlechten Lichtverhältnissen der Umgebung, kann die Außenanlage die Infrarotleuchte aktivieren und somit Objekte und Personen in einer Entfernung bis zu 1,5 m wahrnehmen. (bestes Ergebnis bei einem Fokus von 0,8 m). Darüber hinaus zeigt das Display bei komplett dunklen Begebenheiten in schwarz/weiß... -
Seite 16: Menü-Einstellungen
Menü-Einstellungen Drücken Sie lange die [ - ] Entriegelungs Taste, so gelangen Sie zu den Menü-Einstellungen. Durch erneutes Drücken der [ ] Entriegelungs- Taste können Sie die gewünschte Option auswählen. Sie können Einstellungen für „Zeit und Datum“, „Türklingel“, „Lautstärke“ und den „Bewegungsmelder“... -
Seite 17: Bewegungsmelder Ein / Aus Schalten
Bewegungsmelder EIN / AUS Schalten Drücken Sie die PFEIL-Taste nach OBEN oder UNTEN , um den Bewegungsmelder (PIR) ein- oder auszuschalten. Diese Einstellung wird von der Außenkamera übernommen, wenn Sie ]-Taste drücken. Erläuterung: Der Bewegungsmelder erkennt Personen, die sich in der Reichweite des Sensors befinden. -
Seite 18: Außenanlage Ruft Mobilteil An
Außenanlage ruft Mobilteil an Durch Betätigung der Klingel-Taste [ ] wird eine Verbindung zum Mobilteil aufgebaut. Der Bildschirm des Mobilteils zeigt das Außenbild an und die Anlage klingelt für maximal 30 Sekunden. Falls keine Rückmeldung vom Mobilteil kommt, stoppt die Außenanlage das Klingeln. -
Seite 19: Überwachungs Funktion
Überwachungs Funktion Im Standby-Modus drücken Sie die Überwachungs-Taste [ ] des Mobilteils und dieses ruft dann die Außenanlage an. Wenn die Anlage dieses Signal innerhalb von 5 Sekunden empfängt, besteht eine Verbindung zwischen den beiden Geräten. Das Mobilteil schaltet sich nun in den Überwachungs-Modus und zeigt das Außenbild mit Ton an. -
Seite 20: Farbeinstellung
Farbeinstellung Im Bildübertragungs-Modus drücken Sie die PFEIL-Taste nach OBEN oder UNTEN um die Farbintensität auszuwählen. Durch Drücken der PFEIL-Tasten (OBEN/UNTEN), können Sie die Farbintensität um eine Stufe erweitern oder verringern. Vorschau/Löschen der Fotos Bei Aufleuchten des Displays: Vorschau: Drücken Sie 3 Sekunden die [ ]-Taste und die Fotos, die als letztes gemacht wurden, werden angezeigt. -
Seite 21: Neukopplung Der Mobilteile
Neukopplung der Mobilteile: Die Anlage ist im Auslieferungszustand bereits gekoppelt. Ein RESET muß nicht durchgeführt werden. Drücken Sie lange die [EIN/AUS]-Taste, um das Mobilteil einzuschalten. Wenn„Willkommen“ im Display erscheint, bitte umgehend (mehrmals schnell hintereinander ) die [EIN/AUS]- Taste erneut drücken. Nun erscheint die Meldung „Kopplung“ im Display. -
Seite 22: Kopplung Weiterer Mobilteile
Kopplung weiterer Mobilteile: Schalten Sie das Mobilteil 1 aus. Drücken Sie lange die [EIN/AUS]-Taste, um das Mobilteil 2 einzuschalten. Wenn„Willkommen“ im Display erscheint, bitte umgehend (mehrmals schnell hintereinander ) die [EIN/AUS]- Taste erneut drücken. Nun erscheint die Meldung „Kopplung“ im Display. -
Seite 23: Lieferumfang
Akku und Aufladung Verwenden Sie bitte nur voll aufgeladene Akkus. Ein zweites kleineres Batteriesymbol, welches die Batterie Spannung der Kameraeinheit anzeigt, erscheint im Display bei aktiver Verbindung zwischen Mobilteil und Kameraeinheit. Falls der Akku des Mobilteils zu schwach ist, blinkt die blaue LED in kurzen Abständen und die Akku Anzeige auf dem Display springt auf rot. - Seite 24 alphago Ltd. Hauptstr. 18 50126 Bergheim Deutschland Tel.: +49-2271-588030 Email: info@alphago.de Web: www.alphago.de Dies ist eine Publikation der alphago Ltd, Hauptstr. 18, 50126 Bergheim, Deutschland (www.alphago.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
