MONTAGE & AUFBAU

Das Kernbohrgerät wird teilweise vormontiert ausgeliefert.

Da das Gerät sehr schwer ist, sollten Sie für den Aufbau eine weitere Person
hinzuziehen.

Lösen Sie den Bolzen, die das Gestell mit der Säule fixieren und drehen Sie das
Gestell um 180°.

Verwenden Sie auch die Abbildung der Bedienelemente (Kap. 4.1) als Aufbauhilfe.

Stellen Sie die Höhe der Säule mit Hilfe der Nivellierungsschrauben ein.

Fixieren Sie nun das Gestell in dieser Position mit Hilfe des Bolzens.

Befestigen Sie die Bohrmaschine entweder mit Hilfe von zwei Spannbolzen oder
vier Dübeln auf der Arbeitsfläche. Achten Sie dabei auf festen Sitz der Schrauben
bzw. der Dübel.
4

BEDIENUNG

4-1

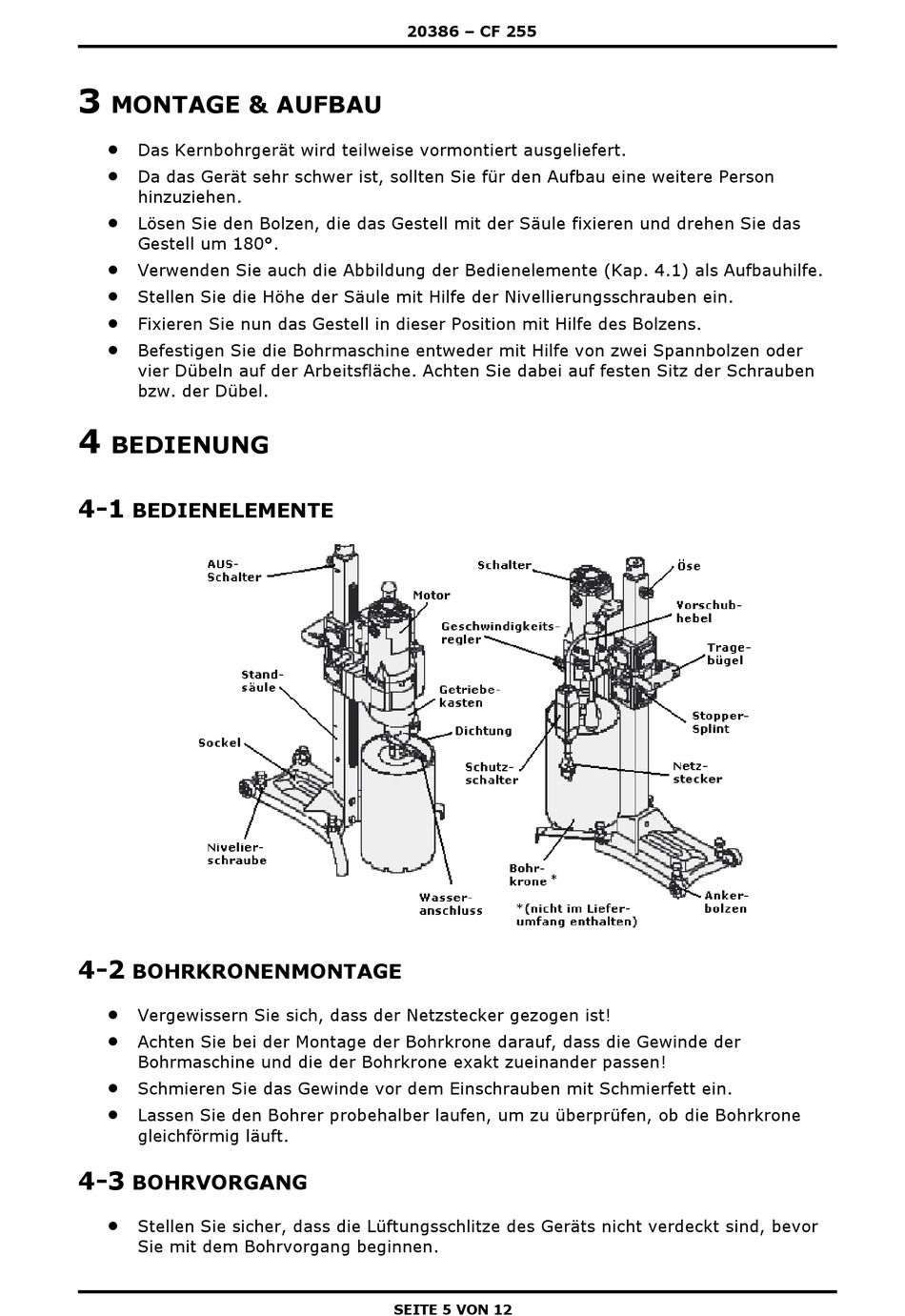

BEDIENELEMENTE

4-2

BOHRKRONENMONTAGE


Vergewissern Sie sich, dass der Netzstecker gezogen ist!

Achten Sie bei der Montage der Bohrkrone darauf, dass die Gewinde der
Bohrmaschine und die der Bohrkrone exakt zueinander passen!

Schmieren Sie das Gewinde vor dem Einschrauben mit Schmierfett ein.

Lassen Sie den Bohrer probehalber laufen, um zu überprüfen, ob die Bohrkrone
gleichförmig läuft.
4-3

BOHRVORGANG


Stellen Sie sicher, dass die Lüftungsschlitze des Geräts nicht verdeckt sind, bevor
Sie mit dem Bohrvorgang beginnen.
