Dema SBM 600/400 E Bedienungsanleitung
Dema SBM 600/400 E Bedienungsanleitung

Dema SBM 600/400 E Bedienungsanleitung

Ständerbohrmaschine

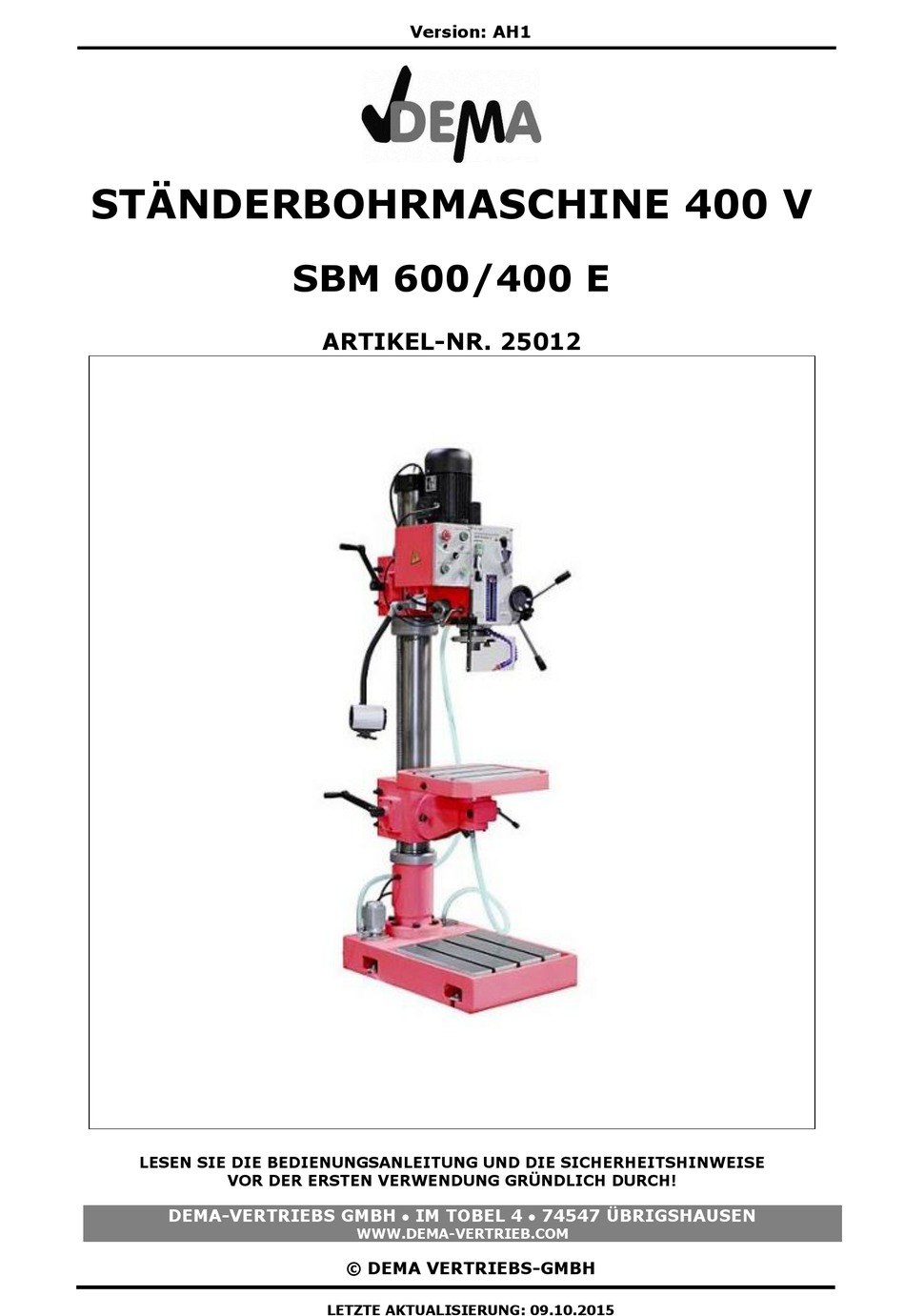

Version: AH1
STÄNDERBOHRMASCHINE 400 V
SBM 600/400 E
ARTIKEL-NR. 25012
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 09.10.2015
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dema SBM 600/400 E

  • Seite 1 Version: AH1 STÄNDERBOHRMASCHINE 400 V SBM 600/400 E ARTIKEL-NR. 25012 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 09.10.2015...
  • Seite 2: Inhaltsverzeichnis

    25012 – SBM 600/400 E Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................4 1-1 Bestimmungsgemäße Verwendung ....................... 5 2 PIKTOGRAMMERLÄUTERUNG ......................5 3 HAUPTMERKMALE ..........................6 4 GETRIEBE-SYSTEM ........................... 6 5 MONTAGE & AUFBAU ........................8 5-1 Elektrischer Anschluss ........................... 9 6 BEDIENELEMENTE .......................... 10 6-1 Einstellungen vornehmen ..........................
  • Seite 3 25012 – SBM 600/400 E 11-8 Teileliste Spindel ............................24 12 CE-KONFORMITÄTSERKLÄRUNG ....................25 SEITE 3 VON 25...
  • Seite 4: Sicherheitshinweise

    25012 – SBM 600/400 E SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...
  • Seite 5: Bestimmungsgemäße Verwendung

    25012 – SBM 600/400 E  Kontrollieren Sie nach dem Auspacken des Gerätes, ob Defekte sichtbar sind. Sollten irgendwelche Beschädigungen am Gerät sichtbar sein, setzen Sie diese auf keinen Fall in Gang. Lassen Sie dann das Gerät vor der Inbetriebnahme prüfen.
  • Seite 6: Hauptmerkmale

    25012 – SBM 600/400 E HAUPTMERKMALE GETRIEBE-SYSTEM  Die Spindel mit sechs verschiedenen Geschwindigkeiten wird angetrieben von der Antriebswelle I mit Hilfe der Getriebe 6 + 7 an Antriebswelle II, und Getriebe 2 an Getriebe 3+4+5 an Antriebswelle III, dann Getriebe 1 an Getriebe 8 zur Spindel.
  • Seite 7 25012 – SBM 600/400 E  Spindelvorschub nach unten wird ausgeführt durch Getriebe 9 (Zahnstange) der Spindelbuchse und die Nachführung der Spindelbuchse kann automatisch durchgeführt werden durch eine Klemmfeder auf Getriebe 9.  Der Spindelstock kann auf und ab bewegt werden mit Hilfe von Schneckengetriebe 11+12 bzw.
  • Seite 8: Montage & Aufbau

    25012 – SBM 600/400 E MONTAGE & AUFBAU  Die Maschine ist schwer! Ziehen Sie für den Aufbau mindestens eine weitere Person hinzu.  Vergewissern Sie sich, dass sich alle Hebel in der Verriegelungsposition befinden, wenn Sie die Maschine auspacken bzw. aufstellen: ...
  • Seite 9: Elektrischer Anschluss

    25012 – SBM 600/400 E  Reinigen Sie vor dem ersten Einsatz die Maschine von der Anti-Rost-Paste.  Kontrollieren Sie alle Bauteile auf festen Sitz.  Kontrollieren Sie die Schmierpunkte.  Füllen Sie Schmieröl ein (Schmieröl Typ 30). ELEKTRISCHER ANSCHLUSS ...
  • Seite 10: Bedienelemente

    25012 – SBM 600/400 E BEDIENELEMENTE BEZEICHNUNG BEZEICHNUNG Vorschub-Handrad Fixierhebel – Arbeitstisch Geschwindigkeitseinstellung M/H/L Fixierhebel – Spindelgehäuse Geschwindigkeitseinstellung I/II Austriebhilfe Mikro-Vorschub-Handrad Kurbel-Höhenverstellung – Arbeitstischträger Elektrisches Bedienpanel Fixierhebel – Arbeitstischträger Anzeige / Skala Arbeitstisch Kurbel-Höhenverstellung – Sicherungsmutter Bohrmaschine Fixierhebel – Spindel Arbeitstischträger...
  • Seite 11: Einstellungen Vornehmen

    25012 – SBM 600/400 E EINSTELLUNGEN VORNEHMEN 6-1-1 Spindelstock nach oben/unten bewegen  Lösen Sie die Verriegelung der Hebel (11) und drehen Sie an der Kurbel (7), um die Bohrmaschine in der Höhe zu verstellen. 6-1-2 Arbeitstisch-Winkel  Durch lösen der Sicherungsmutter (16) können Sie den Stellwinkel des Arbeitstisches um ±90°...
  • Seite 12: Bedienkonsole

    25012 – SBM 600/400 E 6-1-7 Bedienkonsole 6-1-8 Bohren & Fräsen  Verwenden Sie den Schalter SA2 um die Funktion Bohren & Fräsen bzw. Gewindeschneiden auszuwählen.  Wählen Sie die Funktion Bohren & Fräsen, drücken Sie die Taste SB2 rein. Nun dreht die Spindel vorwärts.
  • Seite 13: Schmierung

    25012 – SBM 600/400 E  Betätigen Sie den Handvorschub bis nach unten zur Begrenzung. Dabei wird der Mikroschalter SQ3 ausgelöst. Der Motor dreht sich nun rückwärts bis zur oberen Begrenzung heraus und aktiviert den Mikroschalter SQ4. Gewindeschneiden beendet. ...
  • Seite 14: Schaltplan

    25012 – SBM 600/400 E SCHALTPLAN SEITE 14 VON 25...
  • Seite 15: Entsorgung

    25012 – SBM 600/400 E ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.
  • Seite 16: Explosionszeichnung

    25012 – SBM 600/400 E EXPLOSIONSZEICHNUNG 11-1 STÄNDER SEITE 16 VON 25...
  • Seite 17: Ständer (Teileliste)

    25012 – SBM 600/400 E 11-2 STÄNDER (TEILELISTE) ORIGINAL NR BEZEICHNUNG Z5040-01-001 Grundplatte Z5040-01-009 Abdeckung GB823-85 Schraube M5x10 GB/T 301-199 Lager 51124 Z5040-01T-01-001 Drehring B GB70-85 Schraube M8x30 Z5040-01T-01-003 Feststellring A GB/T 301-199 Lager 51126 Z5040-01T-01-004 Drehring B Z5040-01T-01-005 Feststellring B...
  • Seite 18: Arbeitstisch

    25012 – SBM 600/400 E 11-3 ARBEITSTISCH 11-4 ARBEITSTISCH (TEILELISTE) ORIGINAL NR BEZEICHNUNG Z5040-02-003 Arbeitstisch Z5040-02-002 Verbindungsrohr GB70-85 Schraube M12x25 Z5040-02-014 Abdeckung Z5040-02-004 Sicherungsblock A Z5040-02-001 Träger Z5040-02-004 Sicherungsblock B Z5040-02-005 Fixierwelle Z5040-02-006 Schaft GB4141.12-84 Griff GB/T95-85 Unterlegscheibe 16 GB/T41-86...
  • Seite 19 25012 – SBM 600/400 E Z5040-02-013 Unterlegscheibe 16 GB6172-86 Mutter M16 (schmal) G GB/T77-85 Mutter M16 B923-88 Schraube M10x8 ZX32G-02-046 Hebel JB/T7270.4-94 Griff GB/T70-85 Schraube M10x50 ZX32G-02-032 Halterplatte ZX32G-02-036 Bolzen ZX32G-02-033 Distanzscheibe ZX32G-02-034 Schneckenwelle ZX32G-02-035 Schnecke SEITE 19 VON 25...
  • Seite 20: Bohrmaschinengehäuse (Zeichnung)

    25012 – SBM 600/400 E 11-5 BOHRMASCHINENGEHÄUSE (ZEICHNUNG) SEITE 20 VON 25...
  • Seite 21: Bohrmaschinengehäuse (Teileliste)

    25012 – SBM 600/400 E 11-6 BOHRMASCHINENGEHÄUSE (TEILELISTE) ORIG. TEILENR. BEZEICHNUNG JB/T7273.2 Handrad 12x100 JB/T7270.4 Griff M8x10 GB/T77-85 Schraube M8x10 ZX32-05-002 Drehscheibe ZX32-05-004 Drehring GB/T70-85 Schraube M5x15 ZX32G-04-009 Abdeckung ZX32G-04-008 Lager-Distanzring GB/T276-94 Kugellager ZX32G-04-007 Schneckenwelle ZX32G-04-006 Blockierschraube mit Knauf JB/T7271.1-94 Stange JB/T7271.6-94...
  • Seite 22 25012 – SBM 600/400 E ZX32G-02-033 Satz Unterlegscheiben ZX32G-02-035 Schnecke ZX32G-02-034 Schneckenwelle ZX32G-02-001 Spindelstockgehäuse GB/T276-94 Kugellager 6003 ZX32G-02-022 Getriebe GB/T1096 Stift 5x25 ZX32G-02-023 Welle GB/T276-94 Getriebe ZX32G-02-024 Stift 6x12 GB/T1096 Welle ZX32G-02-017 Stift 5x60 GB/T1096 Schraube M5x8 GB/T73-85 Getriebe ZX32G-02-020...
  • Seite 23 25012 – SBM 600/400 E GB/T70.1-2000 Schraube M5x15 GB/T93-87 Federscheibe 5 ZX32G-02-025 Gabel GB/T897-86 Federstift 4x12 ZX32G-02-030 Hebel GB/T41-86 Mutter M6 GB/T71-85 Schraube M6x15 ZX32G-02-028B Hebelwelle (kurz) GB/T9877.1 Öldichtung B12x22x7 ZX32G-02-029A Griffträger ZX32G-02-029B Griff ZX32G-02-026 Wellenstift ZX32G-02-027 Hebel ZX32G-02-028A Hebelschaft (lang) B4141.12-84...
  • Seite 24: Spindel

    25012 – SBM 600/400 E 11-7 SPINDEL 11-8 TEILELISTE SPINDEL ORIGINAL NR BEZEICHNUNG ZX40G-03-001 Spindel GB/T858-88 Haltescheibe GB/T810-86 Mutter M30x1,5 GB/T5780-86 Schraube M6x50 ZX40G-03-003 Gehäusehalter GB/T41-86 Mutter ZX40G-03-002 Staubring GB/T297-94 Kugellager 30208/P6 ZX40G-03-005 Spindelgehäuse ZX32G-03-004 Gummiflansch GB/T297-94 Kugellager 30206/P6 GB/T879-86 Federstift Ø3 x 18...
  • Seite 25: Eu-Konformitätserklärung

    25012 – SBM 600/400 E CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
