Bedienungsanleitung
HUMLOG 10
6 Austauschen des Sensor-Moduls
Zum Austauschen des Sensor-Moduls heben Sie bitte die Verbindungslasche auf der
Rückseite des HUMLOG 10 mit einem Schraubenzieher vorsichtig an. Das Sensor-
Modul lässt sich nun von dem Display-Modul abziehen.
Setzten Sie das neue Sensor-Modul auf die Führungsschiene des Display-Moduls
und schieben Sie die beiden Module vorsichtig zusammen bis sie einrasten.

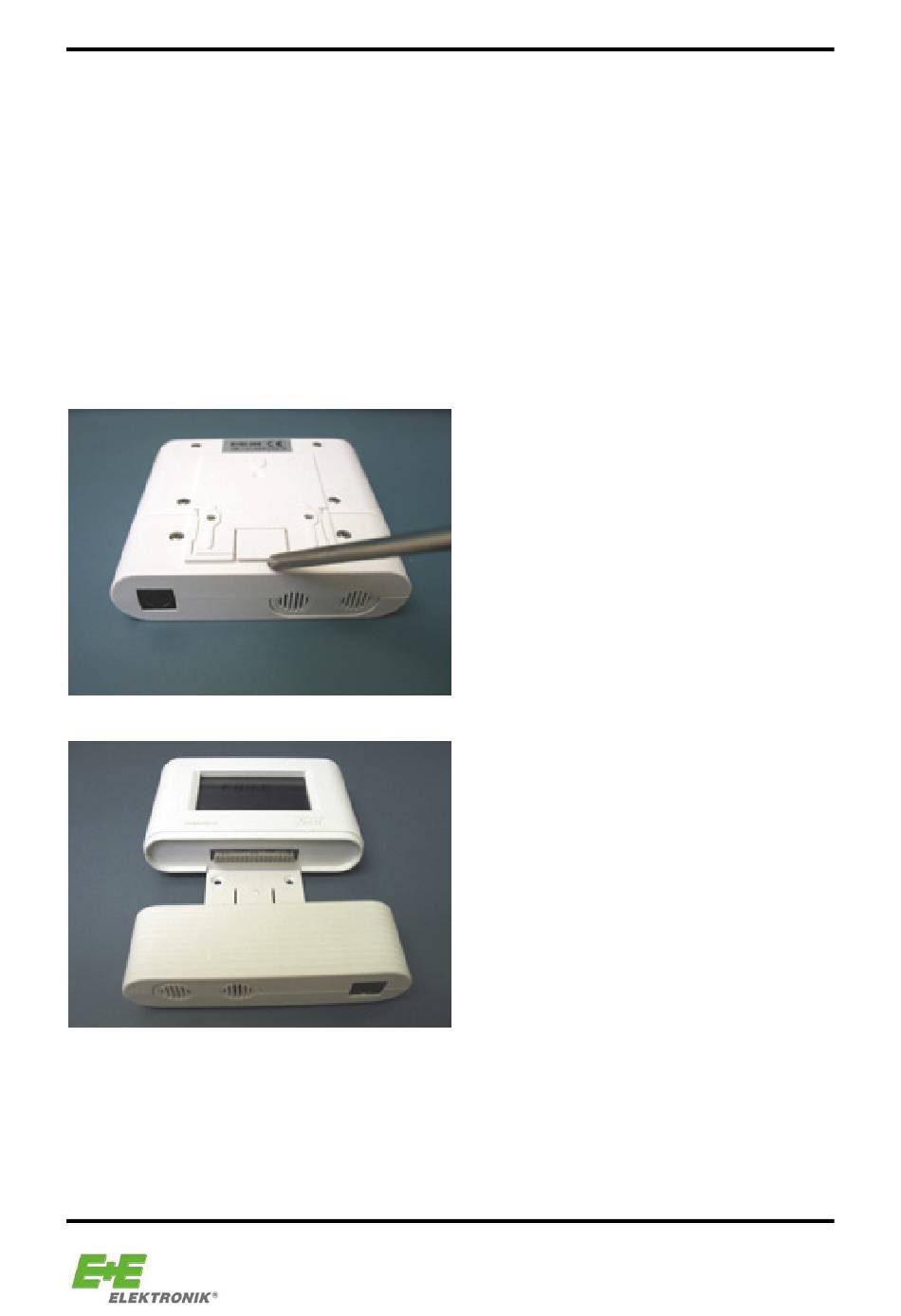

Bild: Abheben der Verbindungslasche
Bild: Zusammenbau der Module
Seite 14 von 18
