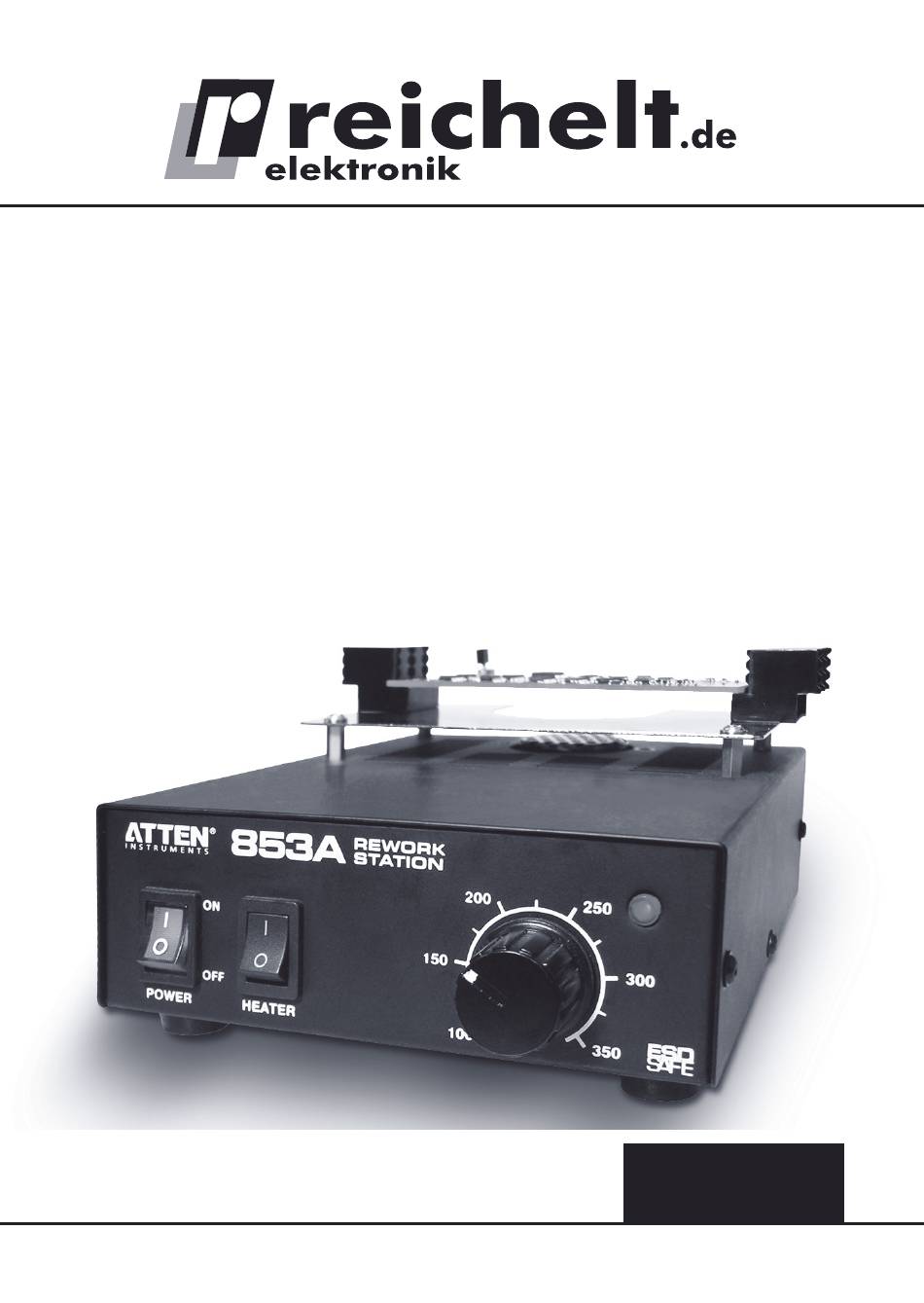

- Seite 1 Rework-System AT853A – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 02/2011 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Heißluft-Rework-System AT853A ermöglicht das fachgerechte Ver- und Ent- löten von SMD-Bauteilen auf Platinen. Die Funktionen und Eigenschaften: · Heißluft-Heizgerät: 540 W · Temperaturbereich: 100 bis 350°C · Luftstromvolumen: 180 l/Min. · Präzise und stabile Temperatureinstellung mit Sensor im Heizelement ·... -
Seite 4: Lieferumfang
· Beim Arbeiten mit dem Gerät ist extreme Vorsicht walten zu lassen. Das Heiz- gerät erreicht sehr hohe Temperaturen und gibt eine hohe Wärmeleistung auch in einiger Entfernung ab. Deshalb besteht bei Berühren und im Bereich vor dem Luftaustritt extreme Verbrennungsgefahr. Tragen Sie geeignete Ar- beitsschutzkleidung, insbesondere feuerfeste Handschuhe, eine Schutzbrille und eng anliegende Kleidung. -
Seite 5: Aufbau
5. Aufbau 1 - Netzschalter 2 - Heizungsschalter 3 - Temperatureinsteller 4 - Heizungs-Kontrollanzeige 5 - Platinenablage mit Platinenhaltern 6 - Luftaustritt 6. Inbetriebnahme und Betrieb Legen Sie nur die Platine und Bauteile auf bzw. entnehmen Sie diese, wenn die Heizung ausgeschaltet und die Platine abge- kühlt ist. -
Seite 6: Hinweise Zum Löten/Entlöten
7. Hinweise zum Löten/Entlöten 7.1 Entlöten · Erhitzen Sie die Platine solange, bis das Lötmittel flüssig wird. · Entfernen Sie dann das Bauteil mit einer Pinzette bzw. einem Bauteilheber. Dabei achten Sie darauf, dass das Werkzeug nicht zu lange erwärmt wird und die Hand nicht in den Heißluftstrom gerät. -
Seite 7: 10. Entsorgungshinweis
10. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!
