Inhaltszusammenfassung für reichelt elektronik LF852II

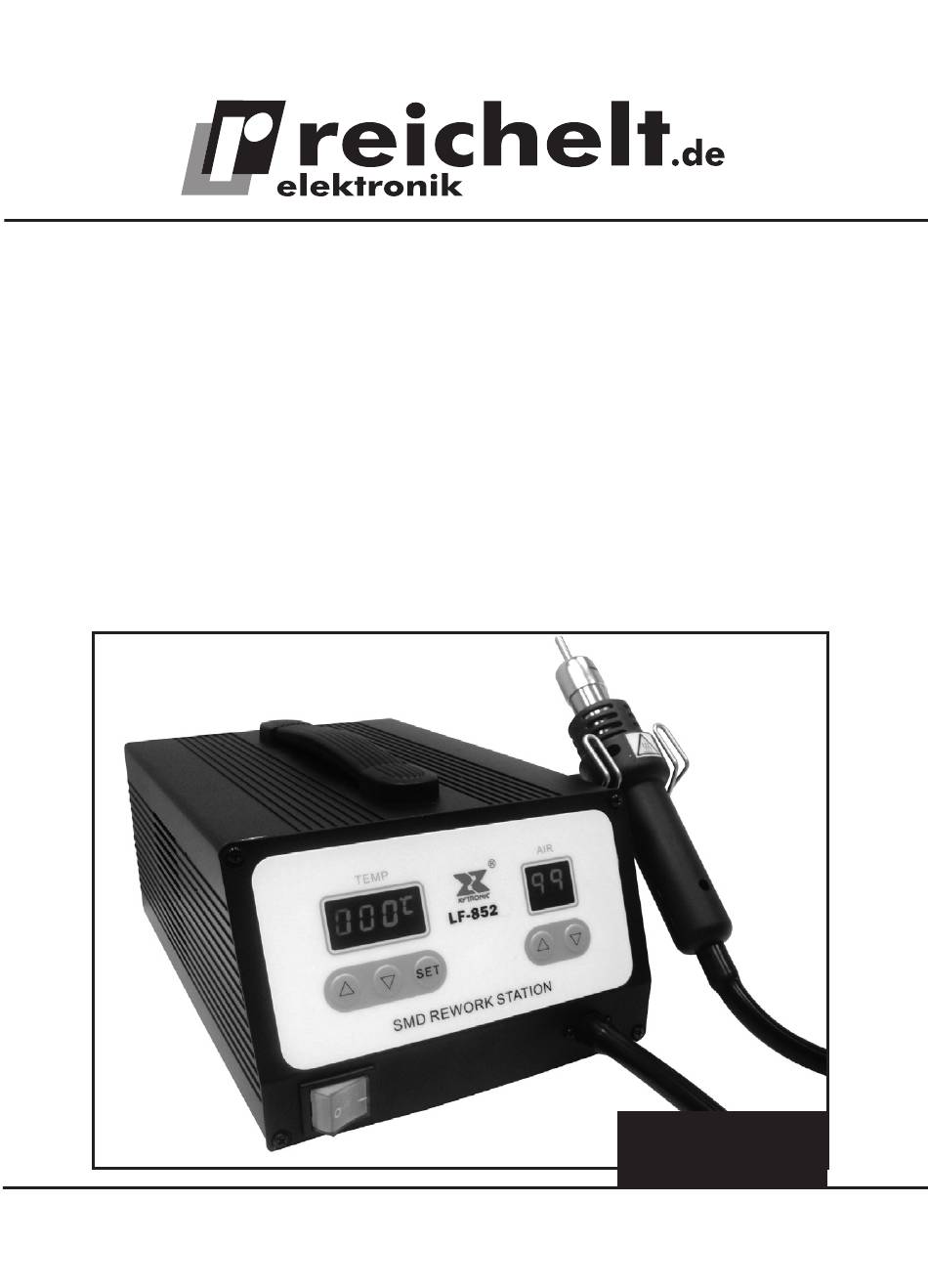

- Seite 1 SMD- Heißluft-Rework- System LF852II – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 9/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Heißluft-Rework-System LF852II ermöglicht das fachgerechte Ver- und Entlö- ten von SMD-Bauteilen auf Platinen. Die Funktionen und Eigenschaften: · Heißluft-Handheizgerät: 950 W · Temperaturbereich: 100 bis 480°C · Luftstromvolumen: 1,5 - 70 l/Min. · Hochleistungs-Membranpumpe für geringe Vibrationen und leisen Betrieb ·... - Seite 4 · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhü- tungsvorschriften zu beachten. · Der Betrieb der Station ist zu beaufsichtigen, bis die Heizelemente auf Umge- bungstemperatur abgekühlt sind. · Beim Arbeiten mit dem Gerät ist extreme Vorsicht walten zu lassen. Das Heiz- gerät erreicht sehr hohe Temperaturen und gibt eine hohe Wärmeleistung auch in einiger Entfernung ab.
-
Seite 5: Lieferumfang
4. Lieferumfang · Steuergerät · Netzkabel · Handheizgerät mit Ablage und Ersatz-Heizelement · Düsen-Set mit 4 Düsen · Pinzetten-Set · IC-Heber 5. Bedien-, Anschluss- und Anzeigeelemente 1 - Netzschalter 2 - Anschluss Handheizgerät 3 - Taste s Temperatur höher stellen 4 - Taste t Temperatur niedriger stellen 5 - Temperaturanzeige 6 - Funktionstaste „SET”... -
Seite 6: Inbetriebnahme Und Betrieb
6. Inbetriebnahme und Betrieb Bitte beachten: Bei allen Arbeiten am Handheizgerät und an der Station diese ausschalten, vom Netz trennen und das Handheiz- gerät auf Umgebungstemperatur abkühlen lassen. 6.1 Inbetriebnahme, Einstellung, Vorbereitung · Entfernen Sie zunächst die vier in der folgenden Skizze gezeigten Schrauben auf der Unterseite des Gerätes (Transportschutz für die Luftpumpe): Achtung! Transportschutz... -
Seite 7: Passwort Und Anzeigeeinheit Einstellen
· Stellen Sie mit den Pfeiltasten unter dem AIR-Display die gewünschte Luft- menge ein. · Warten Sie, bis sich die Temperatur am Handheizgerät stabilisiert hat, bevor Sie mit der Arbeit beginnen. Das Handheizgerät nur im Lüfter-Ständer ablegen - ansonsten droht Brand- und Verletzungsgefahr! Nie das Handheizgerät ohne Luftstrom betreiben. -
Seite 8: Löten/Entlöten
7. Löten/Entlöten 7.1 Entlöten · Platzieren Sie die Düse so einige Millimeter über dem Bauteil bzw. Bauteilan- schluss, dass sie das Bauteil bzw. die Platine niemals berührt, bis das Lötmittel flüssig wird. · Entfernen Sie dann das Bauteil mit einer Pinzette bzw. dem Bauteilheber. Dabei achten Sie darauf, dass das Werkzeug nicht zu lange erwärmt wird und die Hand nicht in den Heißluftstrom gerät. -
Seite 9: Wartung/Reinigung, Lagerung/Transport
· Lösen Sie die drei Schrauben im Griff und nehmen Sie die Griffschale ab (Fig. 1). · Lösen Sie den Schutzleiteranschluss und ziehen Sie das Heizelement aus dem Edelstahlrohr heraus (Fig. 2). Lösen Sie die Kabelanschlüsse. Achten Sie dabei darauf, dass das Glas und und die Isolation im Edelstahlrohr nicht herausfallen oder beschädigt werden. -
Seite 10: Technische Daten
10. Technische Daten Netzspannung: 230 V/50 Hz Netzsicherung: F 5A Leistung: Gesamt: 1000 W, Handheizgerät: 950 W Temperaturbereich Handheizgerät: 100 - 480°C Luftpumpe: Membranpumpe Luftstromvolumen: 1,5 bis 70 l/Min. Abm. Steuergerät (B x H x T): 283 x 120 x 190 mm 11.
