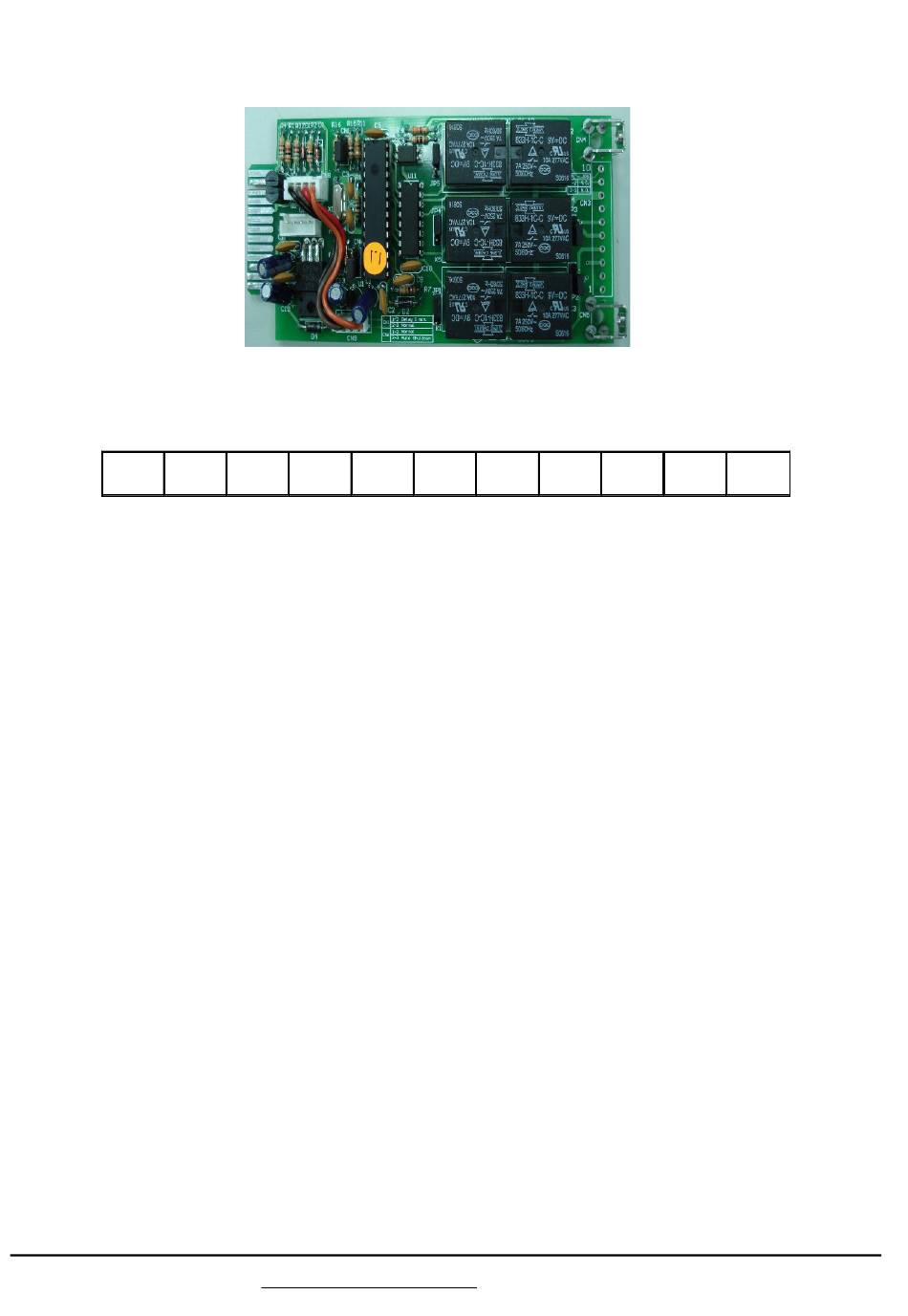

8.3 DCE (Potenzialfreier Kontakt) Karte
Pin Belegung：
1
1 USV im Bypass Modus (Bypass)
2 Energieversorger normal (normal: geschlossener Kontakt)
3 Energieversorger normal (normal: offener Kontakt)
4 Umrichter an
5 Batterie schwach
6 Batterie schlecht oder anormal
7 USV Alarm
8 Allgemein
9 Schließen USV positives(+) Signal
10 Schließen USV negatives(-) Signal
Die Abschaltfunktion wird aktiviert nachdem eine +6~+25VDC zwischen Pin 9 und
Pin 10 für 5 Sekunden angelegt wird.
Die Belastbarkeit von jedem Relaiskontakt ist 40VDC/25mA.
Installationslage：Wahlfreier Einschub.
Flexibler Signalausgang für N.C.(Normal geschlossen) oder N.O.(Normal Offen)
Einstellung durch das umsetzen der Jumper Pin1-2 oder Pin2-3 von JP1-5.
Die Abschaltfunktion wird innerhalbe einer Minute nach auftreten des
Stromausfalles aktiviert wenn Pin1-2 von beiden Jumpern CN1 und CN6 gesetzt
sind. Die Abschaltfunktion kann nur aktiviert werden durch Pin9-10 von CN3 wenn
die Pin2-3 von beiden CN1 und CN6 geschlossen werden.
