Rauch QUANTRON-A Betriebsanleitung Seite 20

3 Anbau und Installation

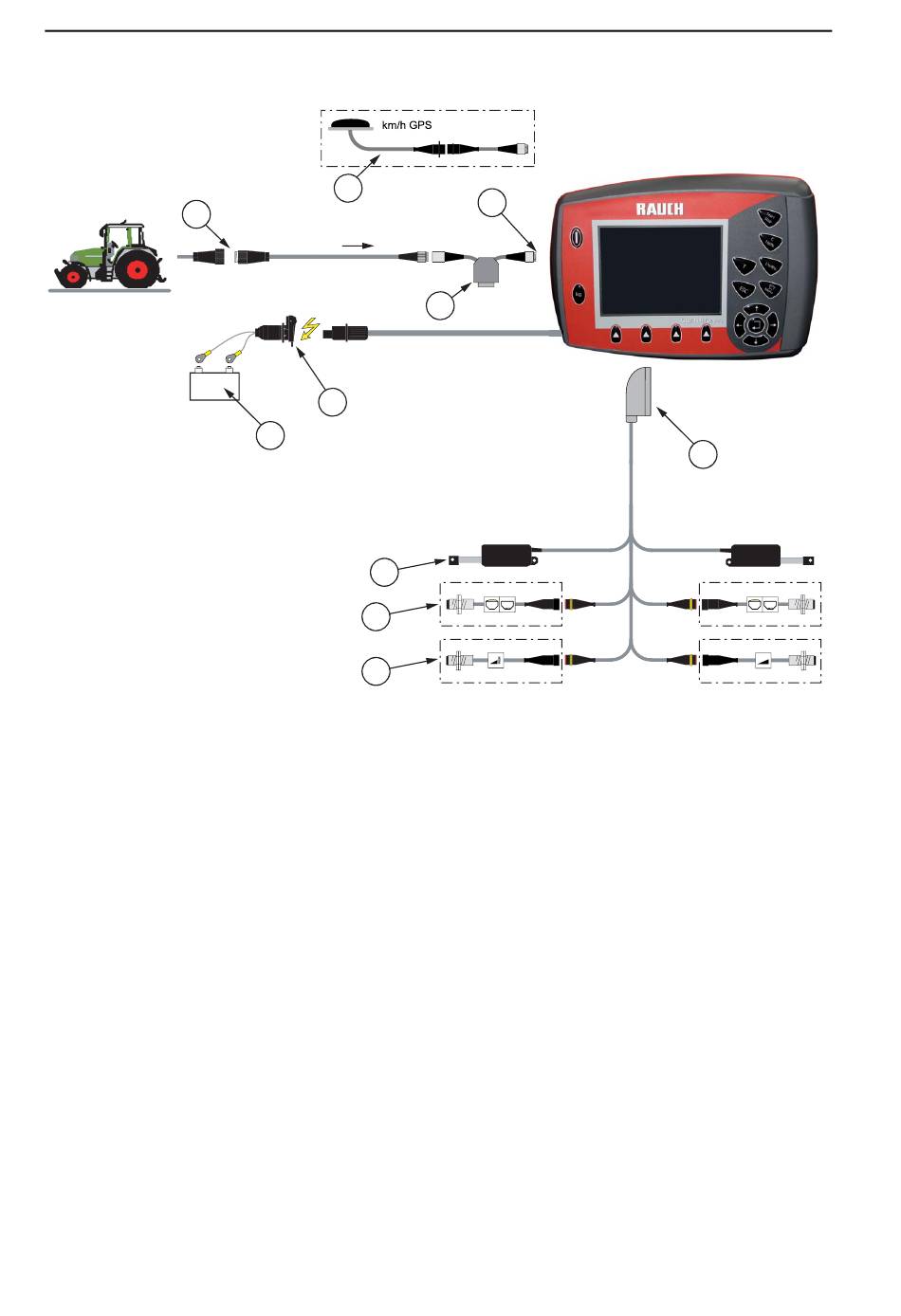

Schematische Anschlussübersicht Standard:
9
+
Bild 3.3:
[1] Serielle Schnittstelle RS232, 8-polige Steckverbindung
[2] 39-poliger Maschinenstecker
[3] Aktuator Dosierschieber links/rechts
[4] Option (Füllstandssensor links/rechts)
[5] Option (Telimat-Sensor oben/unten)
[6] Batterie
[7] 3-polige Steckverbindung nach DIN 9680 / ISO 12369
[8] Option: Y-Kabel (V24 RS232-Schnittstelle für Speichermedium)
[9] 7-polige Steckverbindung nach DIN 9684
[10] Option: GPS-Kabel und Empfänger
18
10
km/h
-
7
6
3
4
5
Schematische Anschlussübersicht Quantron A (Standard)
1
8
2
