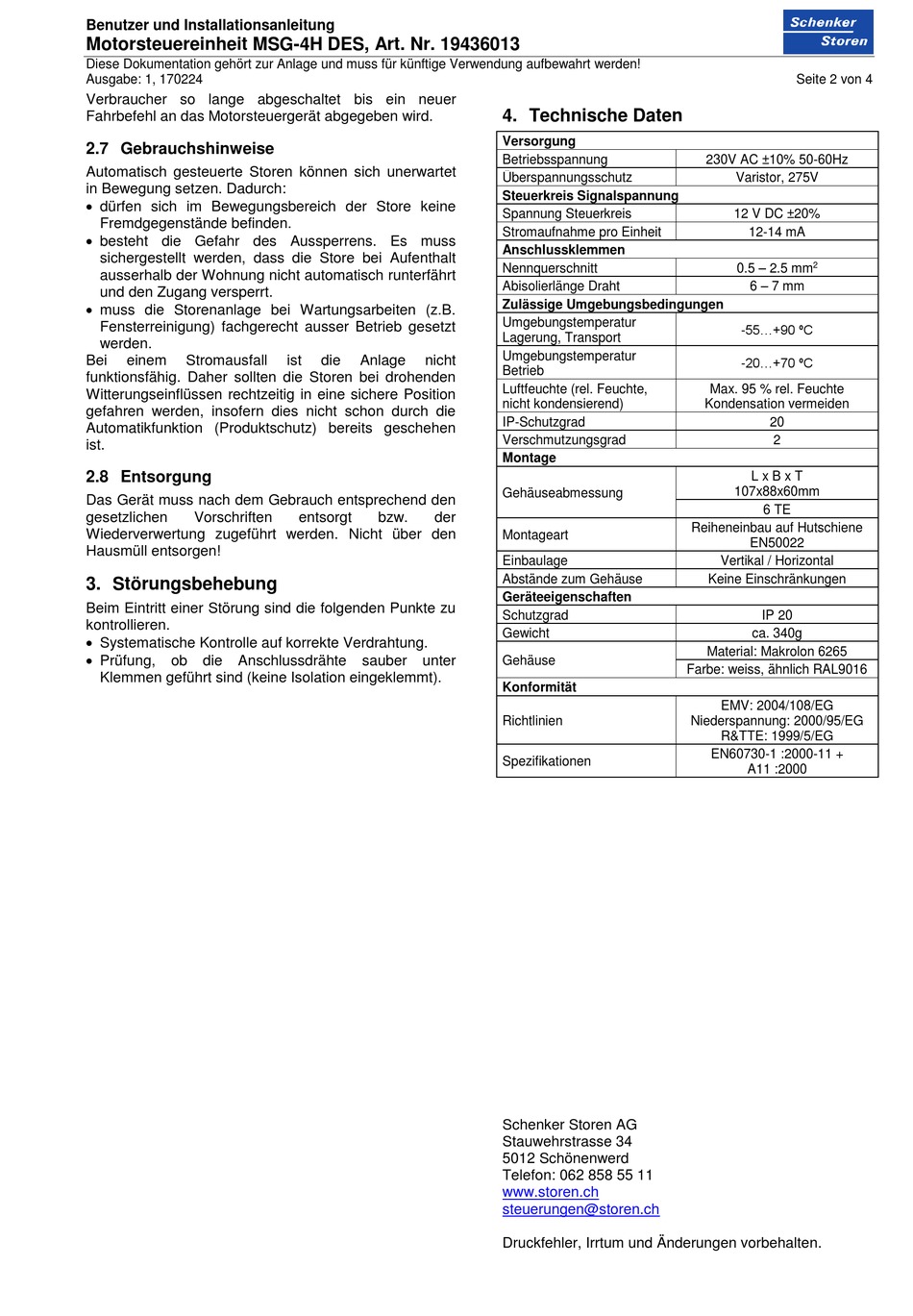

Benutzer und Installationsanleitung
Motorsteuereinheit MSG-4H DES, Art. Nr. 19436013
Diese Dokumentation gehört zur Anlage und muss für künftige Verwendung aufbewahrt werden!
Ausgabe: 1, 170224
Verbraucher so lange abgeschaltet bis ein neuer
Fahrbefehl an das Motorsteuergerät abgegeben wird.
2.7 Gebrauchshinweise
Automatisch gesteuerte Storen können sich unerwartet
in Bewegung setzen. Dadurch:
dürfen sich im Bewegungsbereich der Store keine
Fremdgegenstände befinden.
besteht die Gefahr des Aussperrens. Es muss
sichergestellt werden, dass die Store bei Aufenthalt
ausserhalb der Wohnung nicht automatisch runterfährt
und den Zugang versperrt.
muss die Storenanlage bei Wartungsarbeiten (z.B.
Fensterreinigung) fachgerecht ausser Betrieb gesetzt
werden.
Bei
einem
Stromausfall
funktionsfähig. Daher sollten die Storen bei drohenden
Witterungseinflüssen rechtzeitig in eine sichere Position
gefahren werden, insofern dies nicht schon durch die
Automatikfunktion (Produktschutz) bereits geschehen
ist.
2.8 Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den
gesetzlichen
Vorschriften
Wiederverwertung zugeführt werden. Nicht über den
Hausmüll entsorgen!
3. Störungsbehebung
Beim Eintritt einer Störung sind die folgenden Punkte zu
kontrollieren.
Systematische Kontrolle auf korrekte Verdrahtung.
Prüfung,
ob
die
Anschlussdrähte
Klemmen geführt sind (keine Isolation eingeklemmt).
ist
die
Anlage
nicht
entsorgt
bzw.
der
sauber
unter
4. Technische Daten
Versorgung
Betriebsspannung
Überspannungsschutz
Steuerkreis Signalspannung
Spannung Steuerkreis
Stromaufnahme pro Einheit
Anschlussklemmen
Nennquerschnitt
Abisolierlänge Draht
Zulässige Umgebungsbedingungen
Umgebungstemperatur
Lagerung, Transport
Umgebungstemperatur
Betrieb
Luftfeuchte (rel. Feuchte,
nicht kondensierend)
IP-Schutzgrad
Verschmutzungsgrad
Montage
Gehäuseabmessung
Montageart
Einbaulage
Abstände zum Gehäuse
Geräteeigenschaften
Schutzgrad
Gewicht
Gehäuse
Konformität
Richtlinien
Spezifikationen
Schenker Storen AG
Stauwehrstrasse 34
5012 Schönenwerd
Telefon: 062 858 55 11
www.storen.ch
steuerungen@storen.ch
Druckfehler, Irrtum und Änderungen vorbehalten.
Seite 2 von 4
230V AC ±10% 50-60Hz
Varistor, 275V
12 V DC ±20%
12-14 mA
0.5 – 2.5 mm
2
6 – 7 mm
-55...+90 ºC
-20...+70 ºC
Max. 95 % rel. Feuchte
Kondensation vermeiden
20
2
L x B x T
107x88x60mm
6 TE
Reiheneinbau auf Hutschiene
EN50022
Vertikal / Horizontal
Keine Einschränkungen
IP 20
ca. 340g
Material: Makrolon 6265
Farbe: weiss, ähnlich RAL9016
EMV: 2004/108/EG
Niederspannung: 2000/95/EG
R&TTE: 1999/5/EG
EN60730-1 :2000-11 +
A11 :2000
