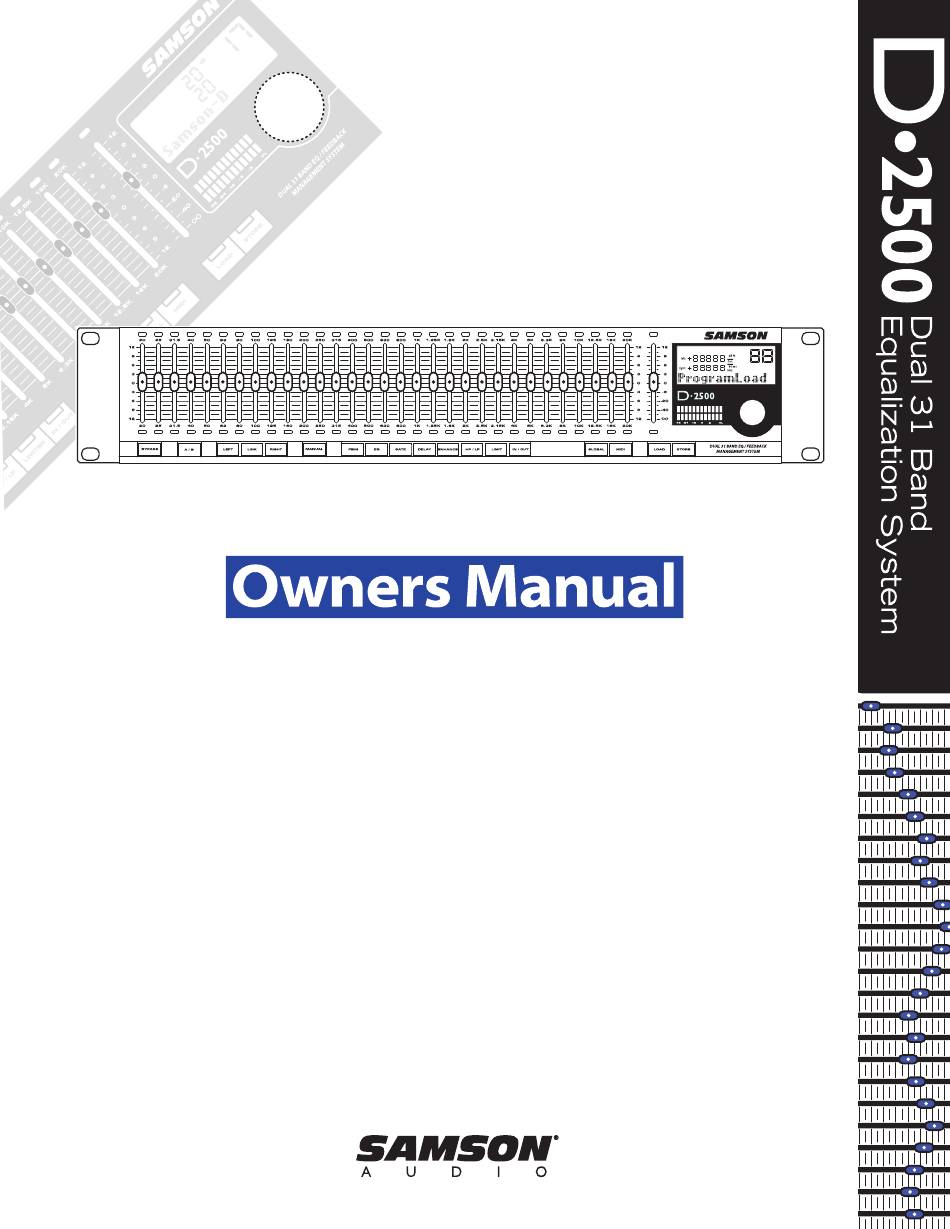

Samson Audio D2500 Schnellstart
Digital dual 31 band equalization system
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Samson Audio D2500
Inhaltszusammenfassung für Samson Audio D2500
- Seite 1 DIGITAL DUAL 31 BAND EQUALIZATION SYSTEM...
- Seite 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen/Instrucciones de seguridad WARNING: To reduce the risk of fire or electric shock, do not expose this unit to rain ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer or moisture. To reduce the hazard of electrical shock, do not remove cover or back. cet appareil à...
-
Seite 3: Inhaltsverzeichnis
MIDI und D Net ................17 D2500 auf das Senden/Empfangen von Daten via D-Net einstellen ......17 MIDI-Kanal wählen . -
Seite 4: Einleitung
Schwellenwert einstellen, um vom System erzeugte Brumm- und Summgeräusche in Musikpausen stummzu- schalten und die Anlage absolut sauber zu halten. Mit dem D2500 LIMTER können Sie den Pegel zu den Endstufen kon- trollieren und Ihre Boxen vor Überlastungen schützen. Der integrierte ENHANCER kann dem System zusätzliche Höhen hinzufügen und der Mischung einen besonderen Glanz verleihen, wenn Programmmaterial in diesem Frequenzbereich... -
Seite 5: D2500 Features
Der Samson D2500 Digital Graphic Equalizer verwendet für eine präzise Klangsteuerung modernste DSP- und Filtertechnologien. Die wichtigsten Features sind: • Der D2500 ist ein 2-kanalig oder in Stereo einsetzbarer Digital-EQ. Jeder Kanal bietet 31 EQ-Bänder, wobei jedes Frequenzband gemäß ISO-Standard auf 1/3 einer Oktave im Bereich 20 Hz bis 20 kHz wirkt. •... -
Seite 6: Regler Und Funktionen
Regler und Funktionen Layout der Vorderseite � � � � � �� � ����� ��� �� �� ������ ��� � � � � �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� 11 RIGHT-Schalter - Weist den Rechten (CH2) Digital- FADER –... -
Seite 7: Regler Und Funktionen
Leerfeldes können Sie auf ein Options-Fach zugreifen und die DNET Interface-Karte zum MIDI IN DIN-Anschluss – Über diese Buchse werden Steuern mehrerer D Class-Geräte hinzufügen. standard oder systemexklusive MIDI-Daten vom D2500 empfangen. H Symmetrischer CH1 XLR-Eingang - Elektronisch symmetrierte XLR-Eingangsbuchse. -
Seite 8: D2500 Schnellstart
D2500 für den Betrieb im MANUAL-Modus einrichten 4. Der D2500 ist entweder als “in-line” Gerät, als Insert- Der D2500 ist einfach zu betreiben. Wenn Sie ihn in den Gerät (in Verbindung mit den Insert-Punkten des MANUAL-Modus schalten, können Sie ihn wie einen stan- Mischers) oder in einem Effekt Send/Return-Loop dard analogen, grafischen EQ verwenden. -
Seite 9: D2500 Schnellstart
BYPASS-Taste drücken, um das mit der erstellten EQ-Kurve bearbeitete Signal mit dem originalen Ein- gangssignal zu vergleichen. Nachdem Sie nun ein Gefühl für den Betrieb des D2500 Es kann Sie aber daran erinnern, dass Sie die linke und rechte im Manual-Modus entwickelt haben, können Sie jetzt Seite editieren. -
Seite 10: D2500 Bedienen
Mit dem GLOBAL-Regler können Sie die verschiedenen Bevor Sie sich näher mit den vielen internen Funktionen Systemparameter einrichten, inklusive Eingang, EQ- des D2500 befassen, sollten Sie sich mit den vorderseiti- Filterbandbreite, Filterbereich und Bereich des Master gen Reglern und den damit einstellbaren Parametern Faders. -
Seite 11: Filter Bandwidth Wählen
• Wählen Sie mit dem Datenrad eine der Optionen 1/2, 1/3 oder 1/4 einer Oktave oder AUTO. Betriebsart wählen Der D2500 kann als Stereo-Gerät mit 31 Filtern auf der rechten und linken Seite oder als doppeltes Mono-Gerät • Um die Änderungen zu behalten, drücken Sie die mit einem 31-Band-EQ für jedes der Mono-Signale betrie-... -
Seite 12: Left-, Right- Und Link-Tasten Verwenden
D2500 im MANUAL-Modus nutzen Left-, Right- und Link-Tasten verwenden Im MANUAL-Modus kann der D2500 als eigenständiger, Da der D2500 ein zweikanaliges Gerät ist, können Sie ihn elementarer Signalprozessor mit allen gespeicherten oder entweder als Stereo- oder als Dual Mono-EQ betreiben neu geladenen Parametern verwendet werden. -
Seite 13: Mit Den D2500 Fadern Arbeiten
Im Gegensatz zu den menügesteuerten Black-Box-Geräten LEDs jetzt über und unter den Fadern leuchten, die ist der D2500 ein Digital-EQ mit standard analogen 45 bewegt wurden. Diese LED-Anzeigen weisen darauf hin, mm Fadern für die 31 Filterbänder plus dem Master dass die EQ-Fader bewegt werden müssen, wenn Sie auf... -
Seite 14: Die Process-Schalter Verwenden
D2500 bedienen Die Process-Schalter verwenden Der D2500 ist nicht nur ein großartig klingender, sachlich Um die EQ-Sektion zu verwenden, gehen Sie wie folgt vor: präziser Digital-EQ, sondern er bietet auch eine Vielzahl • Drücken Sie die EQ-Taste, bis die gelbe LED leuchtet. -
Seite 15: Internes Noise Gate Verwenden
Sie ein Soundsystem angenehmer klingen normalen Betriebspegel Ihres Programmmaterials liegen. lassen und gleichzeitig unerwünschtes Rauschen ver- Release Time ist die Zeitspanne, in der das D2500 Gate das ringern. Dieser Enhancer nutzt mehrere leistungsstarke Signal zu seinem ursprünglichen Pegel zurückkehren lässt, Algorithmen, um den Signalinhalt zu analysieren und nachdem es den Threshold-Wert überschritten hat. -
Seite 16: High Pass- Und Low Pass-Filter Einrichten
Enhance automatisch zurück. Natürlich können Sie die Cutoff-Frequenz sowie die Ordnung oder Flanke der mit dem D2500 genau die richtige Enhancer-Stärke für Ihr Bedämpfung wählen. Beim D2500 lässt sich die Frequenz, Projekt einstellen. Um den Enhancer zu aktivieren, gehen ab der die Absenkung der HP- oder LP-Filter einsetzt sowie Sie wie folgt vor. -
Seite 17: Lautsprecher Mit Internem Limiter Schützen
Punkt überschreiten. Der Threshold-Pegel vornehmen. Und nachdem Sie diese Änderungen vorge- des D2500, d. h. der Punkt, an dem die Bedämpfung des nommen haben, möchten Sie das Edit vielleicht mit Systems durch den Limiter einsetzt, ist variabel. Auch die dem gespeicherten Original-Preset vergleichen. -
Seite 18: Programme Im D2500 Speichern
• Nachdem Sie die gewünschte Programm-Nummer gewählt haben, drücken Sie einfach nochmals die LOAD- Der D2500 verfügt über 99 Speicherplätze (01 - 99) zum Taste. Ihr Preset wird in den Speicher geladen. Speichern von User Presets. Speicherbar sind die EQ-Kurve sowie alle Parameter für das Routing und die aktivierten... -
Seite 19: Midi Und D Net
Protokoll verwendet. Zum Konfigurieren der MIDI- und D- Net Steuerungsparameter greifen Sie mit der vorderseiti- Um beim D2500 das Senden und Empfangen von D Net- gen MIDI-Taste auf die verschiedenen Menüs zu. Daten zu ermöglichen, gehen Sie wie folgt vor: Sie können zwar einen D2500 via MIDI über einen Samson... -
Seite 20: Midi Omni-Modus Wählen
D2500 bedienen MIDI Omni-Modus wählen MIDI Program Change wählen Sie können den D2500 auf den Empfang von MIDI-Meldun- Sie können den D2500 auf das Empfangen oder Senden gen im Omni-Modus programmieren, indem Sie schritt- von MIDI Program Change-Meldungen programmieren, weise wie folgt vorgehen: indem Sie schrittweise wie folgt vorgehen. -
Seite 21: D2500 Mit Dem D1500 Rta Betreiben
MAY CAUSE UNDESIRED OPERATION. ������� ���� ��� ����� ������ ������� ������ ����� ������������� ������������� ���������������� ���� ������������� Das obige Diagramm zeigt ein typisches Setup für den Einsatz eines D1500 RTA mit einem D2500 Digital-EQ, um ein Boxensystem automatisch zu entzerren. -
Seite 22: D2500 Mit Dem D1500 Rta Betreiben
Samson MM01, angeschlossen haben, misst der inte- grierte DSP der D1500 AUTO EQ-Funktion den System- • Verbinden Sie MIDI OUT des D1500 mit MIDI IN des D2500 sowie MIDI OUT des D2500 mit MIDI IN des Frequenzgang und stellt den EQ auf einen linearen D1500. -
Seite 23: D2500 Mit Dem D1500 Rta Betreiben
CONDITIONS: (1) THIS DEVICE MUST NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. ����� Das obige Diagramm zeigt die MIDI-Anschlüsse beim Betrieb eines D1500 RTA mit einem D2500. -
Seite 24: D2500 Mit D1500 Rta Betreiben
D2500 bewegen, wird die entsprechende Position des jeweiligen Frequenzbands auf dem D1500 angezeigt. �� � ����� ��� �� �� ������ ��� �� � ����� ��� �� �� ������ ��� Das obige Diagramm zeigt einen D1500 RTA, der die Fader-Positionen eines D2500 Digital-EQs anzeigt. -
Seite 25: D2500 Mit Dem D1500 Rta Betreiben
D2500 mit dem D1500 RTA betreiben • Wenn der D1500 auf RTA eingestellt ist, müssen Sie viel- Signalgenerator einsetzen leicht das GAIN nachregeln, um den Referenzpunkt für Mit dem internen Signalgenerator des D1500 können Sie das Display einzustellen. Pink Noise, White Noise oder eine stimmbare Sinuswelle Sobald das System normal läuft und der RTA den System-... -
Seite 26: System-Konfigurationen
D2500 mit Aktivboxen verwenden ������ ������ ������� ������� In diesem Beispiel ist der Stereo-Ausgang des Mischers mit den Eingängen des D2500 verbunden. Die Ausgänge des D2500 wurden dann mit den Eingängen der Aktivboxen verbunden. D2500 mit Passivboxen verwenden ������ ������... -
Seite 27: D2500 An Insert-Punkten Verwenden
Sie können den D2500 an die Insert-Punkte Ihres Mischers anschließen, wenn Sie zwei Mono-Kanäle in der Mischung getrennt entzerren möchten. In diesem Beispiel wird der Channel 1 INPUT und OUTPUT des D2500 via 1/4" TRS auf 2 x XLR“Y” Kabel in einen E-Bass-Kanal einge- schleift. -
Seite 28: Systemkonfigurationen
Systemkonfigurationen Zwei D2500 für die Haupt-PA und Monitore verwenden... -
Seite 29: D2500 Verdrahtung
D2500 Verdrahtung D2500 Verdrahtung Abhängig vom exakten Monitoring-Setup können Sie den D2500 auf verschiedene Weise ins System integrieren. Beachten Sie beim Anschließen Ihres Monitorsystems die folgenden Kabeldiagramme. Symmetrisches Kabel - XLR auf XLR �������� ���� �������� ��������� ����� ���� �����... -
Seite 30: Technische Daten
Technische Daten Eingänge elektronisch symmetriert Anschluss Impedanz 22 kΩ an 1 kHz Max. Eingangspegel AIO1: +14dBu AIO2: +20dBu Ausgänge elektronisch symmetriert Anschluss Impedanz 100 Ohm an 1 kHz Max. Ausgangspegel AIO1: +14dBu AIO2: +20dBu Frequenzgang 10 Hz bis 35 kHz (-1dB) @ 96 kHz Samplingrate Geräuschspannungsabstand AIO1:... - Seite 32 Samson Technologies Corp. 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...
