SEH TPG-25 Schnellinstallationsanleitung

Thinprint gateway
Vorschau ausblenden Andere Handbücher für TPG-25:
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
TPG-25. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the ThinPrint®
Gateway
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
+49 (0)521 94226-44
@
support@seh.de

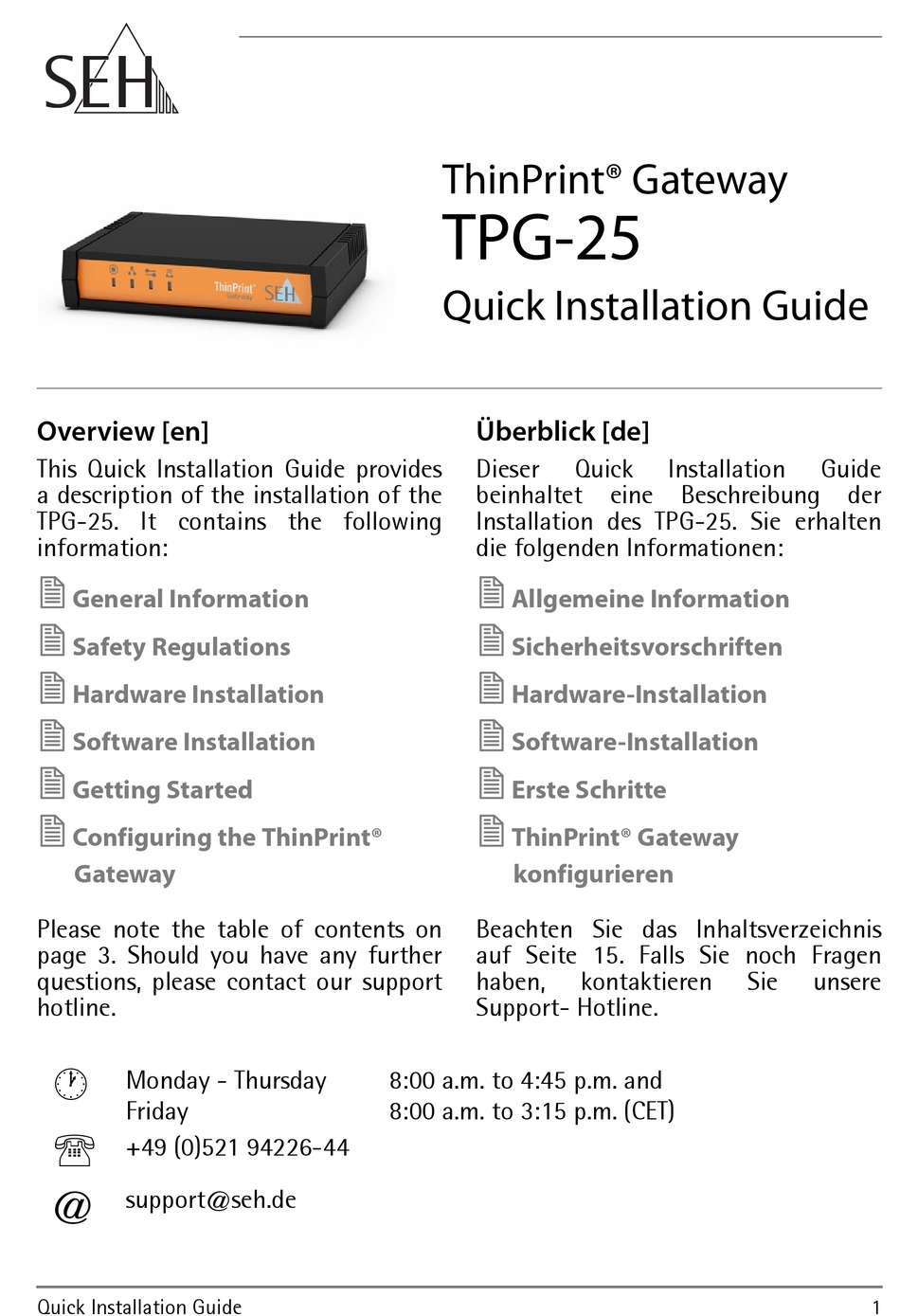

Quick Installation Guide
ThinPrint® Gateway
TPG-25
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet eine Beschreibung der
Installation des TPG-25. Sie erhalten
die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
ThinPrint® Gateway
konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 15. Falls Sie noch Fragen
haben,
Support- Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
kontaktieren
Guide
Sie
unsere
1

Kapitel

loading

Verwandte Anleitungen für SEH TPG-25

Inhaltszusammenfassung für SEH TPG-25

  • Seite 15 InterCon-NetTool starten....... . .23 TPG-25 eine IP-Adresse zuweisen......24 2 ThinPrint®...

  • Seite 16: Allgemeine Information

    Das ThinPrint® Gateway 'TPG-25' dekomprimiert ThinPrint-Druckaufträge und sendet sie entschlüsselt an die entsprechenden Netzwerkdrucker weiter. Dafür enthält das TPG-25 einen vollständig integrierten ThinPrint Client. Über das TPG- 25 lassen sich bis zu zwei Netzwerkdrucker in das Netz einbinden. Die Verwaltung des TPG-25 erfolgt über das 'TPG Control Center'.

  • Seite 17: Technische Daten

    Technische Daten 1) Activity-LED (grün) 2) Netzwerkstatus-LED (grün) 3) Serverkommunikation-LED (grün/orange/rot) 4) Druckstatus-LED (grün/orange/rot) 5) Netzwerkanschluss (RJ-45) für Vorderansicht 1000BaseT, 100BaseTX und 10BaseT 6) USB-Port u.a. für die Parametersicherung und das Zwischenspeichern von Druckaufträgen 7) Status-/Reset-Taster 8) Anschluss für die Stromversorgung über das mitgelieferte Netzteil Rückansicht Eigenschaften...

  • Seite 18: Led-Anzeige

    LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des TPG-25 ermittelt werden. Aktion Farbe Beschreibung Activity unregel- grün Signalisiert den Austausch von Netzwerk- mäßiges Datenpaketen. Blinken Blinken grün Das TPG befindet sich im BIOS-Modus. Netzwerkstatus Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden.
  • Seite 19 Aktion Farbe Beschreibung Druckstatus Dauer-An grün Es sind Drucker konfiguriert. Der Status und die Meldungen aller Drucker konnten abgefragt werden. Dauer-An orange Es sind Drucker konfiguriert. Der Status und die Meldungen einiger Drucker konnten abgefragt werden. Blinken orange/ Es sind Drucker konfiguriert. Der Status und die grün Meldungen einiger Drucker konnten abgefragt werden.

  • Seite 20: Sicherheitsvorschriften

     Sicherheitsvorschriften TPG sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Das TPG-25 wird in TCP/IP-Netzwerken eingesetzt. Beachten Sie vor Inbetriebnahme und beim Betrieb des TPG die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden.

  • Seite 21: Hardware-Installation

     Hardware-Installation Das TPG-25 ermöglicht bis zu zwei Netzwerkdruckern die Kommunikation mit ThinPrint-Servern. Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem TPG-25. 2. Verbinden Sie das Netzkabel mit dem TPG-25. Quick Installation Guide [de]...

  • Seite 22: Software-Installation

     Software-Installation Das 'InterCon-NetTool' ist eine von der SEH Computertechnik GmbH entwickelte Software zur Administration von SEH Netzwerkgeräten. Mit diesem Tool können Sie, wie nachfolgend beschrieben, dem TPG-25 eine passende IP-Adresse zuweisen. Um mit dem InterCon-NetTool zu arbeiten, muss das Programm auf einem Rechner installiert werden.

  • Seite 23: Erste Schritte Mit Dem Intercon-Nettool

    InterCon-NetTool) Nach dem Start sucht das InterCon-NetTool im Netzwerk nach vorhandenen Geräten und zeigt diese in der 'Geräteliste' an. Während der Erstkonfiguration müssen der Client und das TPG-25 demselben lokalen Netzwerksegment zugeordnet sein. Detaillierte Informationen zur Bedienung des InterCon-NetTools ...

  • Seite 24: Tpg-25 Eine Ip-Adresse Zuweisen

    Nachdem das TPG-25 an das Netzwerk angeschlossen ist, überprüft das TPG-25, ob es eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich das TPG-25 über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16).

  • Seite 25: Thinprint® Gateway Konfigurieren

     ThinPrint® Gateway konfigurieren Über das TPG Control Center kann das TPG-25 konfiguriert und überwacht werden. Das TPG Control Center ist in dem TPG-25 gespeichert und kann mit einem Internet-Browser (Internet Explorer, Mozilla Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1.
