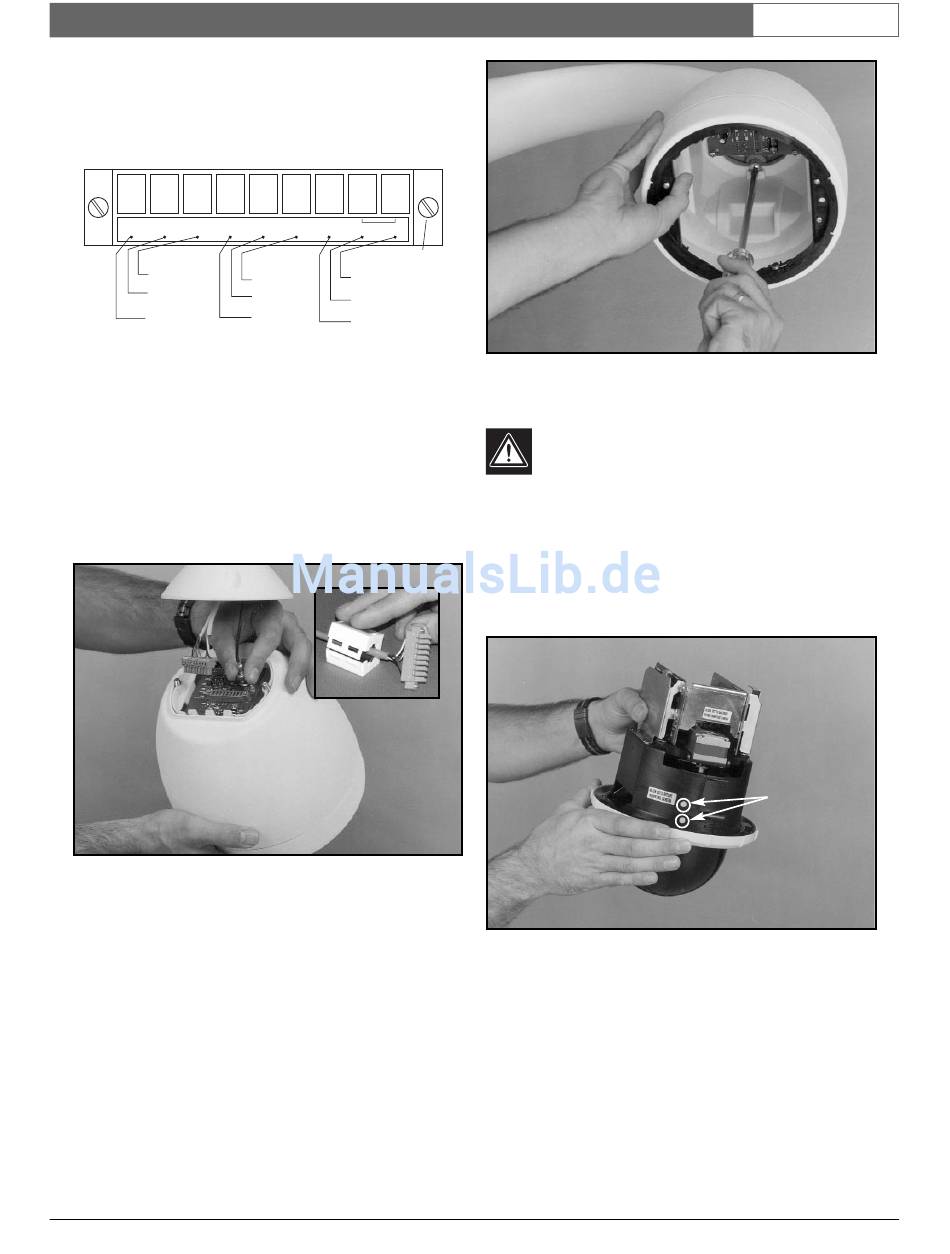

2.2 Steckverbindung verdrahten
(Hängegehäuse)
Sie müssen den Anschluß wie gezeigt verdrahten.
STEUERUNGSSTECKER
9 8 7 6 5 4 3 2 1
C- C+ GND RXD TXD GND
Zweiphasenan-
schluss Masse
Zweiphasenan-
schluss +
Zweiphasenan-
schluss -
Bild 1: Steuerungsstecker
Wenn Sie eine vorverdrahtete Halterung erworben
haben, wurde dieser Schritt schon im Werk ausgeführt.
Die Leiter an der leeren Hängevorrichtung anbringen.
Als zusätzlicher Schutz gegen gegen elektromagnetische
und Funkstörungen muß der mitgelieferte Ferritkern
am Stromkabel so nahe wie möglich am
Steueranschluß angeklemmt werden. (Siehe FOTO 3.)
Foto 3: Ferritkern aufschnappen
2.3 Gehäuse montieren
(Hängegehäuse)
Das leere Hängegehäuse in einer Hand halten und es
mit den beiden Kreuzschlitzschrauben, die im
Hängegehäuse sitzen, an der Halterung befestigen.
(Siehe FOTO 4.)
Bosch Security Systems | 10. dezember 2003
H 24 VAC
Halteschraube
RS-232 24-V-Wechselspannung,
spannungsführend
Masse
RS-232 Senden
24-V-Wechselspannung,
neutral
RS-232 Empfang
nicht angeschlossen
Foto 4: Gehäuse montieren (Hängegehäuse)
HINWEIS: ABSCHNITT 2.4 bezieht sich
auf Installationen in Deckeneinbaukästen
und in Hängegehäusen.
2.4 Kameramodul in das
Gehäuse einführen
1. Den oberen Teil der Kamera halten und den
unteren Teil drehen, bis die gelben Punkte an der
Seite der Einheit übereinander liegen.
Foto 5: Gelbe Punkte ausrichten
2. Die Kamera so halten, dass der rote Punkt am
Kameramodul zum roten Punkt in der Aufnahme
oder im Hängegehäuse weist, und die Kamera
hineinschieben. Die Form des Kameramoduls
erlaubt kein falsches Einsetzen. (Siehe FOTO 6.)
NICHT GEWALTSAM HINEINDRÜCKEN!
DE | 6
Gelbe Punkte
