1

AUSPACKEN

Das Kameramodul des BasicDome vorsichtig aus der
Schachtel herausnehmen. Dieses Kameramodul wird
für das Hänge- und das Deckeneinbaumodell
verwendet. Die zusätzlichen Teile, die für die Hänge-
oder Einbaumontage erforderlich sind, werden in einer
zweiten Schachtel geliefert. In dieser Schachtel finden
Sie das Kameramodul, diese Anleitung mit eingelegtem
Benutzerhandbuch und einen zweiten farbigen
Zierring.
Die Schachtel enthält außerdem einen kleinen
Ferritkern (nicht abgebildet), der am Stromkabel
befestigt wird und zusätzlichen Schutz gegen
elektromagnetische und Funkstörungen bietet.

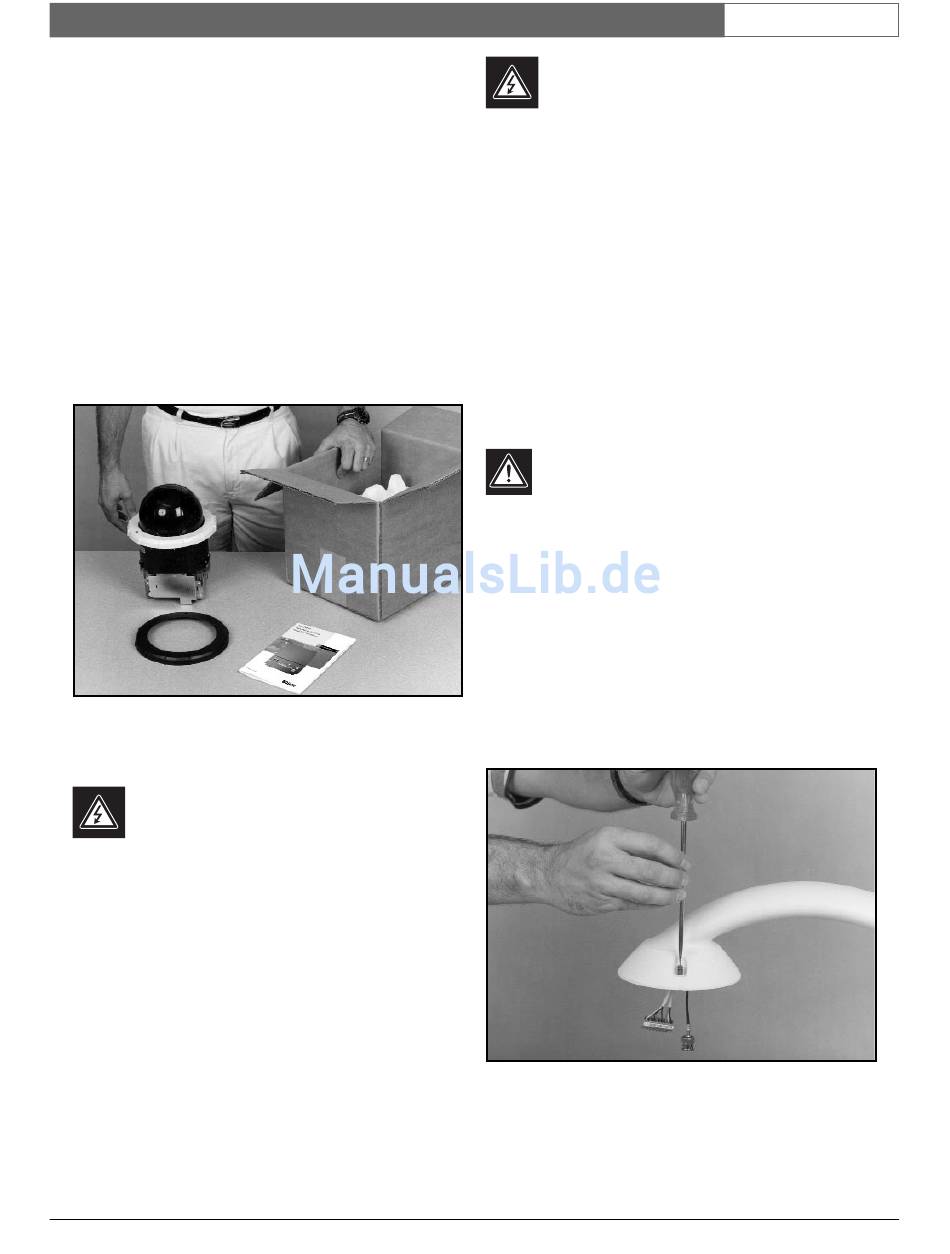

Foto 1: Lieferumfang
2

INSTALLATION

ACHTUNG: Die Installation darf nur von
qualifiziertem Fachpersonal entsprechend den
Elektroinstallationsvorschriften ausgeführt
werden. Vergleiche entsprechenden
Installationsabschnitt.
Der BasicDome kann an Wänden, Masten (Stangen),
Dächern, Rohrleitungen, Ecken oder abgehängten
Decken montiert werden. Vor der Installation des
BasicDome muß die entsprechende Halterung montiert
werden. Jeder Halterung liegt eine Beschreibung bei.
Nach Montage und Verdrahtung der Halterung
entsprechend der Anleitung zum nächsten Schritt
gehen. Für abgehängte Decken mit SCHRITT 2.4
weitermachen.
Bosch Security Systems | 10. dezember 2003
VORSICHT: Die Halterungen müssen
korrekt und sicher an einer Tragkonstruktion
befestigt werden, die das Gewicht des Geräts
tragen kann.* Die Beschlagteile für die
Montage (nicht Teil des Lieferumfangs)
sorgfältig auswählen. Die Montagefläche und
das Gewicht des Geräts sind dabei in Betracht
zu ziehen.
Die folgende Anleitung bezieht sich auf die Montage
einer Hängevorrichtung für 24 V Wechselstrom, die
an einer vorhandenen Konstruktion montiert wird.
Die Anleitung geht davon aus, daß die Strom-, Video-
und Signalkabel schon korrekt verlegt worden sind.
*Siehe Montageanleitung.
HINWEIS: ABSCHNITTE 2.1, 2.2 und
2.3 beziehen sich ausschließlich auf
Hängegehäuse.
2.1 Installation (Hängegehäuse)
Die Halterung für Hängemodelle sollte entsprechend
der Montageanleitung für die jeweilige Halterung
installiert worden sein. Befestigungen mit montierten
Schrauben, die für andere Dome Produkte bestimmt
sind, müssen entfernt werden. Falls ein
Sicherheitskabel mitgeliefert wurde, das nicht für
den BasicDome verwendet wird, muss dieses entfernt
werden, damit es nicht mit der Leiterplatte im
Gehäuse in Berührung kommt.
Foto 2: Schrauben entfernen
DE | 5
