Schritt 2

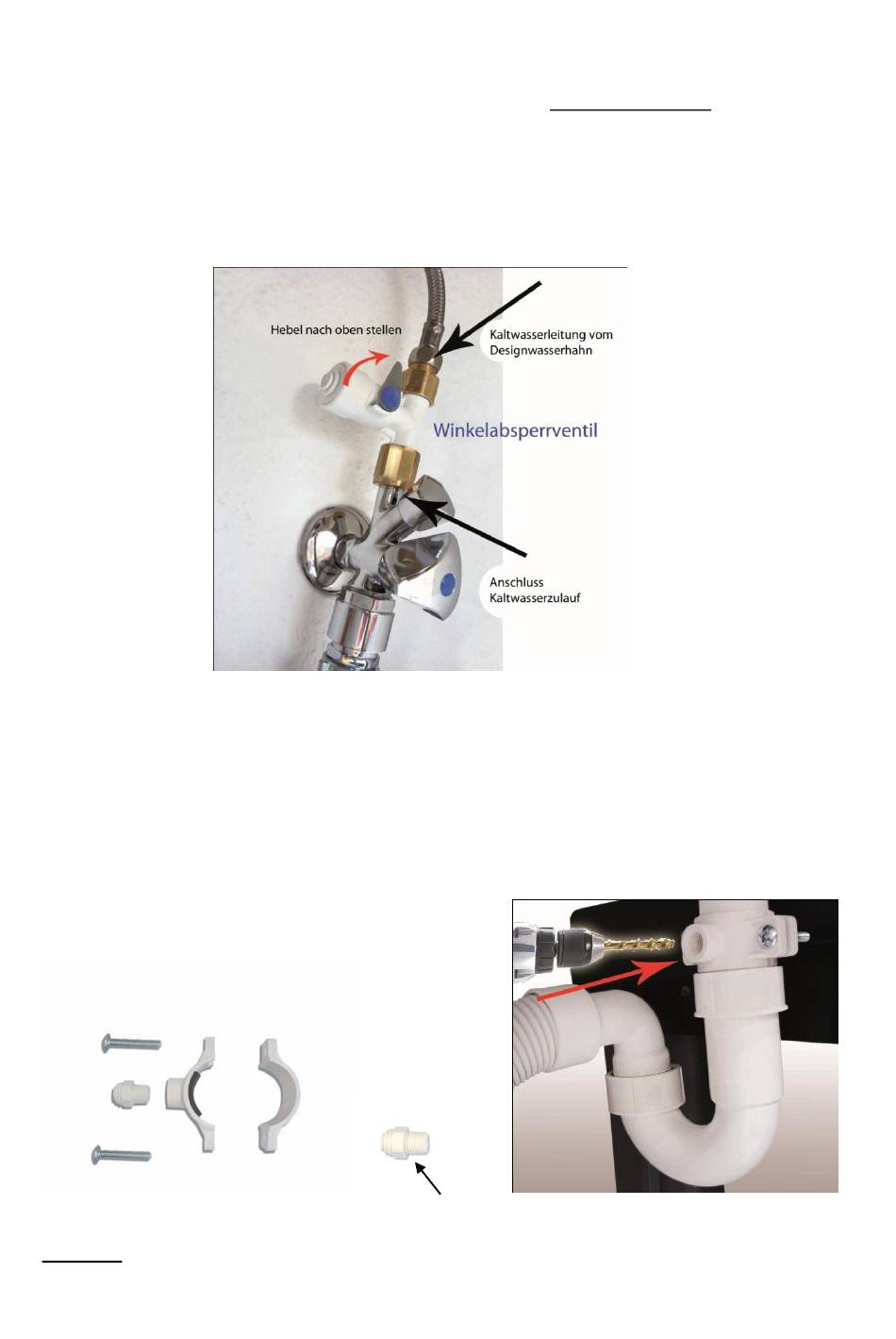

Als nächstes wird das Winkelabsperrventil zwischen der Kaltwasserzufuhr und dem
Schlauch der zum Wasserhahn der Spüle geht angeschlossen. Hierfür bitte zuerst die
Kaltwasserzufuhr unter der Spüle zudrehen. Danach den Schlauch der zum Wasserhahn
der Spüle geht abschrauben. Den Adapter dann an dieser Stelle einsetzen und
festschrauben. Nun auf den Adapter den Schlauch zum Wasserhahn wieder
aufschrauben. Den
orangen
Schlauch vorne in den Adapter stecken bis er einrastet.
Schritt 3
Den
blauen
Schlauch mit dem Abwasserrohr verbinden. Hierfür benötigen Sie die
Abwasser Schelle inklusiv der viereckigen schwarzen Dichtung. Bitte die Schelle kurz
über der Krümmung des Abwasserrohres anbringen. Danach die vordere Verschraubung
abnehmen und mit einem 6 mm Bohrer ein Loch bohren. Jetzt die Verschraubung wieder
aufschrauben und den blauen Schlauch einstecken bis er einrastet.
Vordere
Verschraubung
Hinweis
Bitte die Bohrung nicht zu tief ansetzen, da immer etwas Wasser im Rohr befindet. Zur
Sicherheit am besten eine Schale unter die Krümmung stellen.
