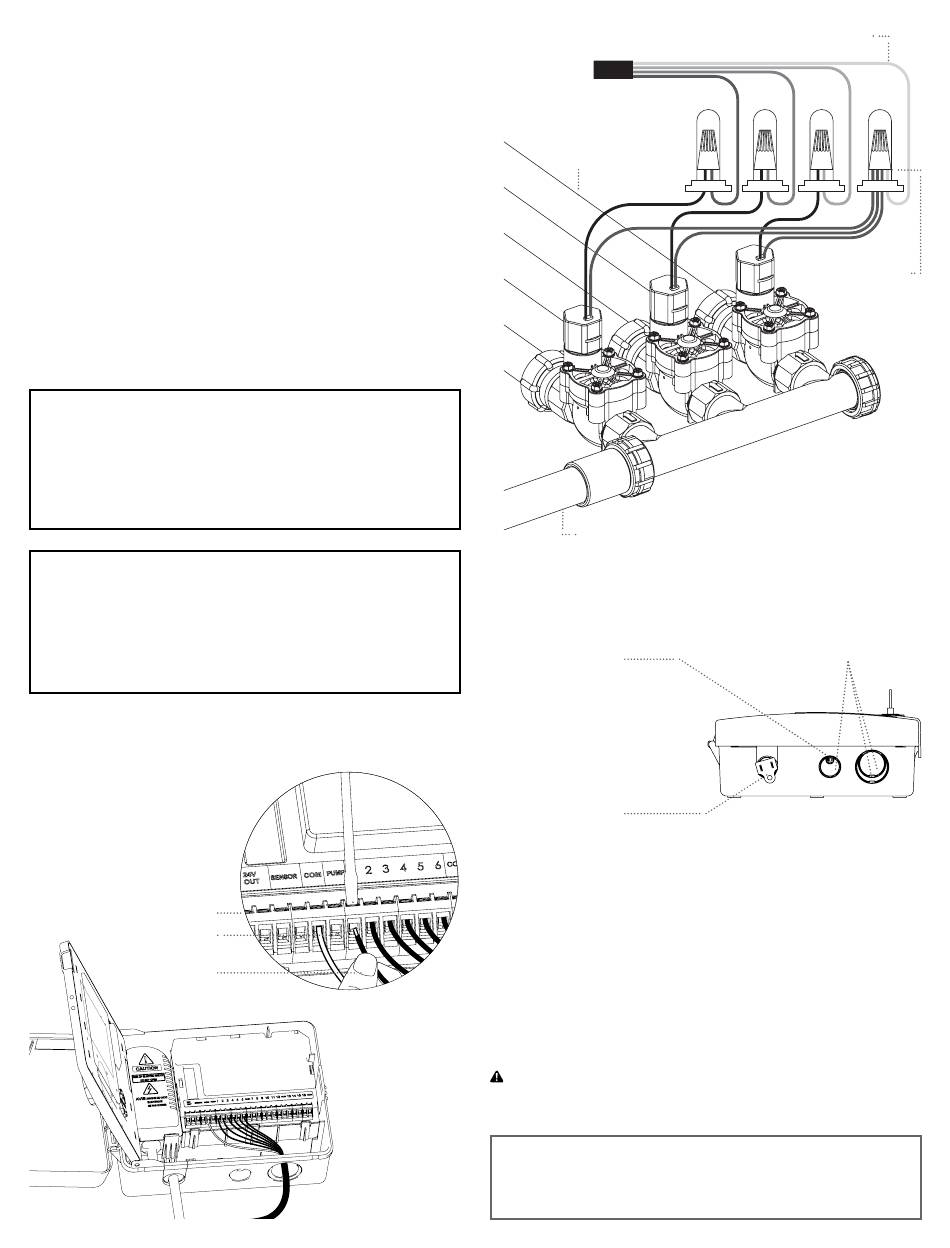

Sprinklerventile verdrahten
1. Zunächst müssen Sie etwa 13 mm am Ende aller Kabel
für die Ventil- und Sprinklerverkabelung abisolieren.
2. Verbinden Sie einen Draht von jedem Ventil mit einem
einzelnen gemeinsamen Sprinkler-Draht (in der Regel weiß).
der Hinweis: Es ist egal, welches Ventilkabel Sie
anschließen, solange es mindestens eines pro Ventil ist.
3. Verbinden Sie den anderen Draht von jedem Ventil mit
einem separaten, farblich markierten Sprinkler-Draht,
der am Terminal des Timers angeschlossen wird.
Hinweis: Falls der Abstand zwischen dem Sprinkler-
Timer und den Ventilen unter 210 m beträgt, verwenden
Sie ein 0,75-mm2-Kabel, um den Sprinkler Timer mit
den Ventilen zu verbinden. Falls der Abstand über
210 m beträgt, verwenden Sie ein 1,5-mm 2-Kabel.
Wichtig: Alle Kabel müssen mit Lüsterklemmen, Lötzinn
und/oder Vinylband miteinander verbunden werden.
In feuchten Umgebungen wie einem Ventilkasten
sollten Sie Orbit Schmiernippel verwenden, um
zu verhindern, dass die Verbindung rostet und
zum Schutz vor dem Eindringen von Wasser.
Wichtig: Das Kabel kann unterirdisch verlegt werden;
für einen besseren Schutz können die Kabel durch
ein PVC-Rohr gezogen und unterirdisch verlegt
werden. Achten Sie darauf, dass Sie die Kabel nicht
an einem Ort verlegen, wo sie zukünftig durch
Grabarbeiten beschädigt werden könnten.
B-hyve™ Timer verdrahten
Station 1
Kabel abisolieren
Hineindrücken
5
Normaler Draht zum Timer
Zu den Sprin-
klerköpfen
Von Sprinkler-Hauptabsperrung oder Si-
phonschutzvorrichtung der Hauptleitung
Kleine Öffnung
für das direkte
Einführen von
5-adrigem oder
7-adrigem
Draht in die Box
Öffnung für
festverdrahtete
Installationen
1. 13 mm vom Ende aller Kabel abisolieren.
2. Schrauben am Terminal lösen.
3. Drücken Sie den gemeinsamen Draht in die gemeinsame
Anschlussklemme und ziehen Sie die Schraube
in der Anschlussklemme mit dem mitgelieferten
Schraubendreher fest, um den Draht zu sichern.
4. Stecken Sie die übrigen Drähte in die jeweiligen
Anschlussklemmen und ziehen Sie die Schrauben fest.
WARNUNG:
Zu Vermeidung von elektrischen
Gefahren sollte nur ein Ventil an jeder
Anschlussklemme (Station) angeschlossen werden.
Wichtig: Die maximale Last für jede Station/
Pumpe beträgt 250 mA, die maximale
Last für den Timer beträgt 500 mA.
Schmiernippel
13-mm-, 20-mm-und
25-mm-Öffnungen für größere
Systeme mit mehr Kabelbündeln
Hinweis: Für festverdrahtete
Installationen sollten Sie sich
an einen Elektriker wenden.
