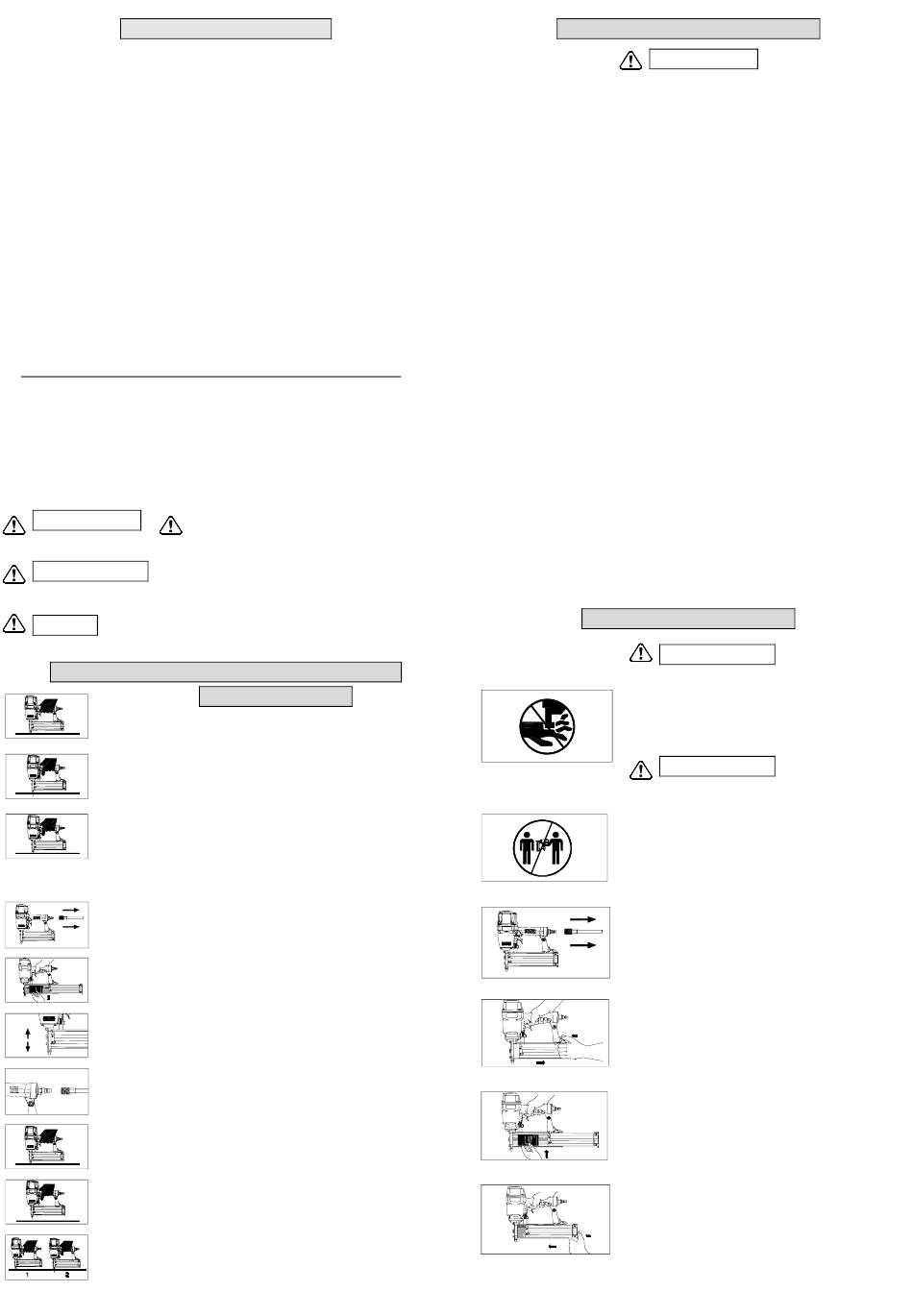

SZCZEGÓŁY TECHNICZNE
MODEL URZĄDZENIA ............................................................
DŁUGOŚĆ URZĄDZENIA ...................................................... 305 mm
WYSOKOŚĆ URZĄDZENIA.................................................... 305 mm
SZEROKOŚĆ URZĄDZENIA ................................................. 92 mm
CIĘŻAR (BEZ GWOŹDZI) ..................................................... 2,35 kg
WLOT POWIETRZA ............................................................... 1/4" NPT
SPRĘŻONE POWIETRZE:
Maksymalne dopuszczalne ciśnienie robocze ....................... 115 PSIG (8 bar)
Zalecany zakres ciśnienia roboczego .................................... 65～110 PSIG (4,5～7,5 bar)
ZUŻYCIE POWIETRZA............................................................3,02 scfm (stopy sześć./min)
WIELKOŚCI CHARAKTERYZUJĄCE POZIOM HAŁASU ZGODNIE Z NORMĄ EN 12549:99
Poziom pojedynczych dźwięków A przy stanowisku operatora:
Poziom pojedynczych dźwięków A:
Szczytowy poziom dźwięku C:
(※W MIEJSCU PRACY NALEŻY ZAWSZE UŻYWAĆ OCHRONNIKÓW SŁUCHU ※)
WIELKOŚCI CHARAKTERYZUJĄCE POZIOM WIBRACJI ZGODNIE Z NORMĄ ISO 8662-
11:99
Typowa ważona średnia kwadratowa wartość przyspieszenia = 7,9 m/s
DŁUGOŚCI GWOŹDZI.......................................................... 20～64 mm
POJEMNOŚĆ MAGAZYNKA ....................................................... 80 sztuk
ZAGROŻENIE
Indicates an imminently
death or serious injury.
OSTRZEŻENIE
Indicates an potentially hazardous situation which, if not avoided, will result in death or
serious injury.
UWAGA
Alerts the operator to useful information.
MECHANIZM DOTYKOWEGO WYZWALACZA
OBSŁUGA URZĄDZENIA DOTYKOWEGO WYZWALACZA
—
Operator, nie pociągając spustu, powinien przyłożyć przód
urządzenia do obrabianego przedmiotu.
—
Następnie, mechanizm dotykowego wyzwalacza bezpieczeństwa
zostaje opuszczony do obrabianego przedmiotu, a pociągnięcie
spustu powoduje wbicie gwoździa.
—
Po wbiciu każdego gwoździa należy zwolnić spust.
—
Ustawić urządzenie w kolejnym położeniu i powtórzyć powyższą
czynność.
SPRAWDZIĆ DZIAŁANIE MECHANIZMU DOTYKOWEGO
—
Odłączyć doprowadzenie powietrza z urządzenia.
—
Opróżnić magazynek.
—
Sprawdzić, czy spust oraz mechanizm wyzwalacza dają się bez
przeszkód przesuwać w górę i w dół.
—
Podłączyć zasilanie do urządzenia.
—
Opuścić mechanizm dotykowego wyzwalacza bezpieczeństwa do
obrabianego przedmiotu bez naciskania na spust. Urządzenie nie
może zostać włączone. Nigdy nie należy używać urządzenia, jeśli
zostało włączone.
—
Trzymać urządzenie ponad obrabianym przedmiotem. Mechanizm
dotykowego wyzwalacza bezpieczeństwa powinien powrócić do
pierwotnego położenia pozycji dolnej. Pociągnąć spust. Urządzenie
nie może zostać włączone. Nigdy nie należy używać urządzenia,
jeśli zostało włączone.
—
Opuścić mechanizm dotykowego wyzwalacza bezpieczeństwa do
obrabianego przedmiotu i nacisnąć spust, urządzenie powinno
zostać włączone.
STN64
przy 25 gwoździach na minutę
@ 90 psi (6,2 bar)
LpA,1s
LwA,1s = 100 dBA
LpC, szczytowy = 136 dBA
2
hazardous situation which, if not avoided, will result in
BEZPIECZEŃSTWA
BEZPIECZEŃSTWA：
WYZWALACZA BEZPIECZEŃSTWA:
1. Przed przystąpieniem do eksploatacji należy zapoznać się z wszystkimi instrukcjami
bezpieczeństwa. W razie pytań, prosimy o kontakt z naszymi autoryzowanymi
przedstawicielami.
2. We wbijarkach można używać wyłącznie gwoździ wymienionych w instrukcji obsługi..
3. Dopuszcza się użycie wyłącznie głównego źródła zasilania oraz smarów wymienionych w
instrukcji obsługi.
4. Wbijarki oznaczone odwróconym trójkątem równobocznym wsparte w jednym punkcie
mogą być używane wyłącznie przy użyciu odpowiednich widełek zabezpieczających.
5. Wbijarki wyposażone w mechanizm uruchamiania dotykowego bądź stałego
uruchamiania dotykowego z tabliczką ostrzegawczą: "Nie używać na rusztowaniach,
drabinach" nie powinny być używane w niektórych zastosowaniach, na przykład:
—
podczas zmiany miejsca pracy wymagającego korzystania z rusztowań, schodów, drabin
lub konstrukcji drabinowych, np. łat dachowych,
—
zamykania skrzyń,
—
mocowania systemów bezpieczeństwa transportu, np. pojazdów lub wagonów
kolejowych.
6. Do konserwacji wbijarek powinny być wykorzystywane wyłącznie części zamienne
określone przez producenta lub autoryzowanego przedstawiciela producenta.
7. Naprawy powinny być przeprowadzane przez agentów autoryzowanych przez
producenta bądź przez specjalistów stosujących się do informacji podanych w instrukcji
= 88 dBA
obsługi.
8. Stojaki do przymocowywania wbijarek do podpór, np. stołu roboczego, powinny być
projektowane i wykonywane przez ich producenta tak, aby wbijarka mogła zostać
bezpiecznie przymocowana, w sposób umożliwiający jej użycie zgodnie z jej
przeznaczeniem oraz uniemożliwiający jej uszkodzenie, odkształcenie lub
przemieszczenie.
9. Wbijarki obsługiwane przy użyciu sprężonego powietrza mogą być podłączane wyłącznie
do tych linii sprężonego powietrza, w których maksymalne dopuszczalne ciśnienie nie
przekracza współczynnika większego niż 10%, co jest możliwe na przykład dzięki
zaworowi redukcyjnemu zawierającemu minusowy zawór bezpieczeństwa.
10. Podczas eksploatacji wbijarek obsługiwanych przy użyciu sprężonego powietrza należy
zwrócić szczególną uwagę na to, by nie przekroczyć maksymalnego dopuszczalnego
ciśnienia.
11. Użycie wbijarek z wykorzystaniem sprężonego powietrza wymaga zastosowania
najniższego ciśnienia wymaganego do wykonania danej pracy, aby uniknąć nadmiernego
poziomu hałasu, przedwczesnego zużycia i wynikających z niego awarii.
12. Zagrożenia spowodowane przez pożar lub eksplozję wynikłą z użycia gazów palnych
przeznaczonych do eksploatacji wbijarek obsługiwanych sprężonym powietrzem.
13. W miejscu pracy wbijarki należy przenosić wyłącznie trzymając za uchwyt i nigdy przy
wciśniętym spuście. Nie wolno przenosić wbijarki trzymając za przewód lub ciągnąć
przewodu w celu przesunięcia urządzenia.
INSTRUKCJA BEZPIECZEŃSTWA
ZAGROŻENIE
ŁADOWANIE URZĄDZENIA
OSTRZEŻENIE
Nie umieszczać dłoni ani żadnej innej części ciała w
•
obszarze wystrzału wbijarki podczas podłączania bądź
rozłączania doprowadzania powietrza.
OSTRZEŻENIE
• Nigdy nie kierować w stronę siebie ani w stronę innej
osoby włączonej wbijarki.
1. Odłączyć przewód powietrzny.
2. Nacisnąć zatrzask magazynka. Odchylić pokrywę
magazynka.
3. Umieścić gwoździe w magazynku Dopatrzyć, aby
wszystkie kołki zostały załadowane spiczastymi
końcami ku górze. Sprawdzić również, aby gwoździe
nie były zabrudzone lub uszkodzone.
4. Wcisnąć pokrywę, aby zaskoczyła w miejscu.
