Montageanleitung „Rotationstrainer"
Artikel-Nr. 55 1312 401

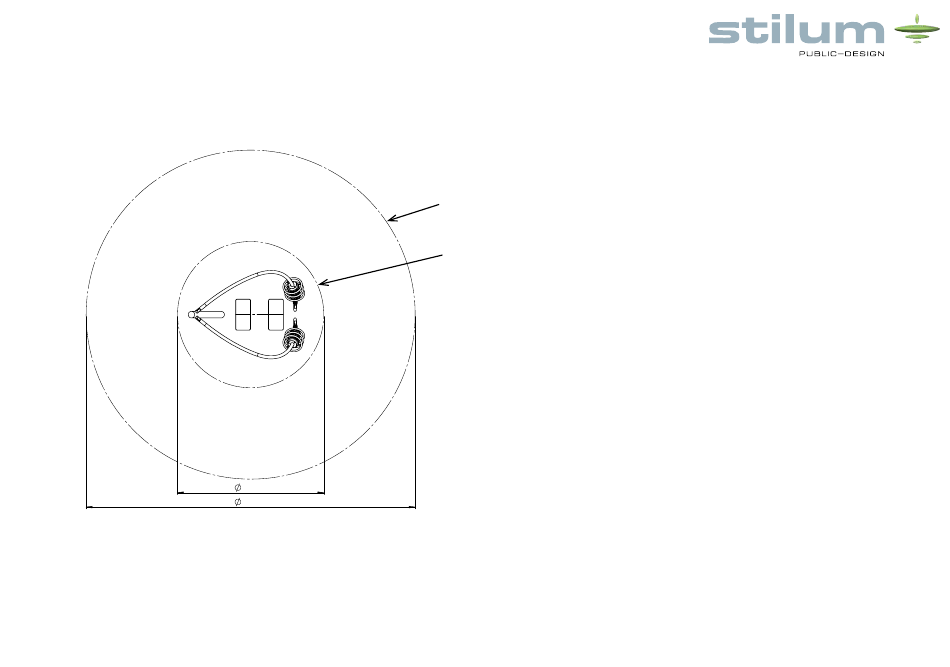

Skizze 3: Draufsicht „Rotationstrainer"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Bewegungsraum
2000
4500
7. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Fundament-
größe – das Sportgerät auf dem Fundament ausrichten und mit den mitgelie-
ferten Schwerlastdübeln verschrauben.
8. Die Instruktionstafel ebenfalls auf dem Fundament ausrichten und mit den
mitgelieferten Schwerlastdübeln verschrauben.
HINWEIS: Wir empfehlen die Instruktionstafel so auszurichten, dass die An-
weisungen während der Nutzung des Gerätes erkennbar sind.
Übungsraum
9. Evtl. vorhandene Zwischenräume zwischen Fundament und Fundamentloch
mit Erdaushub auffüllen und verdichten und eine gleichmäßige Bodenebene
erstellen.
Achtung: Der Zwischenraum zwischen Standfläche und Fundament sollte
vollständig mit Erde gefüllt werden, um ein Nachrutschen der Erde zu
verhindern.
HINWEIS: Nach DIN 16630:2015-06 müssen Sportgeräte, bei denen die
max. Fallhöhe kleiner als 600 mm ist, nicht über den gesamten Aufprall-
bereich mit stoßdämpfenden Böden versehen werden. Zu empfehlen sind
jedoch Holzschnitzel oder Fallschutzplatten.
10. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Zuschnitt
Werkstoff
Name
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Schramm
Reihe 2
Gepr.
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Gewicht
64.9
Maßstab
1:25
Benennung
Datum
Draufsicht
21.02.17
Projekt
Rotationstrainer
Zeichnungsnummer
Blatt
2002-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 20.02.2019 S. 3
