Montageanleitung „Rotationstrainer"
Artikel-Nr. 55 1312 401
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

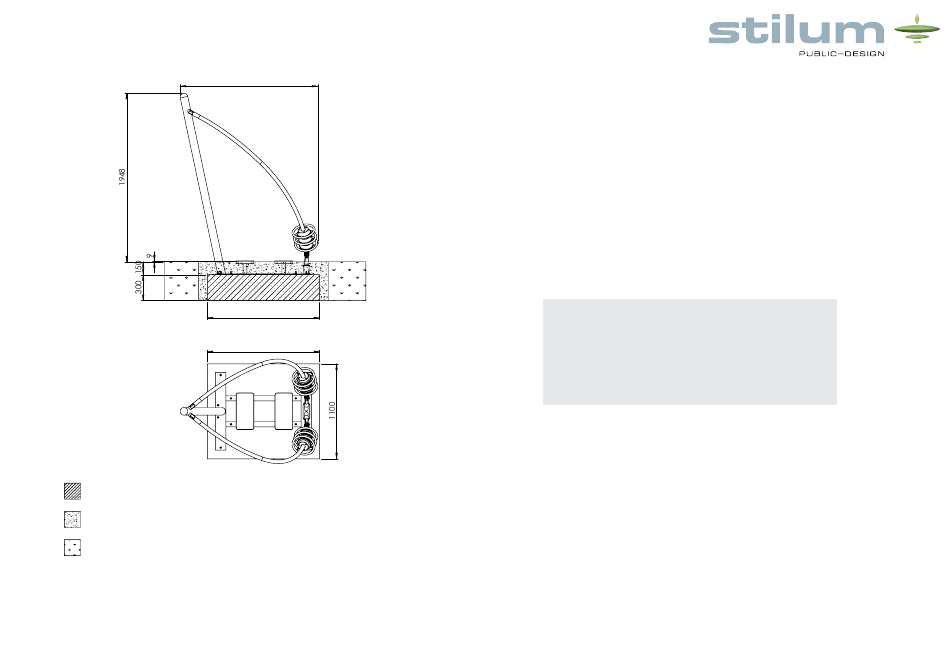

Skizze 2: Fundamentplan mit Vermaßung „Rotationstrainer"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
1593
1300
1300
1209
1. Festlegen des Sportgeräte-Standorts unter Berücksichtigung des erfor-
derlichen Bewegungsraumes (s. Skizze 3: Ø 4500mm). Bewegungsräu-
me einschl. Bewegungsflächen dürfen sich überschneiden, Übungsräu-
me dürfen sich nicht überschneiden
2. Bodenaushub gemäß Skizze 2 vornehmen. Nach Aushub Fundament-
sohlen verdichten.
Hinweis: Das Sportgerät wird auf Bodenebenen-Niveau eingebaut.
Auf Markierung „Bodenebene" am Sportgerät achten!
3. Betonfundament gemäß der angegebenen Maße (s. Skizze 2) mit mittig
eingebrachter, horizontaler Bewehrung erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
1100
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C20-25
4. Festlegen des Standorts der Instruktionstafel.
Achtung: Das Fitness-Hinweisschild muss wegen der Verletzungs-
gefahr außerhalb des Mindestraumes des Rotationstrainers
aufgestellt werden.
Zuschnitt
Werkstoff
5. Bodenaushub für das Fundament gemäß Skizze 4 vornehmen. Nach
Name
Datum
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Schramm
20.02.17
Reihe 2
Gepr.
dem Aushub die Fundamentsohle verdichten.
6. Betonfundament gemäß der angegebenen Maße (s. Skizze 4) erstellen.
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Gewicht
104.1
Maßstab
1:20
Benennung
Fundamentplan
Projekt
Rotationstrainer
Zeichnungsnummer
Blatt
2002-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1x
Stand: 20.02.2019 S. 2
