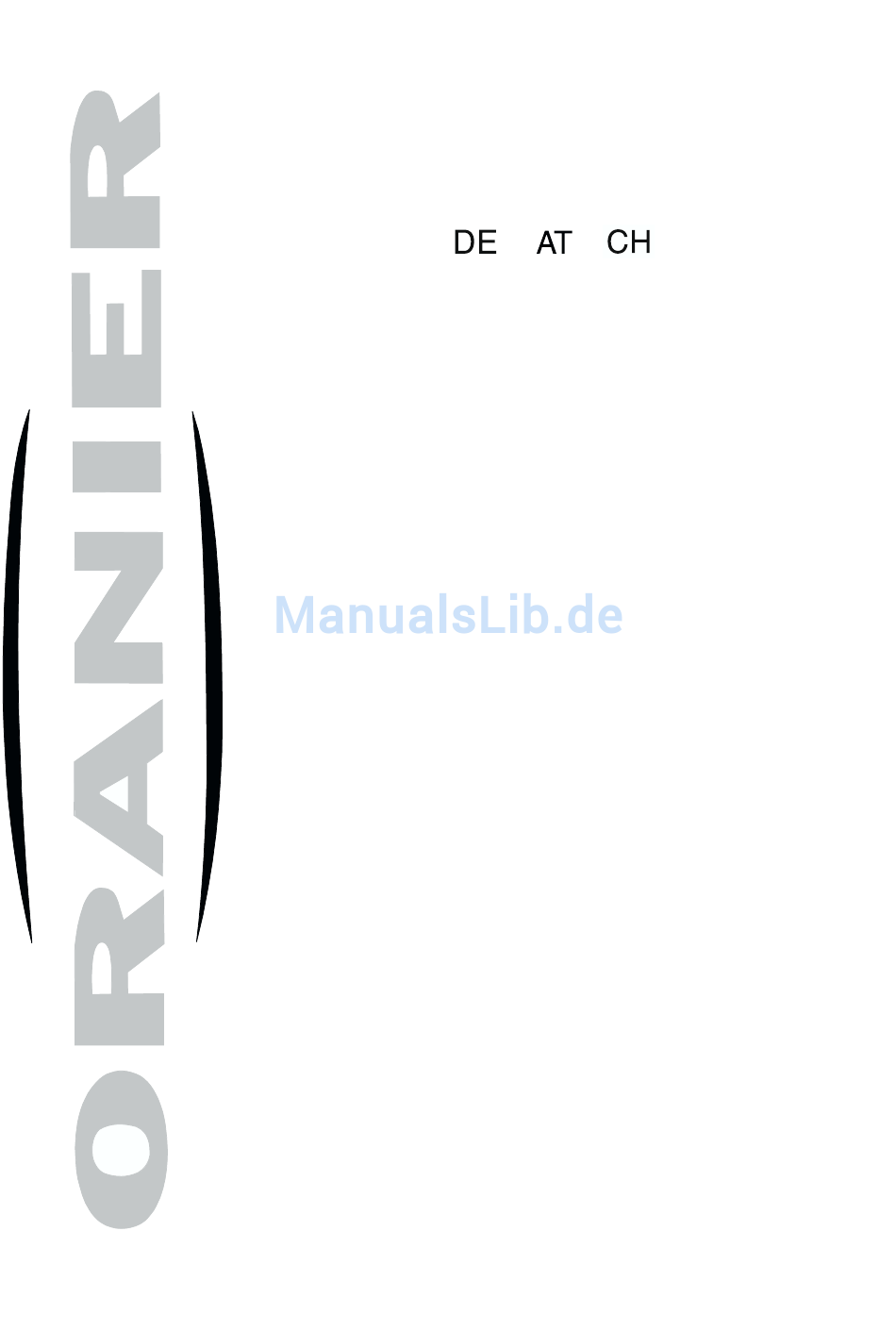

- Seite 1 BEDIENUNGS- UND INSTALLATIONS- ANLEITUNG Gas –Kochfeld GFC 2732...
-
Seite 2: Ihr Beitrag Zum Umweltschutz
Abschnitt „Technische Daten“ angegebenen Telefax <41> 81-2 53 73 31 CE-Nr., nach den grundlegenden Anforderungen der EG-Gasgeräterichtlinie 90/396/EWG einschließlich Än- E-Mail info@oranier.ch derungen gebaut wurde. Das Gerät entspricht dem in der zugehörigen EG-Bau- musterprüfbescheinigung beschriebenen Baumuster. GFC 2732 - N31... -
Seite 3: Inhaltsverzeichnis
Kundendienstadressen..... . . linksstehend (2. Umschlagseite) Garantiebedingungen..... . . vorletzte Seite (3. Umschlagseite) GFC 2732 - N31... -
Seite 4: Ihr Gerät Im Überblick
Ihr Gerät im Überblick Starkbrenner Normalbrenner Bedienknebel Topfträger GFC 2732 - N31... -
Seite 5: Sicherheitshinweise
• Bei Betrieb mit Flüssiggas (Butan/Propan) müssen alle Verbindungen zwischen Flasche und Gerät absolut dicht angezogen sein. • Frei verlegte Zuleitungsschläuche nicht einklemmen oder auf die heiße Kochfläche legen. • Der Mindestabstand von Hängeschränken über der Kochfläche beträgt 650 mm. Bei Dunstabzugshau- ben gelten die Angaben des Herstellers. GFC 2732 - N31... -
Seite 6: Für Den Betrieb
Lüftungseinrichtung (z.B. eine Dunstabzugshaube) vorsehen. • Eine intensive und langandauernde Benutzung des Gerätes kann eine zusätzliche Belüftung, z.B. Öffnen eines Fensters, oder eine wirksame Belüftung, z.B. Betrieb der mechanischen Lüftungseinrichtung auf höherer Leistungsstufe, erforderlich machen. GFC 2732 - N31... -
Seite 7: Das Gerät Im Gebrauch
Einstellungen zwischen den Positionen „große Flamme“ und „Aus“ dürfen nicht verwendet werden. – Wählen Sie zum Ankochen die größte Flamme und drehen Sie anschließend auf eine kleinere Flamme zurück. Kochstelle abschalten „l“ – Zum Abschalten den Knebel im Uhrzeigersinn auf drehen. GFC 2732 - N31... -
Seite 8: Hinweise Zu Den Richtigen Töpfen
Warmhalten von Speisen wird mehr Energie benötigt als durch das Wiedererwärmen abgekühlter Spei- sen. Zusätzlich schonen Sie die Vitamine: Sie haben so geringere Verluste, da viele Vitamine hitzeemp- findlich sind. • Bei Gerichten mit langen Kochzeiten sparen Sie Energie und Zeit, wenn Sie einen Schnellkochtopf ver- wenden. GFC 2732 - N31... -
Seite 9: Reinigung Und Pflege
Oberfläche verfärben, wird aber erst beim nächsten Gebrauch des Gerätes sichtbar. • Zum Schutz und zur Pflege des Glaskeramik-Kochfeldes empfehlen wir speziell entwickelte Mittel wie ® ® z.B. Ceraclen oder Vitroclen . Sie schützen die Kochfläche durch einen dünnen, wasser- und schmutz- abweisenden Schutzfilm. GFC 2732 - N31... -
Seite 10: Störfallhilfe
Gasabsperrhahn schließen, Kochstellenhahn defekt. nicht möglich. Kundendienst rufen. Gashauptventil schließen, Raum lüften, Undichtigkeit an Gaszulei- keinen elektrischen Schalter betätigen, Gasgeruch im Raum. tung, Gasabsperrhahn oder keine offene Flamme zünden, Kochzonenbrenner defekt. Installateur, Gaswerk oder Kundendienst sofort benachrichtigen. GFC 2732 - N31... -
Seite 11: Montage Und Installation
• Bei Anschluß und Reparatur ist das Gerät mit einer der vorstehend genannten Einrichtungen stromlos zu machen. Bei Reparaturen an gasführenden Einrichtungen ist grundsätzlich die Energiezufuhr abzu- stellen. • Am eingebauten Gerät dürfen betriebsisolierte Teile nicht berührbar sein. GFC 2732 - N31... -
Seite 12: Einbauvoraussetzungen
Anschlußdruck finden Sie in dieser Anleitung unter „Technische Daten“. Aus dem Gasart-Klebeschild ist ersichtlich, auf welche Gasart das Einbau-Kochfeld eingestellt ist. Eine Umstellung auf eine andere Gasart kann durchgeführt werden und ist in dieser Anleitung unter „Um- stellen auf andere Gasart“ erläutert. GFC 2732 - N31... -
Seite 13: Elektro-Anschluß
Einbaumaße Die Arbeitsplattenstärke muß zwischen 30 und 40 mm betra- gen. * Der seitliche Abstand zu Hochschränken muss mindestens 60 mm betragen. Aus arbeitstechnischen Gründen sollte jedoch ein Abstand von ca. 300 mm nicht unterschritten werden. GFC 2732 - N31... -
Seite 14: Vorbereitungen Zum Einbau
– Mit den beiliegenden Schrauben den Druckring mit dem Brenner (siehe Seite 17) verschrauben. Schrauben gleichmäßig anziehen. – Brennerteile den Verpackungen entnehmen. – Die Brennerköpfe aufstecken, Brennerdeckel auflegen. – Topfträger aufstecken. – Bedienknebel (siehe Seite 4) aus der Verpackung nehmen und aufstecken. GFC 2732 - N31... -
Seite 15: Den Gasanschluß Herstellen
Vor der Inbetriebnahme muß das Gerät vom Installateur auf einwandfreie Funktion und Gasdichtheit überprüft werden. Danach ist das Gerät betriebsbereit. Der Installateur muß dem Betreiber die Bedienung des Geräts anhand der Bedienungsanleitung erklä- ren. Die Bedienungsanleitung anschließend dem Betreiber aushändigen. GFC 2732 - N31... -
Seite 16: Umstellen Auf Andere Gasart
, Brennerdeckel und -köpfe abnehmen. (Siehe Abb. auf S. 14). – Bei den Kochstellen-Brennern sind anschließend jeweils 2 Schrauben zugänglich, die herausgedreht werden müssen. – Die nun losen Druckringe mit den aufgezogenen Dichtungen abnehmen. – Glaskeramik-Platte abheben. GFC 2732 - N31... -
Seite 17: Wechsel Der Düsen
Nachdem das Gerät wieder vollständig montiert worden ist, muß eine Funktionsprüfung durchgeführt werden! – Gerät entsprechend dieser Bedienungsanleitung in Betrieb nehmen. – Gerät auf Gasdichtheit prüfen (siehe DVGW-Arbeitsblatt G600 (DVGW TRGl 1986/96 / TRF 1996). – Überzündung und regelmäßiges Flammenbild der Brenner prüfen (auch in Kleinstellung). GFC 2732 - N31... -
Seite 18: Technische Daten
Butan/Propan Deutschland (DE) 2ELL3B/P LL (G25) 20 mbar G30/G31, 3B/P) 50 mbar Butan/Propan Österreich (AT) H (G20) 20 mbar 2H3B/P (G30/G31, 3B/P) 50 mbar Butan/Propan Schweiz (CH) H (G20) 20 mbar 2H3B/P (G30/G31, 3B/P) 50 mbar GFC 2732 - N31... -
Seite 19: Tabelle Düsendurchmesser
(bezogen auf 15 °C,1013 mbar) ohne Veränderung der Einstellung zu betreiben. Achtung! Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild (oder auf dem Geräteschild) angegeben. Wird eine Einstellung geändert, so ist die Einstellung neu zu kennzeichnen. GFC 2732 - N31... -
Seite 20: Tabelle Nennbelastung
Tabelle Nennbelastung Gasart Nennbelastung H je Brenner / kW Starkrenner Normalbrenner Erdgas G20, 2H, 2E 1,65 20 mbar Erdgas G25, 2LL 1,65 20 mbar Flüssiggas G30/G31, 3B/P 1,65 Butan/Propan 50 mbar GFC 2732 - N31... - Seite 23 3. Durch Inanspruchnahme der Werksgarantie verlängert - Verschleiß der den Flammen unmittelbar ausgesetzten sich die Garantiezeit weder für das ORANIER-Gerät noch Teile aus Eisen und Schamotte, soweit sie nicht unter die für neu eingebaute Teile. Ausgewechselte Teile gehen in Garantie (Pkt.
