AGT AW-18.as Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Akkuschraubers.
Schraubverbindungen schnell und mit der richtigen Festigkeit
festziehen und auch wieder öffnen, das ist die Stärke dieses
Premium-Akkuschraubers. Ihre Möbel sind mit diesem
durchdachten Helfer zügig aufgebaut. Daneben lässt er sich
problemlos zur handlichen Bohrmaschine umfunktionieren:
Mit den zwei schaltbaren Getriebeuntersetzungen und der
stufenlosen Drehzahlregelung passt er sich an alle Aufgaben
optimal an.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie
die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Akkuschrauber optimal einsetzen können.
Lieferumfang
Akkuschrauber
•
Bedienungsanleitung
•
Zusätzlich benötigt:
• Akku (Art.-Nr. NX-5178)
• Ladegerät (Art.-Nr. NX-5179)
• Schraubeinsätze oder Bits passend zu Ihrer Anwendung.
Produktdetails
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

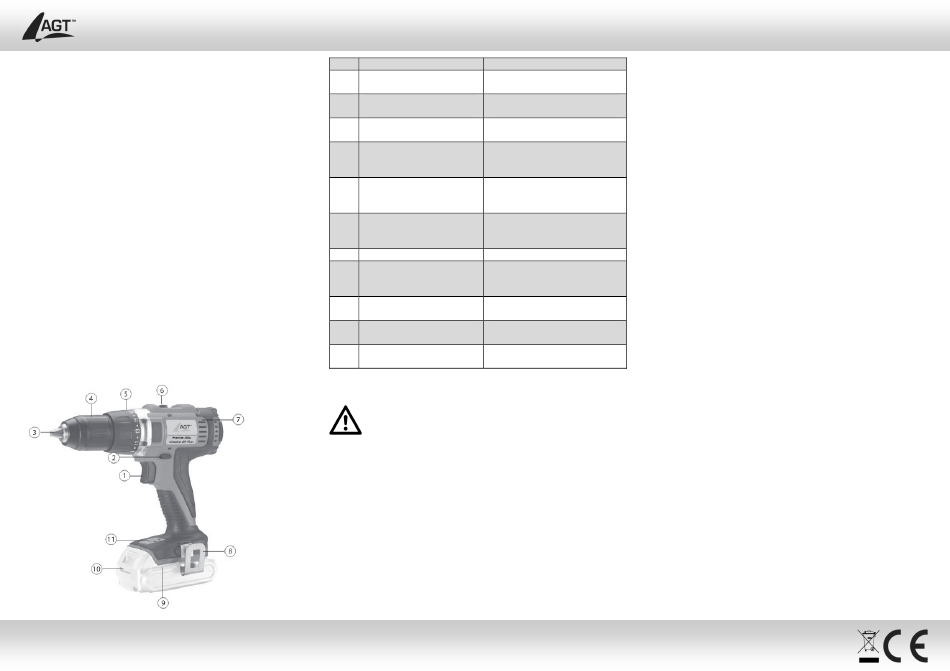

Akku-Bohrschrauber AW-18.as
18 V
Nr Bezeichnung Funktion
1 Ein-/Ausschalter Zum Einschalten und
Drehzahl regulieren
2 Drehrichtungswahl- Zur Umkehr der
Tasten Drehrichtung eindrücken
3 Spannzangen Halten Werkzeug-Bits und
(Bohrfutter) Bohrer fest
4
Spannhülse Zum Festspannen von
Schraub- und Bohreinsätzen
von Hand zudrehen
5 Drehmoment-Vorwahl Legt fest, wie stark die
Schrauben angezogen
werden
6 Umschalter LO/HI Zwei Geschwindigkeiten
(Getriebestufen) zum
Schrauben/Bohren
7
Lüftungsschlitze Bei Betrieb nicht verdecken
8
Aufhänge-Haken Die Maschine kann damit
z.B. an den Gürtel gehängt
werden.
9 Akku-Halterung Gleitschiene zur Akku-
Aufnahme
10 Akku-Verriegelung Zum Lösen auf die Riffelung
drücken
11 Akku-Anzeige und Licht Akku-Ladestand und LED-
Arbeitslicht
Inbetriebnahme
ACHTUNG:
Ihr neuer Akkuschrauber ist eine Maschine, die im
Betrieb erhebliche Kräfte freisetzt. Seien Sie in
jedem Moment bei Vorbereitung und Betrieb
konzentriert: Durch einen unüberlegten Umgang
können bei Ihnen oder Dritten jederzeit schwerste
Verletzungen durch rotierende Teile oder durch
weggeschleuderte Gegenstände entstehen.
Sicherheit sollte beim Umgang mit diesem Gerät
stets an oberster Stelle stehen.
• Laden Sie den Akku vor Gebrauch am dazu passenden
Ladegerät auf. Verwenden Sie kein anderes Ladegerät als das
zum Akku passende geregelte Ladegerät Art.-Nr. NX-5179.
• Wenn die grüne LED am Ladegerät nach ca. einer Stunde
leuchtet, ist der Akku vollgeladen. Trennen Sie dann das
Bedienungsanleitung – Seite 1
Ladegerät bald vom Stromnetz und den Akku vom Ladegerät.
• Schieben Sie den Akku von vorne in die Aufnahme am
unterem Griffende. Am Ende der Halteschiene muss er hörbar
einrasten.
Verwendung
• Bei Einsatz als Akkuschrauber spannen Sie am besten zuerst
einen Bit-Halter in die Werkzeugaufnahme. Das ist ein länglicher
Adapter mit Sechskantbolzen, der den meisten
Schraub-Bit-Sortimenten beiliegt.
• Wenn Sie keinen Bit-Halter besitzen oder wenn Sie wenig
Platz im Montagebereich zur Verfügung haben, können Sie
die kurzen Bits auch direkt zwischen die Spannzangen des
Bohrfutters einspannen.
• Stellen Sie die Stärke ein, mit der die Schraube angezogen
werden soll. Das ist vor allem dann wichtig, wenn Sie Schrauben
in Möbelholz schrauben: Normalerweise sollen die
Schraubköpfe zwar bündig mit der Oberfläche sein, aber nicht
tief ins Holz hinein versenkt werden.
• Beginnen Sie dazu mit einer geringen Stärke (z.B. Stufe 3)
und passen dann die Kraft an der Drehmoment-Vorwahl (5)
langsam steigernd an, um die Oberfläche nicht zu
beschädigen.
• Stellen Sie den Umschalter (6) zum Schrauben auf Stufe LO (I)
mit mehr Kraft und geringer Geschwindigkeit.
• Stellen Sie die Drehrichtung ein: Am Griff-Ansatz ist ein
schwarzer Wechselschalter durch das Gehäuse geführt. Je
nachdem, von welcher Seite aus Sie die Taste hineingedrückt
haben, wird die Drehrichtung auf Aus- oder Eindrehen
gestellt: Linke Taste gedrückt (➡) Schraube lösen. Rechte
Taste gedrückt (➡) Schraube festziehen.
• Setzen Sie die Werkzeugspitze gerade und kraftschlüssig an.
Halten Sie das Gerät mit beiden Händen fest und geben bei
Kreuzschlitz-Schrauben deutlichen Druck nach vorne auf den
Schraubenkopf. Drücken Sie dann zum Start die Einschalt-
Taste (1) etwa zur Hälfte durch.
• Passen Sie gleich nach dem Anlaufen die Geschwindigkeit
an, mit der Sie den Akkuschrauber laufen lassen. Behalten
© REV2 – 27.11.2015 – SL//KA
NX-5171-675
