MONTAGEANLEITUNG
EURO-Kollektor Indach

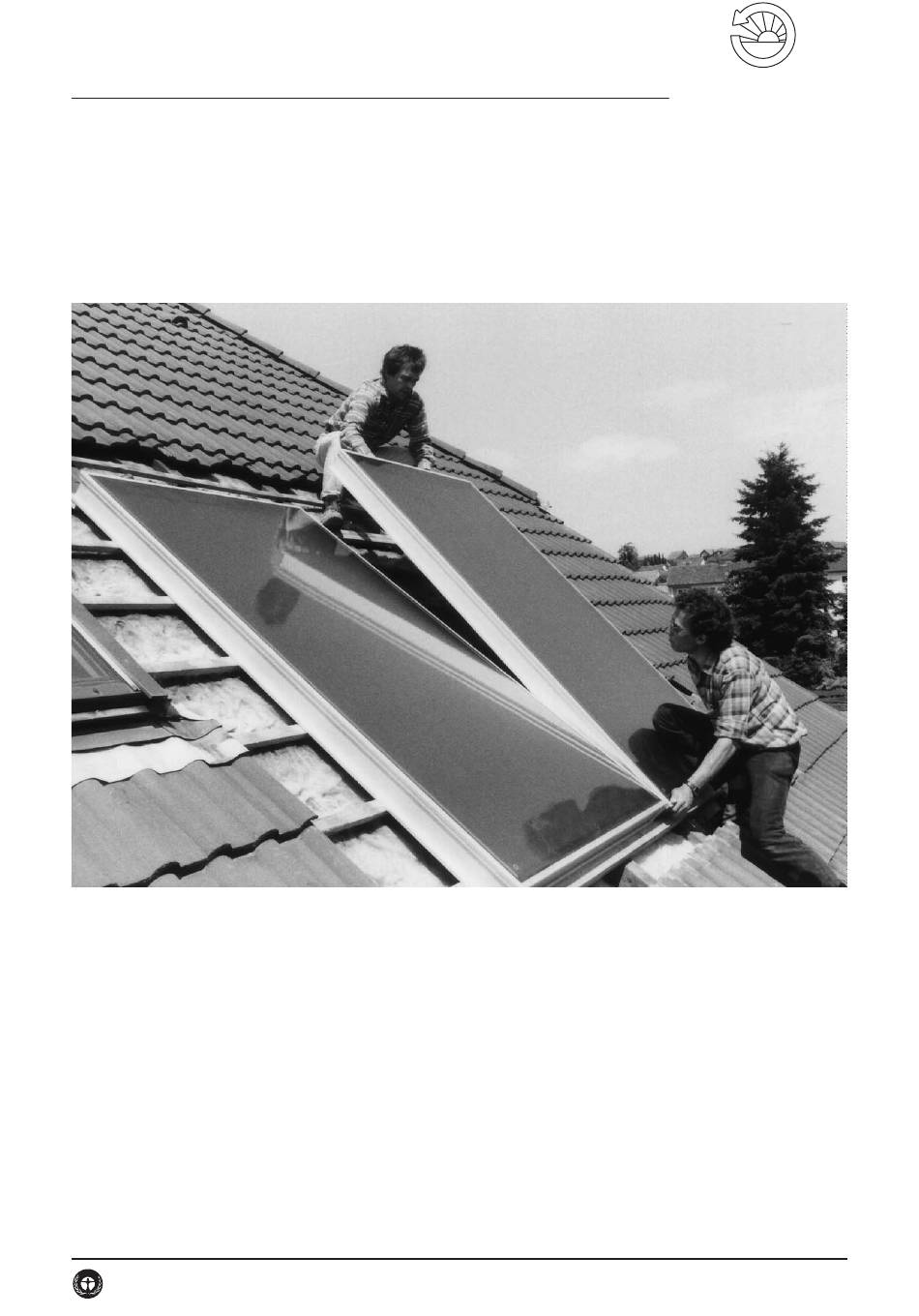

Bild 1 Das EURO-Kollektor Indachsystem lässt sich zu zweit bequem installieren und fügt sich ansprechend in die Dachhaut ein.
Das EURO-Kollektor Indachsystem bietet eine architekto-
nisch ansprechende Lösung für alle Dächer mit einer Nei-
gung größer 27°. Hierbei werden die Kollektoren – im
Hochformat und in Reihenschaltung – in einer Ebene mit
den Dachziegeln eingebaut.
Eindeckbleche aus Titanzinkblech und Bleischürzen bilden
eine dichte und wetterfeste Dacheinbindung.Die Rohran-
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Sonnenkollektoren
schlüsse liegen witterungsgeschützt unter den oberen Ein-
deckblechen.
Der Montagesatz aus vorgefertigten Blechen und einer
Messschablone zur Bestimmung des Einbaufelds ermög-
licht eine schnelle Installation der Kollektorfläche ohne auf
dem Dach zu löten.
Datei-Nr. 8121 1200 06/2002
Wa g n er &C o
S O L A R T E C H N I K
1
1.1
Werbung
Verwandte Anleitungen für WAGNER & CO EURO Serie
Inhaltszusammenfassung für WAGNER & CO EURO Serie
- Seite 1 Wa g n er &C o MONTAGEANLEITUNG S O L A R T E C H N I K EURO-Kollektor Indach Bild 1 Das EURO-Kollektor Indachsystem lässt sich zu zweit bequem installieren und fügt sich ansprechend in die Dachhaut ein. Das EURO-Kollektor Indachsystem bietet eine architekto- schlüsse liegen witterungsgeschützt unter den oberen Ein- nisch ansprechende Lösung für alle Dächer mit einer Nei-...
- Seite 2 Das Indachsystem Eindeckecke Abschlussbleche oben rechts Schaumgummi- band Spenglerschrauben Edelstahlwellschlauch Holzunterlage Eindeckecke links Zellgummiband Kollektor-Indachhalter + Seitenbleche rechts Schnellbau-Schrauben 4x35 Silikon-T-Profil Seitenbleche links Schnellbau-Schrauben 4x70 Dachpappen-Nägel Haft und Dachpappen-Nägel Kollektor-Auflagelatte (B) Abschlussbleche Bleischürze unten Bild 2 Der Eindeckrahmen und seine Bauteile als Grundset . Dieser Montagesatz setzt sich aus den zwei Verpackungseinheiten: Eindeckbleche und Montagesatz zusammen (siehe auch Materialliste).
- Seite 3 3 6 0 m 6 m m 1 0 0 6 m m - 1 6 1 0 0 Mess-Schablone Bild 4 Maße für Einbaufeld und für die Lage der Einbaulatten. Bei der Lattenstärke an den vorhandenen Dachlatten orientieren. Anzahl und Länge der erforderlichen Latten siehe Tabelle 4. Latte B ist im Lieferumfang enthalten.
- Seite 4 Dachneigung größer 27° Bild 5 Längsschnitt durch die Indachmontage. Die Buchstaben A – F geben die Lage der Einbaulatten an. Schnellentlüfter Absperrventil Luft-Bypass Bild 6 Rohr durch Unterspannbahn führen: Unterspannbahn V-för- Bild 7 Entlüftung des Kollektors: Ein Bypass im oberen Verteilerrohr mig einschneiden, oberen breiteren Lappen auf die darüberliegende, gewährleistet die Entlüftung, ohne dass eine Wärmeströmung auftritt.
-
Seite 5: Die Montage
Die Montage Bitte berücksichtigen Sie vor bzw. bei der Montage die folgenden Hinweise: 1. Unfallverhütungsvorschriften und Regeln der Technik beachten! Die wichtigsten Aussagen aus den einschlägigen Unfallverhütungsvorschriften finden Sie auf dem beiliegenden Blatt: ”Sicherheitshinweise zur Kollektormontage” sowie für die Regeln der Technik eine Auflistung der wichtigsten DIN-Vor- schriften. - Seite 6 Bild 11 Lage der Latten mit Hilfe der Schablone (s. Bild 4) anzeichnen Bild 12 Tragegriffe liefern wir auf Wunsch. An beiden Seiten des und Latten mit 65er Nägel befestigen - Latte B schrauben. Kollektors mit Befestigungsklemme - höheren Absatz zum Kollektor -festschrauben.
- Seite 7 Bild 17 Zwischen Profilflügel des T-Profils und Kollektorrahmen zum Bild 18 Kollektoren mit Edelstahlwellschläuchen verbinden. Gegen- Abdichten dünn Silikon auftragen. halten beim Festziehen schützt Kollektoranschluss vor Schäden. Bild 19 Wellschläuche an freie Kollektoranschlüsse und unterm Dach Bild 20 Solarfühler in Fühlerhülse am Kollektoraustritt stecken. Gum- an Cu-Rohr des Solarkreises (mit 1/2"-18 mm Nippel) anschließen.
- Seite 8 Bild 23 Bleischürze mit Kante an Unterseite des Kollektors schieben Bild 24 Seitenbleche in die tiefe Nut am Kollektor einstecken. Unten und mit Dachpappnägeln (5 Stück pro Kollektor) dicht an der Prägung ragt es dann über die Bleischürze. festnageln. Bleistreifen seitlich etwa 15 cm überstehen lassen. Bild 25 Seitenbleche mit drei Befestigungshaften auf Dachlatten fest- Bild 26 Auf der Bleischürze 3 Blechlaschen pro Kollektor möglichst nageln.
- Seite 9 Bild 29 Bleischürze über Seitenbleche umschlagen. Bild 30 Auf den Kollektorrahmen oben dünnes Zellgummiband kle- ben. Bild 31 Eindeckecken oben links und rechts auflegen. Auf diese etwas Bild 32 Ecken mit oberem Abschlussblech am Rand mit jeweils 3 Silikon auftragen. Obere Abschlussbleche auflegen und mit Blechnut Spenglerschrauben (selbstschneidende Schrauben) mit Unterlegschei- in Kollektorfalz einschieben.
- Seite 10 Bild 35 Je nach Ziegeltyp gegebenenfalls zweite Latte von 15 bis 22 Bild 36 Auf oberes Abschlussblech dickes Schaumgummiband bün- mm aufnageln, damit die Neigung der Ziegel mit denen in anderen dig mit dem Falz aufkleben. Reihen übereinstimmt. Bild 37 Wenn Sie die Ziegel auf Seitenbleche legen ggf. eine Bild 38 Zum Schluss Bleischürze an Ziegel anpassen.
-
Seite 11: Die Materialliste
Die Materialliste Indach-Grundset Bauteil Eindeckbleche Abschlussblech oben Abschlussblech unten (1x links, 1x rechts) Kollektor-Auflagelatte (B), 24x48mm, Länge 1205mm Holzunterlage Seitenblech (2x links, 2x rechts) Eindeckecke (1x links, 1x rechts) Mess-Schablone Tabelle 1 Indachmontage-Grundset Eindeckbleche Indach-Grundset Bauteil Montagesatz Schaumgummidichtband grau, 20x20, Länge: 940 mm Silikon-T-Profil (Länge 2.160 mm) mit Silikondichtmasse Bleischürze plissiert und lackiert, 1.500 mm Dachpappennagel... - Seite 12 Indachmontage Bauteil Erweiterungsset Abschlussblech oben Abschlussblech unten, links Holzunterlage Schaumgummidichtband grau, 20x20, Länge 940 mm Silikon-T-Profil, Länge 2.160 mm Bleischürze plissiert und lackiert, 1.500 mm Dachpappennagel Spengler-Schraube selbstschneidend, 4,2x16 mit Scheibe Schnellbau-Schraube verzinkt, 4x70 Zellgummi-Auflageband, 10x3, Länge 1.200 mm Kollektor-Verbindungsschlauch, 1/2", Länge 235 mm Dichtung, 1/2"...
