MONTAGEANLEITUNG
EURO C20/C22 Aufdachmontage

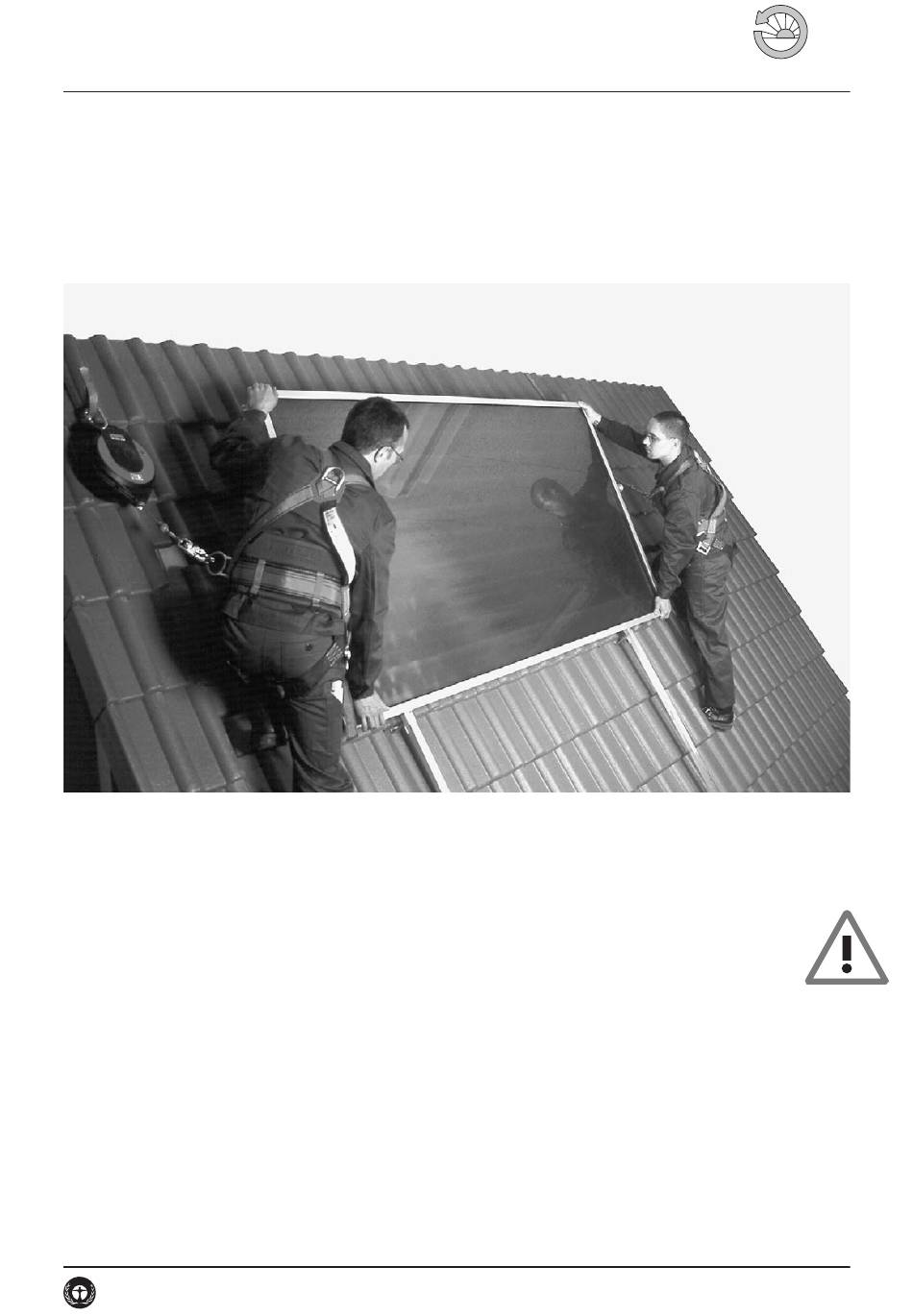

Bild 1 Die EURO-Kollektoren können Sie mit dem Aufdachsystem gut zu zweit montieren ohne zu löten und ohne das Dach zu öffnen.

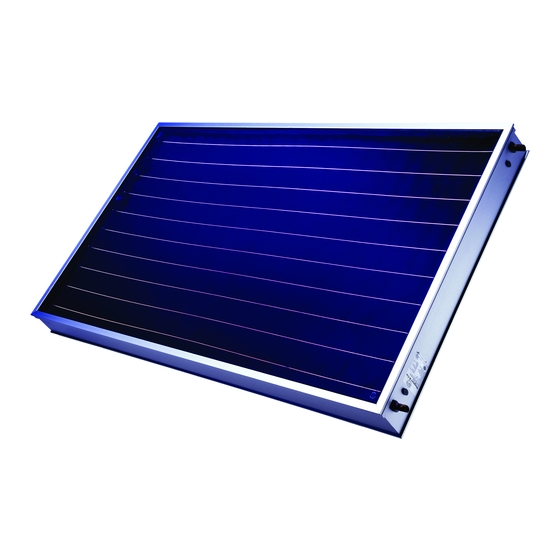

Das EURO-Kollektor-Aufdachsystem ermöglicht eine
schnelle Montage ohne Teile des Daches aufzudecken. Die
Kollektoren werden in zwei Größen geliefert, EURO C20
und EURO C22. Sie können sie sowohl waagrecht als auch
senkrecht installieren und die Lage des Felds unabhängig
vom Raster der Dachsparren festlegen.
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Sonnenkollektoren
Alle Bauteile sind wetterfest bis hin zur Rohrisolierung aus
uv-beständigem und pickfestem Material.
Die Montage der Kollektoren können Sie gut zu zweit aus-
führen – mit normalem Werkzeug und ohne auf dem Dach
zu löten!
D-EURO-C20-C22-Aufdachmontage-MA-0502-11211100
Wagner& Co
Bauseits benötigen Sie für die
Rohrdurchführung zwei Lüfterziegel
entsprechend Dachziegeltyp
1.1
1

Werbung

loading

Verwandte Anleitungen für WAGNER & CO EURO C20

Inhaltszusammenfassung für WAGNER & CO EURO C20

  • Seite 1 Montage ohne Teile des Daches aufzudecken. Die uv-beständigem und pickfestem Material. Kollektoren werden in zwei Größen geliefert, EURO C20 Die Montage der Kollektoren können Sie gut zu zweit aus- und EURO C22. Sie können sie sowohl waagrecht als auch führen –...
  • Seite 2 Das Aufdachsystem Bild 2 Grundset EURO-Kollektor-Aufdachmontage für waagrechte oder senkrechte Kollektoranordnung (hier am Beispiel der waagrechten Kol- lektoranordnung): 1 Sparrenanker, 2 Schnellbau-Schrauben 6x80, 3 Hammerkopfschraube aus Edelstahl M10x30 mit Mutter, 4 Kollektorschiene, 5 Erweiterungs-Kollektorschiene, 6 Kupplungsstück mit Hammerkopfschrauben aus Edelstahl M10x30 mit Mutter, 7 EURO-Befestigungsklemme mit Hammerkopfschraube aus Edelstahl M10x30 und zwei Muttern, 8 EURO-Kollektor (nicht Bestandteil des Grundsets), 9 Abdeck-T-Profil aus Sili- kon, 10 Edelstahlwellschlauch mit Überwurfmuttern ½"...
  • Seite 3 Die Dachverbindung Das Aufdachsystem aus Sparrenankern, Montageschienen und Hammerkopfschrauben garantiert einen sicheren Halt der Kollektoren (Bild 4). Die Sparrenanker werden mit Schnellbau-Schrauben (6x80) an den Dachsparren befes- tigt. Falls das nicht möglich ist, wie z.B. bei der Berliner Welle, Wechsel aus mind. 60x80er Kantholz einbauen. Montageschienen werden über Hammerkopfschrauben mit den Sparrenankern verbunden.
  • Seite 4 1,8 - 2,1m 1,8 - 2,1m Bild 9 Waagrechte Kollektoranordnung bis zu vier EURO C20 in Reihenschaltung. Die Montageschienen verlaufen hier von oben nach unten. Vier Einheiten können auch in einer Kombination aus Parallel- und Reihenschaltung verbunden werden (siehe rechts).

  • Seite 5: Die Montage

    Die Montage Bitte berücksichtigen Sie folgende Hinweise vor bzw. bei der Montage: 1. Unfallverhütungsvorschriften und Regeln der Technik 4. Randbereiche beachten! auf dem beiliegenden Blatt „Sicherheitshinweise zur Kol- Bei Dachneigungen unter 35° dürfen die Kollektoren im lektormontage“ beachten. Randbereich nicht installiert werden. Bei Hausbreiten inkl. Dachüberstand bis 8 m beträgt die Breite des Randbe- 2.
  • Seite 6 Bild 17 Nur bei senkrechter Kollektormontage vor dem Verbinden der Bild 18 Bei Arbeiten auf dem Dach beachten Sie bitte der eigenen Si- Schienen jeweils zwei Aufdach-Kollektorhalter aufschieben und links cherheit zuliebe unsere ”Sicherheitshinweise zur Kollektormontage”. und rechts des Kupplungsstücks positionieren. Bild 19 Kollektorfeld auf dem Dach ausmessen und entsprechende Bild 20 Sparrenanker mit Spax-Schrauben (6x80) befestigen.
  • Seite 7 Bild 23 Kollektor an den unteren beiden Schraubbolzen auf den Bild 24 Den Kollektor an der Unterkante und Oberkante mit Befesti- Kollektorschienen absetzen. gungsklemme so an Kollektorschiene fixieren, dass eingeprägter Pfeil zum Kollektor zeigt (s. Lupe 2). Bild 25 Unteren Kollektor mit der Oberkante unter Befestigungsklem- Bild 26 Nur bei senkrechter Anordnung zunächst Kollektoren in Auf- me schieben und die unteren Befestigungsklemmen so festschrauben, dach-Kollektorhalter einsetzen.

  • Seite 8: Die Materialliste

    Bauteile für EURO C20 und EURO C22 Grundset Erweiterungsset Hammerkopfschraube aus Edelstahl M10x30 mit Mutter Kollektorschiene, Länge: 1257 mm (EURO C20); 1202 mm ( EURO C22) Erweiterungs-Kollektorschiene mit Kupplungsstück, L 1223 mm (C20); 1168 mm (C22) EURO-Befestigunsklemme mit Mutter M10 EURO-Kollektorhalter (nur für senkrechte Kollektoranordnung erforderlich) Abdeck-T-Profil aus Silikon Edelstahlwellschlauch mit Überwurfm.
