7 Anschluss CompTrol Lite – Außengerät
KX-Außengeräte verfügen über einen CNY- und einen CNH-Kontakt auf der Elektronik-Platine (weiße Buchsen, 2-polig).
Das CompTrol Lite wird mit dem geschirmten Kabel (nicht im Lieferumfang der Zusatzplatine) an diesen Kontakten
angeschlossen und bietet folgende Funktionen:
Ausgänge als potentialfreie Wechselkontakte, belastbar bis max. 230 V AC / 5 A für
Betriebsmeldung (sobald ein an das Außengerät angeschlossenes Innengerät eingeschaltet ist) → X1.1-3
-
Störmeldung (für das jeweilige Außengerät) → X4.1-3
-
Spannungsüberwachung (für das jeweilige Außengerät) → X7.1-3
-
Eingang für Spannungsüberwachung
Anschluss der Spannungsversorgung (L1 und N vom Klemmenblock) an XE3.1 und XE3.2
-
Eingang 230 V AC (XE3.1-2) ermöglicht alternativ zur Spannungsüberwachung wahlweise die Aktivierung von
Referenz- oder Zwangsbetrieb Kühlen / Heizen zur externen Umschaltung
-
Silent-Mode
-
Demand-Mode zur Lastreduzierung oder Lastabwurf
-
Emergency-Mode zur übergeordneten Abschaltung der Gesamtanlage.
-
Eingang für externe Alarmmeldung zusätzlich zu schalten über
externer potentialfreier Kontakt brückt → XE2.1-2 (muß in max. 1 m Entfernung installiert werden !)
-
Der Testschalter (S5) ermöglicht die Prüfung der installierten Signalweiterleitung für Störung/Alarm (über X4.1-3).
Das CompTrol-Kabel CNY/H kann mit einem geschirmten 3-adrigen Kabel maximal bis zu 5 m verlängert werden. Die
Schirmung ist einseitig am Außengerät zu erden.

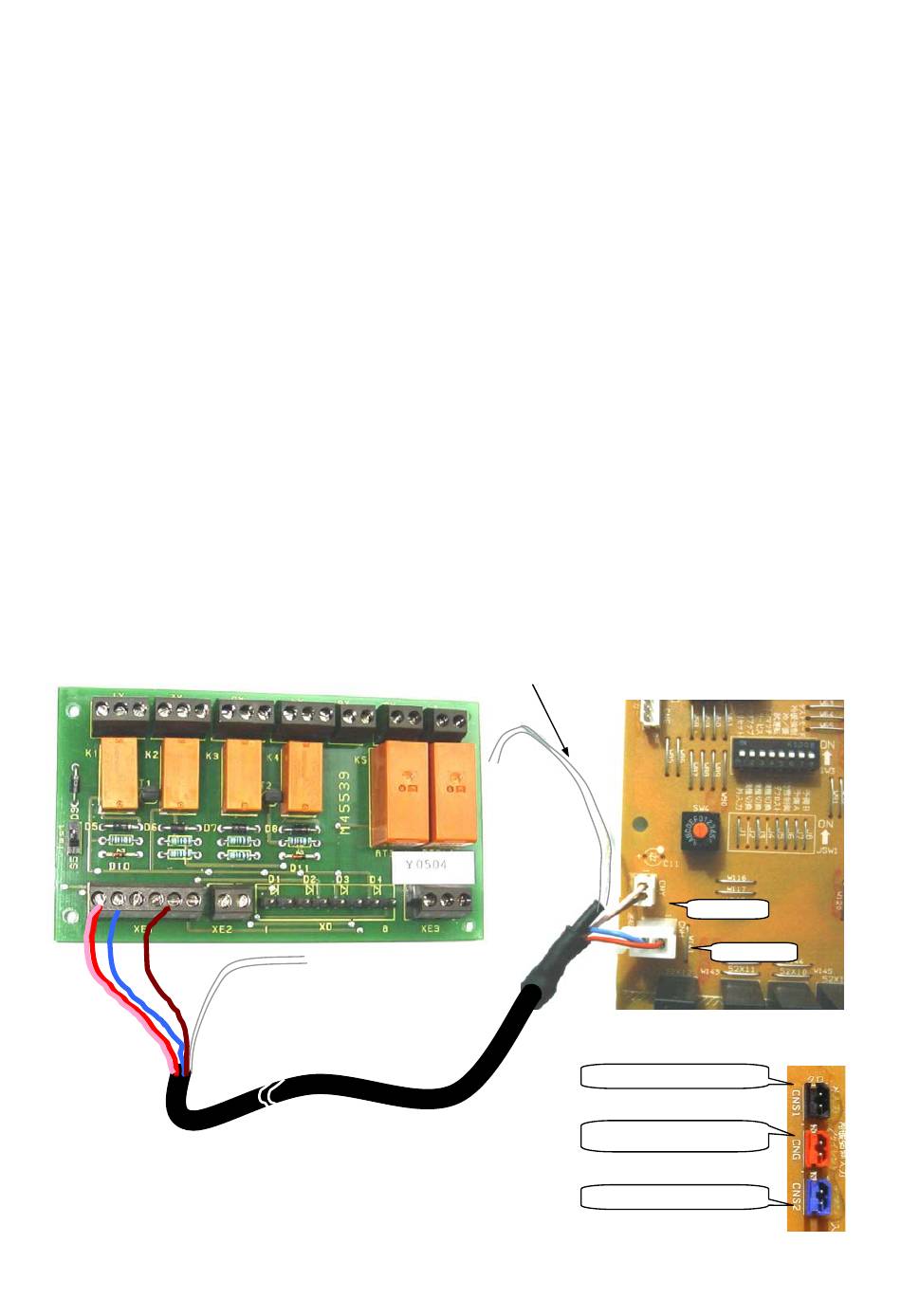

Platine CompTrol Lite
Klemmen-Belegung XE1:
XE1-1: rot-rosa
->
XE1-2: blau
->
XE1-5: braun
->
© STULZ GmbH, Hamburg
+12 V DC
Betrieb
Fehler
Schirm am Außengerät erden !
- 9 -
Platine Außengerät
CNY-Kontakt
CNH-Kontakt
Weitere Funktionen (zu steuern über XE3):
CNS1-Kontakt -> Not-Aus
CNG-Kontakt -> Zwangsbetrieb,
Silent-Mode
CNS2-Kontakt -> Lastabwurf
Änderungen vorbehalten !
