8 Anschluss CompTrol Lite – Zentralfernbedienung
Die Zentralfernbedienung SLA-2A-E verfügt über einen CN2-Kontakt auf der Elektronik-Platine (weiße Buchse, 7-polig).
Das CompTrol Lite wird mit dem CN2-Kabel (im Lieferumfang der SLA-2A-E enthalten) angeschlossen und bietet
folgende Funktionen:
Ausgänge als potentialfreie Wechselkontakte, belastbar bis max. 230 V AC / 5 A für
Betriebsmeldung (sobald ein im Super Lynk System angeschlossenes Innengerät eingeschaltet ist) → X1.1-3
-
Alarmmeldung (sobald ein im Super Lynk System angeschlossenes Gerät eine Störung aufweist) → X4.1-3
-
Eingang für externe Steuerung (z.B. durch externe Zeitschaltuhr) wahlweise zu schalten über
externes 230 V - Signal
-
externer potentialfreier Kontakt (muß in max. 1 m Entfernung installiert werden !) → X6.1-2
-
Wahlweise kann über die Eingänge X5.1-2 oder X6.1-2 eine der folgenden Funktionen gesteuert werden:
Fern-Ein/Aus Innengeräte (grünes Kabel an XE1.6)
-
Demand-Mode zur Lastreduzierung oder Lastabwurf (gelbes Kabel an XE1.6)
-
Emergency-Mode zur übergeordneten Abschaltung der Gesamtanlage (weißes Kabel an XE1.6)
-
Eingang für externe Alarmmeldung zusätzlich zu schalten über
externer potentialfreier Kontakt brückt → XE2.1-2 (muß in max. 1 m Entfernung installiert werden !)
-
(z.B. kann ein externes Thermostat für eine Temperatur-Grenzwert-Überwachung angeschlossen werden)
Der Testschalter (S5) ermöglicht die Prüfung der installierten Signalweiterleitung für Alarm/Fehler.
Das CN2-Kabel kann mit einem geschirmten 6-adrigen Kabel maximal bis zu 5 m verlängert werden.

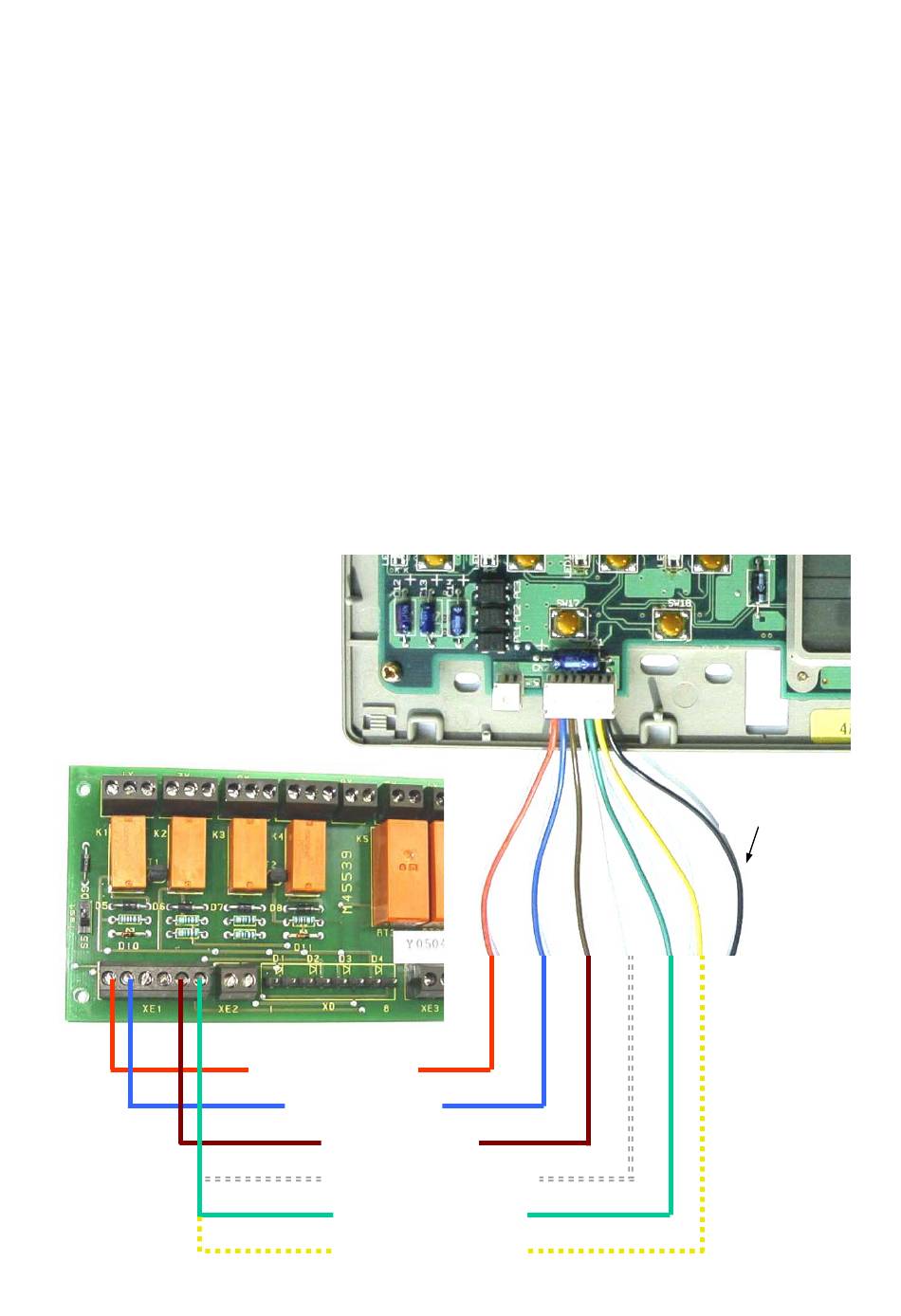

Platine SLA-2A-E
Platine CompTrol Lite
Änderungen vorbehalten!
→ X5.1-2
XE1-1: Rot - +5 V DC
XE1-2: Blau - Betrieb
XE1-5: Braun - Alarm
Optional -> XE1-6: Weiß – Not-Aus
XE1-6: Grün - Fern-Ein/Aus
Optional ->XE1-6: Gelb - Demand
- 10 -
CN2-Kontakt
Schwarz:
nicht anzuschließen
© STULZ GmbH, Hamburg
