Conexión
frecuencia GND
(potencial de referen-
cia para frecuencia)
Conexión GND
(potencial de re-
ferencia para co-
rriente, tensión
y alimentación
de sensores)
Conexión
alimentación de
sensores +24 V

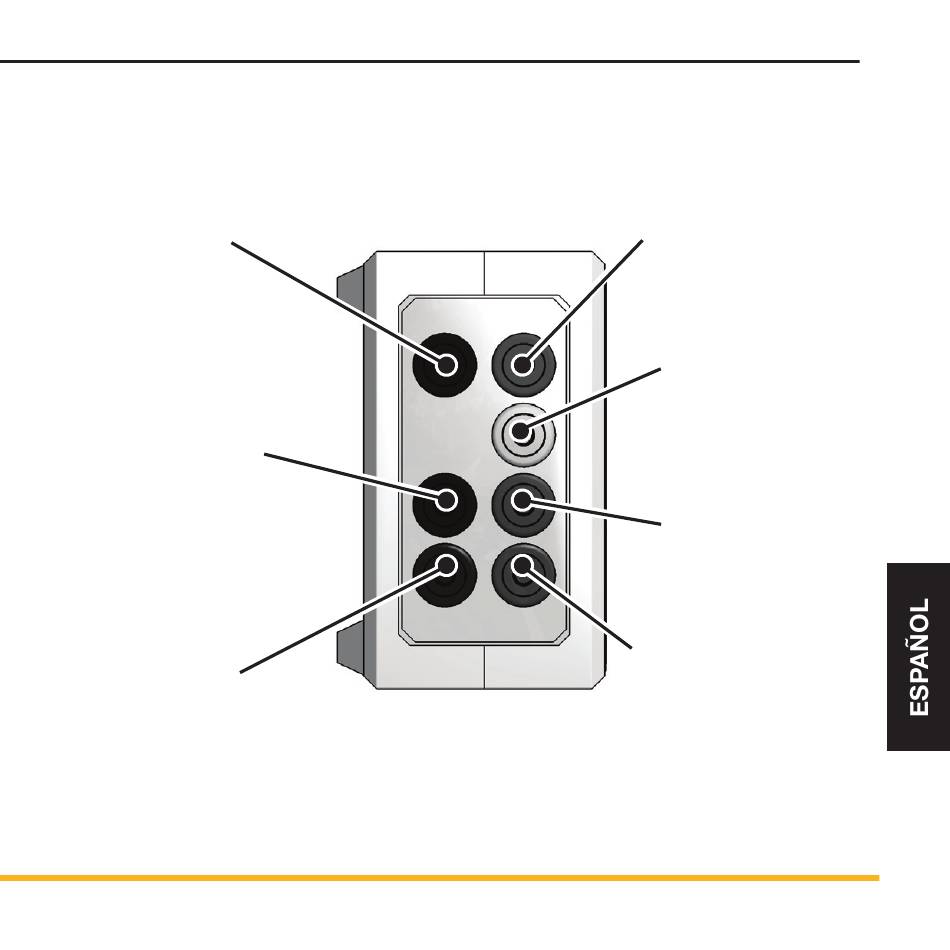

Fig. 3: Conexiones de corriente, tensión y frecuencia
V1.0/10/14
Construcción y funcionamiento
Conexión
frecuencia 1 Hz...5 kHz
Conexión
medición
de tensión
-48...+48 V
Conexión
medición de
corriente
-4...+4 A
Conexión
medición de
corriente
-200...+200 mA
