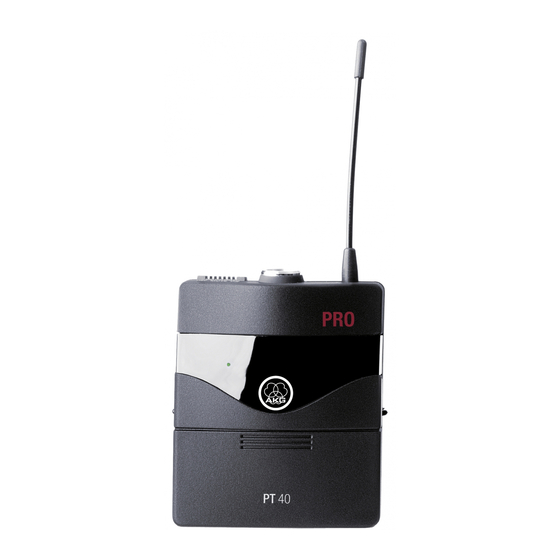

AKG PT40 PRO Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
PT 40_2008_Hex:Layout 1
PT 40 PRO
PT 40 FLEXX
BEDIENUNGSANLEITUNG
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS
Please read the manual before using the equipment!
MODE D'EMPLOI
. . . . . . . . . . . . . . . .
Veuillez lire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO
Prima di utilizzare l'apparecchio, leggere il manuale!
MODO DE EMPLEO
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO
Favor leia este manual antes de usar o equipamento!
01/17/2008
09:51
S. 2
. .
p. 15
. . . . . . . .
p. 27
p. 39
. . . . .
p. 51
. . . . . . . . . . . .
p. 63
. . . . . . . .
Seite 1
(Schwarz/Black Auszug)
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für AKG PT40 PRO
Inhaltszusammenfassung für AKG PT40 PRO
- Seite 1 PT 40_2008_Hex:Layout 1 01/17/2008 09:51 Seite 1 (Schwarz/Black Auszug) PT 40 PRO PT 40 FLEXX BEDIENUNGSANLEITUNG S. 2 Bitte vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS p. 15 ..Please read the manual before using the equipment! MODE D’EMPLOI p.
- Seite 2 PT 40_2008_Hex:Layout 1 01/17/2008 09:51 Seite 2 (Schwarz/Black Auszug) PT 40 PRO/FLEXX...
-
Seite 3: Inhaltsverzeichnis
PT 40_2008_Hex:Layout 1 01/17/2008 09:51 Seite 3 (Schwarz/Black Auszug) Inhaltsverzeichnis Seite 1 Sicherheit und Umwelt.......................4 1.1 Sicherheit ..........................4 1.2 Umwelt ..........................4 2 Beschreibung..........................5 2.1 Einleitung..........................5 2.2 Lieferumfang.........................5 2.3 Optionales Zubehör........................5 2.4 Taschensender PT 40 PRO .....................5 2.4.1 Bedienelemente......................5 2.5 Taschensender PT 40 FLEXX ....................6 2.5.1 Bedienelemente......................6 2.6 Mikrofone, Gitarrenkabel ......................7 3 Inbetriebnahme .........................8... -
Seite 4: Sicherheit Und Umwelt
11. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen An- wendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen. 1.2 Umwelt 1. Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Ge- häuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß... -
Seite 5: Beschreibung
Seite 5 (Schwarz/Black Auszug) 2 Beschreibung Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte 2.1 Einleitung lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. -
Seite 6: Taschensender Pt 40 Flexx
3 Audio-Eingangsbuchse: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Li- nepegel. Durch die Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw. des Gi- tarrenkabels MKG L werden automatisch die richtigen Kontakte belegt. 4 Frequenzwahlschalter: Mit diesem Schiebeschalter können Sie den Sender auf eine von drei verschie denen Trägerfre quenzen innerhalb des Trägerfrequenzbandes des Sen-... -
Seite 7: Mikrofone, Gitarrenkabel
• CK 55 L, C 417 L, C 520 L, C 555 L • C 516 ML, C 518 ML, C 519 ML Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den Taschen- sender anschließen möchten, beachten Sie bitte, dass Sie eventuell den Stecker Ihres Mi- krofons umlöten oder durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen. -
Seite 8: Inbetriebnahme
PT 40_2008_Hex:Layout 1 01/17/2008 09:51 Seite 8 (Schwarz/Black Auszug) 3 Inbetriebnahme 3.1 Batterien einlegen und testen (PT 40 PRO und PT 40 FLEXX) Abb. 3: Batterie in den Ta- schensender PT 40 PRO oder PT 40 FLEXX einlegen. Siehe Abb. 3. 1. -
Seite 9: Mikrofon/Instrument Anschließen (Pt 40 Flexx)
PT 40_2008_Hex:Layout 1 01/17/2008 09:51 Seite 9 (Schwarz/Black Auszug) 3 Inbetriebnahme • Stecken Sie den Klinkenstecker des Gitarrenkabels MKG L an die Ausgangsbuchse Siehe Abb. 4. Ihres Instruments und den Mini-XLR-Stecker des Gitarrenkabels an die Audio-Ein- gangsbuchse (2) des Taschen senders an. 3. -
Seite 10: Etikett Einlegen (Pt 40 Pro Und Pt 40 Flexx)
PT 40_2008_Hex:Layout 1 01/17/2008 09:52 Seite 10 (Schwarz/Black Auszug) 3 Inbetriebnahme Siehe Abb. 5. 7. Stellen Sie mit dem im Batteriefachdeckel (3) integrierten Schraubenzieher (7) den GAIN- Regler (8) so ein, dass die AF CLIP-LED am Empfänger gelegentlich kurz aufleuchtet. 8. -
Seite 11: Mikrofontechnik
• Sie können das Mikrofon exakt an die Kopfform und die jeweilige Anwen- dung anpassen. Details dazu finden Sie in der Bedienungsanleitung des C 555 L auf www.akg.com. • Wenn das Mikrofon "poppt" ("p" und "t" werden unnatürlich laut übertra- gen), platzieren Sie die Mikrofonkap- sel etwas weiter vom Mund weg (nach hinten oder nach unten). -
Seite 12: Abtropfring
PT 40_2008_Hex:Layout 1 01/17/2008 09:52 Seite 12 (Schwarz/Black Auszug) 4 Mikrofontechnik 4.2.3 Abtropfring Abb. 8: Abtropfring am C 555 L Ein spezieller Abtropfring an der Mikrofonkapsel erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich. Dies verhindert, dass die Einsprechschlitze des Mikrofons durch Schweiß... -
Seite 13: Fehlerbehebung
PT 40_2008_Hex:Layout 1 01/17/2008 09:52 Seite 13 (Schwarz/Black Auszug) 6 Fehlerbehebung Fehler Mögliche Ursache Behebung Kein Ton. 1. Steckernetzteil ist nicht an Empfän- 1. Steckernetzteil an Empfänger und ger bzw. Netzsteckdose ange- Netz anstecken. schlossen. 2. Empfänger ist ausgeschaltet. 2. Empfänger mitttels ON/OFF-Taste einschalten. -
Seite 14: Technische Daten
Speisung für Mikrofonkapsel: 4 V/4,7 kOhm (Stift 3) Abmessungen: 60 x 74 x 30 mm Nettogewicht: 60 g Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern. PT 40 PRO/FLEXX... - Seite 75 PT 40_2008_Hex:Layout 1 01/17/2008 09:53 Seite 75 (Schwarz/Black Auszug) Fig. 9 Manual Supplement ”1” ”2” ”3” ”1/2/3?” Manual Supplement PT 40 PRO/FLEXX...
