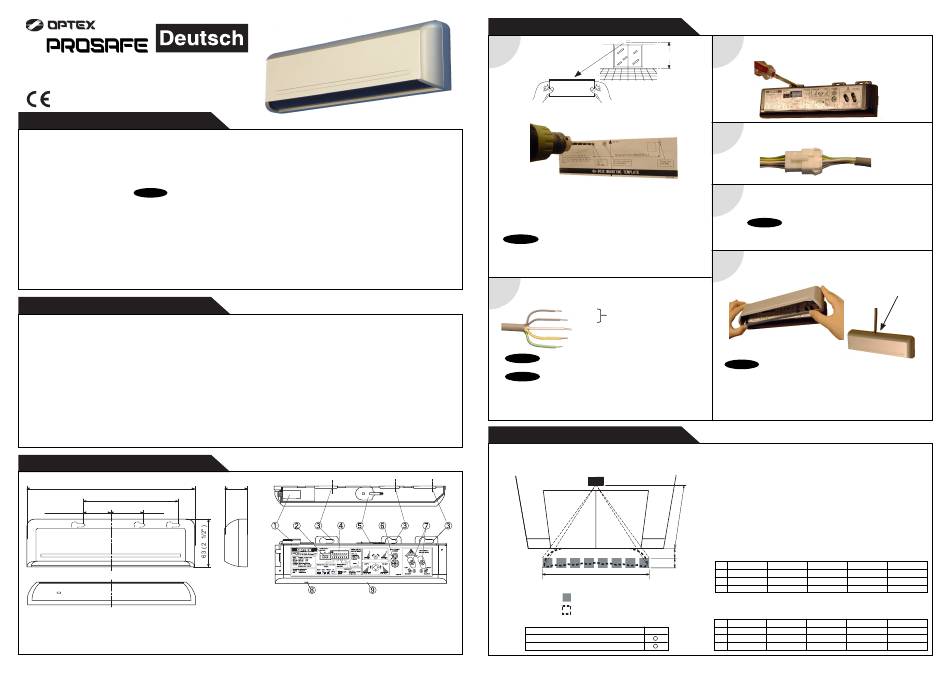

Optex PROSAFE OA-Presence Bedienungsanleitung

OA-Presence
HERSTELLERERKLÄRUNG
Lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch, um einen einwandfreien Betrieb dieses Optex-Sensors
sicherzustellen. Das Versäumnis, diese Bedienungsanleitung zu lesen, kann einen unsachgemäßen Betrieb des Sensors nach sich
ziehen und schwere Verletzungen oder Todesfälle verursachen. Dieses Produkt ist ein kontaktloser Aktivierungsschalter zur
Montage an der Kopfplatte der Automatiktür. Für keine anderen Verwendungszwecke einsetzen; anderenfalls können ordnungsgemäßer
Betrieb und Sicherheit nicht gewährleistet werden.
Warnhinweise:
1. Den Anweisungen (besonders Hinweis ) in dieser Bedienungsanleitung bei Montage und Einstellung des Sensors folgen.
2. Beim Einstellen des Sensor-Bereichmusters sicherstellen, dass im Montagebereich keine Verkehrbewegungen stattfinden.
3. Vor dem Einschalten des Stroms die Verkabelung zwecks Vermeidung von Schäden oder Fehlfunktionen der Ausrüstungen, die
am Sensor angeschlossen sind, überprüfen.
4. Den Sensor nicht selbst zerlegen, umbauen oder reparieren; anderenfalls können Stromschläge oder eine Ausfall des Sensors
verursacht werden.
5. Den Sensor nur gemäß der beigefügten Anleitungen verwenden.
6. Sicherstellen, dass der Sensor entsprechend der örtlichen Vorschriften und den in Ihrem Land geltenden Normen montiert wird.
7. Vor Verlassen des Montagebereichs sicherstellen, dass diese Ausrüstung einwandfrei funktioniert und den Besitzer/Betreiber
des Gebäudes über die ordnungsgemäße Funktionsweise der Tür und dieses Sensors instruieren.
TECHNISCHE DATEN
Modell : OA-Presence
Farbe : Silber / Schwarz / Weiß
Montagehöhe : max. 3,0 m (9'10")
Erfassungsbereich : Siehe "ERFASSUNGSBEREICH"
Erfassungstechnik : aktive Infrarotreflexion
Erfassungswinkel : 4°, pro Klick in 1° Schritten einstellbar
(tief/flach)
Einstellung der : 7°, pro Klick in 3,5° Schritten einstellbar
Erfassungsbreite (rechts/links)
Stromversorgung : 12 bis 30 V WS / GS
Stromentnahme : max. 160 mA (bei 12 V WS)
Betriebsanzeige : Grün / Bereitschaft
Rot / Erfassung aktiv
ABMESSUNGEN
221 ( 8 11/16" )
125 ( 4 15/16" )
36 ( 1 7/16" ) 43 ( 1 11/16" )
Ausgang : Relais 1c max. 50 V 0,3 A
(max. Isolationswiderstand)
Relaishaltezeit : 0,5 Sekunden
Ansprechzeit : < 0,3 Sekunden
Betriebstemperatur : -20°C bis +55°C (-4°F bis 131°F)
Gewicht : 200 g (7,1 oz.)
Zubehör : 1 Kabel, 3 m (9'10")
2 Montageschrauben
1 Bedienungsanleitung
1 Montageschablone
1 Bereichseinstellwerkzeug
* Die hier aufgeführten technischen Daten können im Sinne
von Verbesserungen ohne vorherige Ankündigung
geändert werden.
29.9 ( 1 3/16" )
mm (Zoll)
1 : Anschluss 6 : Bereichseinstellschraube
2 : Empfindlichkeitsschalter 7 : Einstellblenden für die
3 : Montagelöcher
4 : DIP-Schalter 8 : Betriebsanzeige
5 : Bereichseinstellwerkzeug 9 : Erfassungsfenster
INSTALLATION
1
Montageschablone
1. Die Montageschablone an der Montagefläche
befestigen.
2. Zwei Montagelöcher bohren (Ø 3,4 mm oder 1/8")
3. Um das Kabel bis zum Kopf zu verlegen, ein Kabelloch
(Ø 8 mm oder 5/16") bohren.
4. Nach Bohren der Löcher die Montageschablone wieder
entfernen.
Hinweis
Achten Sie darauf, dass die Montagehöhe innerhalb der
in den TECHNISCHEN DATEN vorgeschriebenen
Montagehöhe liegt.
2 Die Kabel sind so angeordnet, dass sie ordnungsgemäß
an die Türsteuerung angeschlossen werden können.
Grau
Grau
Weiß :
Gelb
Grün :
Hinweis
Die Kabel nur bei ausgeschaltetem Strom anschließen.
Hinweis
Achten Sie darauf, beim Verlegen des Kabels durch das
Kabelloch nicht die Isolierung zu beschädigen. Anderenfalls
könnte es zu elektrischen Schlägen oder Störung des
Sensors kommen.
ERFASSUNGSBEREICH
Die folgende Abbildung zeigt die Erfassungsbereiche.
: Emissionspunkt
: Erfassungsbereich
Bewegungsbreite
Erfassungsbetrieb
Anwesenheit
Bewegung
3
Die Abdeckung entfernen und den Sensor mit den
Schrauben befestigen.
max.3m
4
Das Kabel an den Sensoranschluss anschließen.
5 Die Stromversorgung für den Sensor einschalten. Die
einzelnen Erfassungsbereiche abstimmen und die
Schalter einstellen. (siehe „EINSTELLUNG")
Hinweis
Achten Sie darauf die Kabel richtig an die Steuerung
anzuschließen, bevor Sie den Strom einschalten.
6
1. Die Abdeckung wieder auf den Sensor aufsetzen.
2. Wenn die Verkabelung freiliegen soll, zerbrechen Sie
die Ausbrechstelle für das Kabel.
Stromversorgung
12 bis 30 V WS / GS
COM.
: N.O.
N.C.
Hinweis
Den Sensor nicht ohne Abdeckung verwenden. Den Sensor
entweder innen installieren oder einen Regenschutz
(gesondert erhältlich) verwenden, wenn Sie das Kabel durch
die Ausbrechstelle verlegen. Anderenfalls könnte es zu
elektrischen Schlägen oder Störung des Sensors kommen.
Achten Sie darauf, den Strom einmal aus und dann wieder
einschalten. Und nach der Einstellung einen Gehtest in allen
Erfassungsbereichen vorzunehmen.
* Die im folgenden Diagramm genannten Werte gelten für die
Emissionspunkte und nicht für den Erfassungsbereich. Der
tatsächliche Erfassungsbereich kann je nach Umgebungslicht,
Farbe / Material / Geschwindigkeit des eintretenden Objekts,
A
sowie Farbe / Material des Fussbodens kleiner werden.
C
B
A 2.00
B 0.14
D
C 0.16
D 2.10
A 6' 6 3/4" 7' 2 5/8"
B 11" 1' 3/16"
C 6 5/16"
D 6' 10 11/16" 7' 6 9/16"
Ausbrechstelle
[ m ]
2.20 2.50 2.70 3.00
0.16 0.18 0.19 0.21
0.18 0.20 0.22 0.25
2.30 2.60 2.80 3.10
[ Fuß, Zoll ]
8' 2 7/16" 8' 10 5/16" 9' 10 1/8"
1' 1 3/4" 1' 2 15/16" 1' 4 9/16"
7 1/16" 7 7/8" 8 11/16" 9 13/16"
8' 6 3/8" 9' 2 1/4" 10' 2 1/16"
