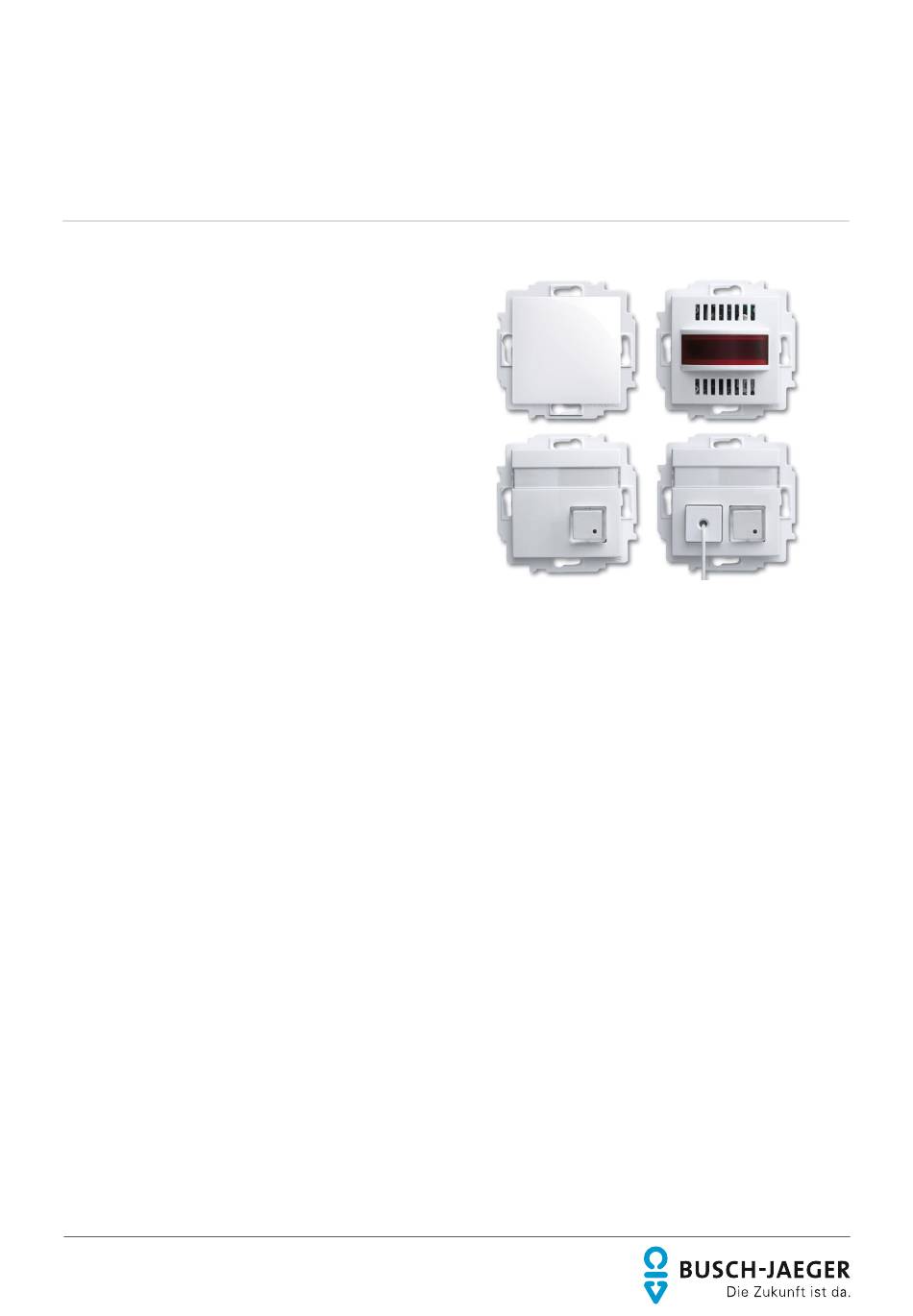

- Seite 1 2CKA001373B9007 │ 19.05.2017 Systemhandbuch ® Busch-Infoline Ruf-Set für Behinderten-WC 1510 UC- ... -101...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................... 3 Sicherheit ..................................4 Verwendete Hinweise und Symbole ....................... 4 Bestimmungsgemäßer Gebrauch ........................5 Bestimmungswidriger Gebrauch ........................5 Zielgruppe / Qualifikation des Personals ......................6 2.4.1 Bedienung ..............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................... 6 Sicherheitshinweise ............................ -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Geräteübersicht Alarmmelde-Einsatz Netzteil-Einsatz Abb. 1: 1515 U-...-101 Abb. 2: 1518 U Signal- / Abstelltaster-Einsatz Abb. 3: 1520/1 UK-101 Hinweis Maximal 8 Alarmtaster können gemeinsam am System betrieben werden. Systemhandbuch 2CKA001373B9007 │9... -
Seite 10: Funktionen
Aufbau und Funktion Abb. 4: 1520/1 UKZ-101 Funktionen Über den im Zimmer befindlichen Signaltaster-Einsatz (1520/1 UK-101 / 1520/1 UKZ-101) kann ein Ruf ausgelöst werden. Das Rufsignal wird an den Alarmmelde-Einsatz (1515 U-...-101) übertragen. Der Alarmmelde-Einsatz erzeugt nach Auslösen eines Rufs ein permanentes akustisches und optisches Signal. -
Seite 11: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten 1510 UC- ... -101 1511 U 1539 U 1563 U-12 1561 U-101 1564 U-1X 1566 U 1520/1 UK-101 1520/1 UKZ-101 Systemhandbuch 2CKA001373B9007 │11... -
Seite 12: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –... -
Seite 13: Montage
Anschluss, Einbau / Montage Montage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände ! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen sie den Aufsatz nur mit den Händen ab. – Verwenden sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. - Seite 14 Anschluss, Einbau / Montage Folgende Schritte zum Montieren des Gerätes durchführen: 1. Schließen Sie die Kabel am UP-Einsatz an. – Für die Anschlussbelegung, siehe Kapitel 5.3 „Elektrischer Anschluss“ auf Seite 16. Abb. 6: Kabel anschließen 2. Bündeln Sie die Adern des Netzkabels (230 V) mit den mitgelieferten Kabelbindern [b].
- Seite 15 Anschluss, Einbau / Montage 4. Montieren Sie den UP-Einsatz in eine Unterputzdose nach DIN 49073-1. 5. Befestigen Sie das Gerät mit Schrauben in der Unterputzdose. Abb. 8: UP-Einsatz montieren 6. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf.
-
Seite 16: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss Hinweis – Die Leitungen des Rufsystems dürfen nicht in einem mehradrigen Kabel zusammen mit Leitern die Netzspannung führen, verlegt werden. – Die Leitungen des Rufsystems dürfen nicht mit Leitern die Netzspannung führen gemeinsamen in einem Installationsrohr verlegt werden. –... -
Seite 17: Leitungsquerschnitt
Anschluss, Einbau / Montage 5.3.1 Leitungsquerschnitt Hinweis Der minimale Leitungsquerschnitt beträgt 0,6 mm. Bei Leitungsquerschnitten kleiner als 0,6 mm ist die Stromversorgung trotzdem gesichert. Nennstrom für verschiedene Leitungsquerschnitte Leitungsquerschnitt Nennstrom Dauerkurzschluss-Strom in mm in A 19,2 Tab.1: Nennstrom für verschiedene Leitungsquerschnitte 16 A 230 V ~ RE S E T... -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Prüfen Sie die Funktion aller Geräte wie folgt: 1. Messen Sie die Betriebsspannung (siehe Kapitel 9 „Technische Daten“ auf Seite 22). 2. Drücken Sie den Signaltaster. / Ziehen Sie an der Zugschnur des Signaltaster-Einsatzes. 3. Prüfen Sie, ob das Beruhigungslicht im Signaltaster-Einsatz leuchtet und der Alarmmelde- Einsatz ein akustisches und optisches Signal sendet. -
Seite 19: Bedienung
Bedienung Bedienung Ruf auslösen Um einen Ruf auszulösen gibt es zwei Varianten: Drücken Sie den Signaltaster im 1520/1 UK-101. ■ Abb. 11: 1520/1 UK-101 Ziehen Sie an der Zugschnur oder drücken Sie den ■ Signaltaster des 1520/1 UKZ-101. Abb. 12: 1520/1 UKZ-101 Das Beruhigungslicht im Signaltaster-Einsatz signalisiert der Hilfe suchenden Person, dass sein Ruf ausgelöst wurde. -
Seite 20: Ruf Abstellen
Bedienung Ruf abstellen Der Ruf Der Ruf wird durch Betätigung des Abstelltasters deaktiviert. Abb. 13: 1520/1 UK-101 Hinweis Wenn ein Ruf bereits abgestellt wurde aber weitere Hilfe benötigt wird, muss die Ruftaste erneut gedrückt werden. Systemhandbuch 2CKA001373B9007 │20... -
Seite 21: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 22: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Nennspannung: 230 V AC, ±10 %, 50 Hz Nennstrom: 110 mA AC / 60 mA DC Ausgangsspannung: 15 V AC (SELV) Verlustleistung: 2000 mW Schleifenstrom: 5 mA Auslöseverzögerung: 0,1 s Tonfrequenz: 2300 Hz Schalldruck: 70 dB / 1 m Temperaturbereich: 0 °C …... -
Seite 23: Index
Index Index Anforderungen an den Installateur ........12 Leitungsquerschnitt ..............16 Anschluss, Einbau / Montage ..........12 Aufbau und Funktion ............. 9 Montage ................13 Bedienung ............... 6, 19 Bestimmungsgemäßer Gebrauch .......... 5 Qualifikation des Personals ...........6 Bestimmungswidriger Gebrauch ........... 5 Reinigung ................21 Elektrischer Anschluss .......... - Seite 24 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.de...
