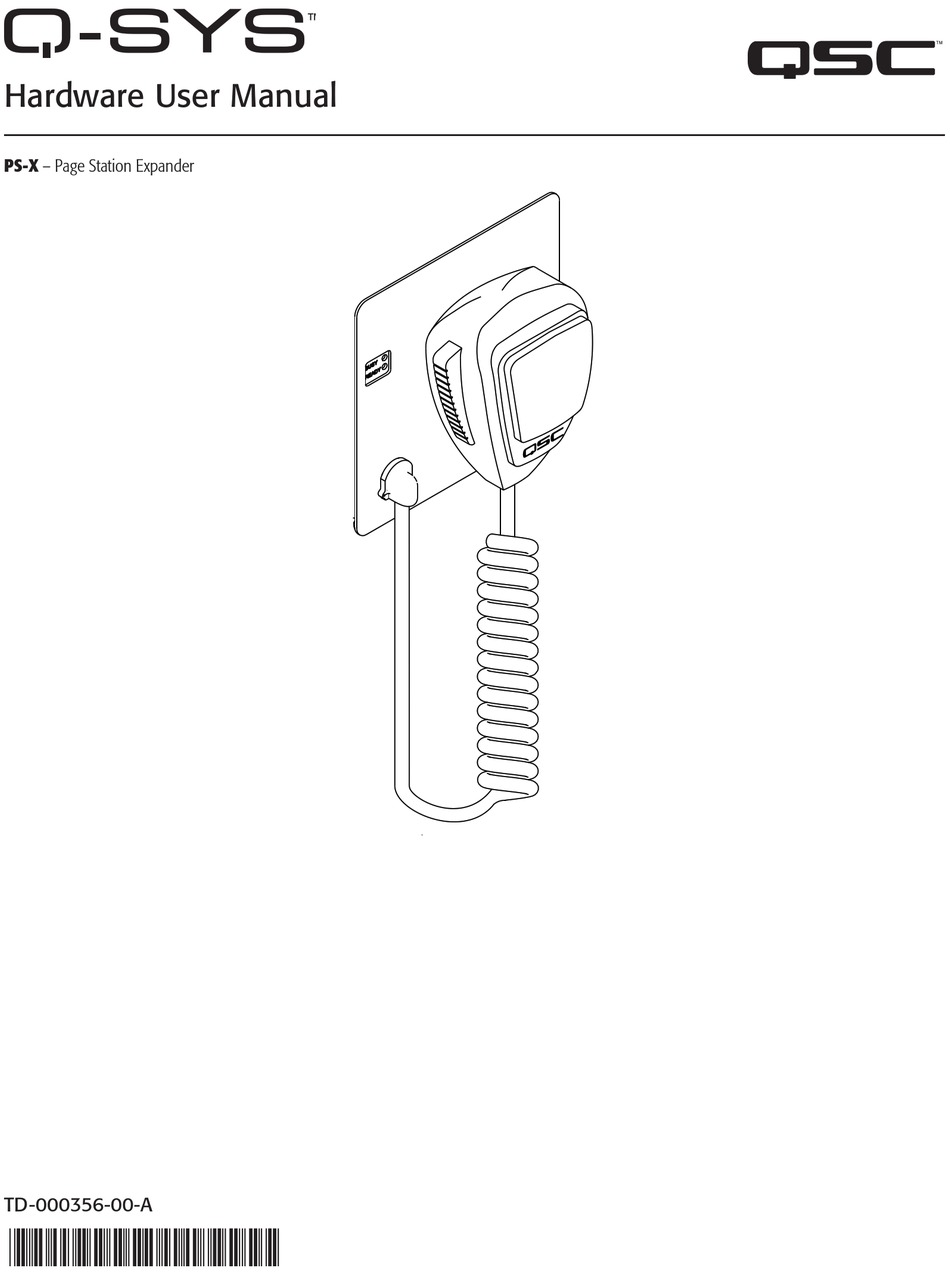

  • Seite 1 ™ Hardware User Manual PS-X – Page Station Expander TD-000356-00-A *TD-000356-00*...
  • Seite 14 ™ Manual del usuario del hardware PS-X – Page Station Expander...
  • Seite 40 ™ Hardware-Benutzerhandbuch PS-X – Page Station Expander...

  • Seite 41: Erläuterung Der Begriffe Und Symbole

    ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind.

  • Seite 42: Fcc-Erklärung

    örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. Die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum.
  • Seite 43 RoHS-HINWEIS Die Q-Sys PS-X-Produkte erfüllen die EU-Direktive 2002/95/EC - Beschränkung gefährlicher Stoffe (RoHS). Die Q-Sys PS-X-Produkte erfüllen die „China-RoHS“-Vorschriften. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen: Q-Sys PS-X 部件名称 有毒有害物质或元素 (Teilebezeichnung) (Giftige oder gefährliche Stoffe und Elemente) 铅...
  • Seite 44 Einführung Der Page Station Expander ist für die Wandmontage vorgesehen; er befi ndet sich in einem standardmäßigen Zweifach-Verteilergehäuse (US-Ausführung) und wird über ein Kabel der Kategorie Cat 5e direkt an der Rückseite einer Q-Sys Page Station angeschlossen. Die Spracheingabe erfolgt über ein dynamisches PTT- (Push-to-Talk-) Handmikrofon. Ein spezielles magnetisches Docking-System und eine Kabel-Zugentlastung sorgen für hohe Flexibilität bei der Platzierung des Mikrofons, wenn es nicht in Gebrauch ist, und verhindern gleichzeitig Diebstahl oder Entfernen des Mikrofons.

  • Seite 45: Das Q-Sys Q-Lan Netzwerk

    Konfi gurierung des Systems benötigt. Er ist nicht für den Laufzeitbetrieb erforderlich, kann jedoch für die laufende Systemverwaltung verwendet werden. • Die Q-Sys PS-X-Einheit bietet zusammen mit der Q-Sys Page Station und dem Core-Prozessor die Möglichkeit, zwei dedizierte Mikrofone für eine Page Station innerhalb desselben Bereichs zu verwenden.

  • Seite 46: Allgemeine Voraussetzungen

    TD-000358-00 Installation Die Montage der Q-Sys PS-X-Einheit erfolgt anhand eines UL-zertifi zierten Zweifach-Verteilergehäuses für Neubauanwendungen. Allgemeine Voraussetzungen • Für die Verbindung der PS-X an die entsprechende Q-Sys Page Station muss ein Anschluss der Kategorie Cat 5e (RJ45, Klasse 2) vorhanden sein.

  • Seite 47: Befestigung Der Halterung An Einem Zweifach-Verteilergehäuse - Neubau

    Befestigung der Halterung an einem Zweifach-Verteilergehäuse – Neubau HINWEIS: Das Verfahren zur Befestigung eines Zweifach- Verteilergehäuses für Altbauanwendungen ist das gleiche, wobei jedoch zu beachten ist, dass nicht alle Verteilergehäuse für Altbauanwendungen für die PS-X geeignet sind. Bei Altbauanwendungen muss ein zur Einheit passendes Verteilergehäuse gewählt werden.

  • Seite 48: Computervoraussetzungen Und Software-Installation

    Die Konfi guration der PS-X-Einheit erfordert einen Q-Sys Core-Prozessor, einen PC, auf dem Q-Sys Designer installiert ist, und eine Q-Sys Page Station, die beide an ein Q-LAN Netz angeschlossen sind. Die neueste Version von Q-Sys Designer kann von der QSC-Website (http://www.qscaudio.com/) heruntergeladen werden.

  • Seite 49: Verwenden Der Ps-X

    Verwenden der PS-X Im Großen und Ganzen hängt die Nutzung der PS-X von der Konfi guration der Page Station im Design ab, das für Ihre Installation von Ihrem Systemdesigner erstellt wurde. Um eine Ansage zu machen, muss die Bereit-LED an der PS-X leuchten; Sie brauchen dann lediglich die Handmikrofontaste gedrückt zu halten und zu sprechen.
  • Seite 50 PS-X - Abmessungen Das Mikrofonkabel ist bei den Abmessungen nicht berücksichtigt. 3.56 in. 5 in. (90.42 mm) (127.0 mm) 2.41 in. (31.21 mm) BUSY READY 5 in. (127.0 mm) — Figure 8 —...

  • Seite 51: Ps-X - Technische Daten

    PS-X - Technische Daten Frontplatte Mikrofon Dynamisches PTT- (Push-to-Talk-) Handmikrofon Mikrofon-Dockingfl äche Ferromagnetisches Material Status-LEDs Grün = Bereit, Rot = Belegt Stromversorgung der Status-LEDs GPIO der Q-Sys Page Station Digital eins = TTL 3,3 V DC bei 2 mA Digital null = 0 V Anschlüsse auf der Rückplatte RJ45 Cat 5e-Anschluss an eine Q-Sys Page Station...
  • Seite 52 © 2011 – 2012 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Q-Sys, Q-LAN, Q-Sys Core Processor, Q-Sys Core 1000, Q-Sys Core 3000, Q-Sys Core 4000, Q-Sys I/O Frame und Q-Sys Designer sind Marken von of QSC Audio Products, LLC.
