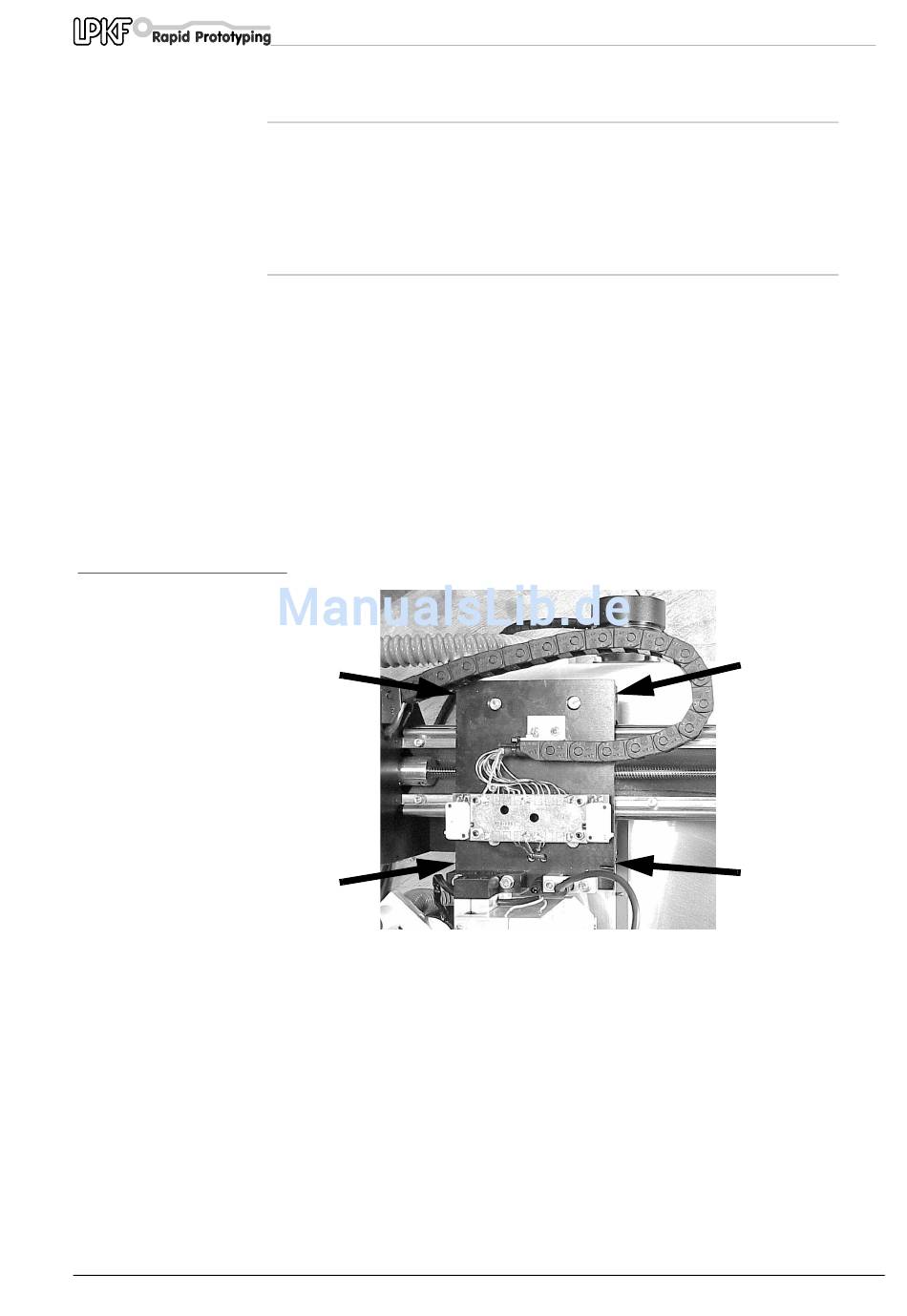

Abbildung 34:Positionen der
Ölbohrungen
ProtoMat C30/C30-S
13.2 Abstreifer der Schlittenführungen ölen
An dem LPKF ProtoMat C30 (C30/S) muß darauf geachtet werden, daß die
Abstreifer der Schlittenführungen immer ölfeucht sind.
13.2.1 Abstreifer der Y-Achse
› Fahren Sie den Fräsbohrkopf in die Homeposition, bevor die Y-Achse
geölt wird.
› Vor dem Ölen der Y-Achse sind die 4 auf der Abdeckhaube befindlichen
Schrauben mit einem 3 mm Innensechskantschlüssel zu lösen und
herauszuschrauben.
› Nachdem die Schrauben nun entfernt sind, nehmen Sie die
Abdeckhaube ab.
Die Positionen der Ölbohrungen für die Abstreifer der Y-Achse sind in der
folgenden Abbildung mit Pfeilen gekennzeichnet:
Zum Ölen benutzen Sie unbedingt ein säurefreies Feinmechaniker- oder
Nähmaschinenöl!!
Stecken Sie die Dosiernadel (konisch grau) auf die Einmalspritze (beides im
Lieferumfang enthalten).
Wie die Spritze nun aufgebaut sein muß, sehen Sie in Abbildung 35 auf
Seite 54.
Ölen Sie nun alle vier Ölabstreifer mit Hilfe der kleinen Injektionsspritze
(Siehe Abbildung 35 auf Seite 54). Die vorgeschriebene Ölmenge pro
Ölabstreifer beträgt 0,5 ml.
Anhang
53
