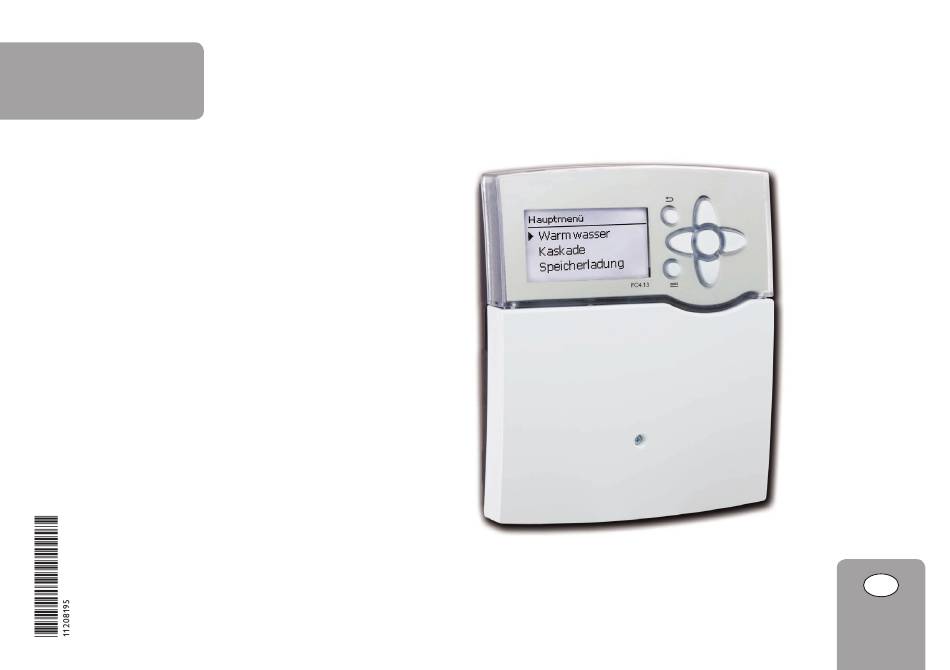

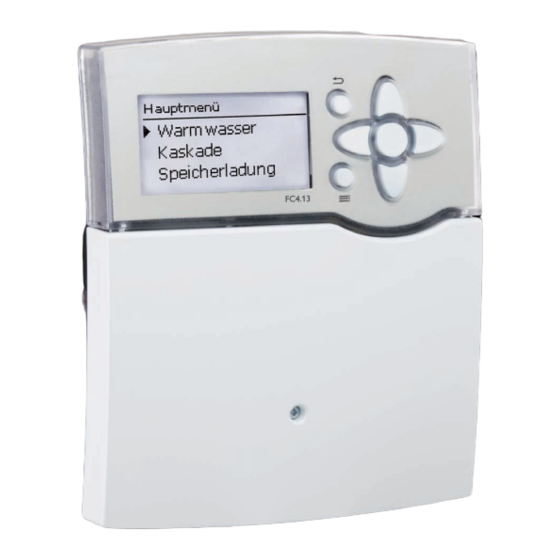

FC4.13
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
Fehlersuche
Systembeispiele
de
Vielen Dank für den Kauf dieses Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PAW FC4.13
Inhaltszusammenfassung für PAW FC4.13
- Seite 1 FC4.13 Handbuch für den Fachhandwerker Montage Anschluss Bedienung Fehlersuche Systembeispiele Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
- Seite 2 SicherheitsHinweise Zielgruppe Bitte beachten Sie diese SicherheitsHinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich aus schließ lich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von Vorschriften ihm benannten Fachkundigen zu erfolgen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einstellungen Kaskadenregler ............38 Installation Einzelregler ................5 Hauptmenü Kaskaden-Master ............... 38 Montage .........................5 Statusmenü ......................38 Elektrischer Anschluss ..................5 Kaskade ....................... 40 Inbetriebnahme Einzelregler ..............6 Warmwasser ...................... 40 Werksmenü ......................6 Zirkulation in der Kaskade ................41 Inbetriebnahmemenü durchlaufen ..............6 Fehlerrelais ......................43 Bedienung und Funktion ................. -
Seite 4: Übersicht
Übersicht technische Daten Eingänge: 10 Temperatursensoren Pt1000, 1 Impulseingang V40, Eingang für 1 Grundfos Direct Sensor™ (analog) bzw. 1 FlowSonic Ultraschallsensor (je nach Reglervariante), 1 CS10-Einstrahlungssensor, 1 FlowRotor Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Relais, 4 PWM-Ausgänge (auf 0-10 V umschaltbar) Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) 4 (1) A 24 V / 240 V~ (potenzialfreies Relais) -
Seite 5: Installation Einzelregler
Netzspannung trennen! schen Strahlungsquellen ausgesetzt sind. Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! 1.2 Elektrischer Anschluss Der Frischwasserregler FC4.13 ist werksseitig in die Frischwasserstation Friwa Mini, Midi bzw. Maxi integriert. Wenn der Regler dennoch außerhalb der Frischwasserstation WARNUNG! Elektrischer Schlag! installiert werden soll, folgende Punkte beachten. -
Seite 6: Inbetriebnahme Einzelregler
Inbetriebnahme Einzelregler Hinweis: Wenn das System hydraulisch befüllt und betriebsbereit ist, die Netzverbindung Der Regler ist werksseitig fertig verdrahtet. Kap. 1.2 dient nur zur Infor- des Reglers herstellen. mation. Eine sachgemäße Erdung der Anlagenhydraulik sicherstellen! Der Regler durchläuft eine Initialisierungsphase, in der das Tastenkreuz rot leuchtet. Hinweis: Bei Erstinbetriebnahme oder nach einem Reset des Reglers startet nach der Ini- Für die Vorgehensweise bei Erstinbetriebnahme siehe Kap. -
Seite 7: Übersicht Über Die Relaisbelegungen / Sensorbelegungen
2.2.1 Übersicht über die Relaisbelegungen / Sensorbelegungen FC4.13 in Frischwasserstation PAW Friwa Mini mit Zirkulationsstrang und Relaisbelegung / Sensorbelegung Rücklaufeinschichtung Anschlussklemme Bedeutung Displayanzeige PWM1 Primärpumpe Primärpumpe Vor Öffnen Gerät spannungslos schalten! PWM2 Zirkulationspumpe Zirkulationspumpe Isolate mains before removing cover! Neutralleiter-Sammelklemme benutzen! - Seite 8 FC4.13 in Frischwasserstation PAW Friwa Midi mit Zirkulationsstrang und Relaisbelegung / Sensorbelegung Rücklaufeinschichtung Anschlussklemme Bedeutung Displayanzeige PWM1 Primärpumpe Primärpumpe Vor Öffnen Gerät spannungslos schalten! Isolate mains before removing cover! PWM2 Zirkulationspumpe Zirkulationspumpe Neutralleiter-Sammelklemme benutzen! Use neutral conductor common terminal block...
- Seite 9 FC4.13 in Frischwasserstation PAW Friwa Maxi mit Zirkulationsstrang und Relaisbelegung / Sensorbelegung Rücklaufeinschichtung Anschlussklemme Bedeutung Displayanzeige PWM1 Primärpumpe Primärpumpe Vor Öffnen Gerät spannungslos schalten! PWM2 Zirkulationspumpe Zirkulationspumpe Isolate mains before removing cover! Neutralleiter-Sammelklemme benutzen! Vorlaufsensor T-VL Use neutral conductor common terminal block...
-
Seite 10: Bedienung Und Funktion
Bedienung und Funktion 2.3.1 tasten 2.3.2 Menüpunkte anwählen und Werte einstellen Der Regler wird über die 7 Tasten neben dem Display bedient, die folgende Funk- Im Normalbetrieb des Reglers befi ndet sich das Display im Hauptmenü. Wird eini- tionen haben: ge Sekunden lang keine Taste gedrückt, erlischt die Displaybeleuchtung. - Seite 11 Werte und Optionen können auf verschiedene Arten eingestellt werden: eingestellter Wert (noch nicht bestätigt) Einstellkanal Wenn aus verschiedenen Auswahlmöglichkeiten nur eine wählbar ist, werden sie mit „Radiobuttons“ angezeigt. Wenn ein Punkt angewählt wird, ist der Radiobutton ausgefüllt. Erneutes Drücken der Taste übernimmt die Auswahl und der Einstell- kanal wird verlassen.
-
Seite 12: Timer Einstellen
timer einstellen Wenn die Option timer aktiviert wird, erscheint eine Î Um das Zeitfenster abzuschließen, bei Erreichen Wochenzeitschaltuhr, mit der Zeitfenster für den Be- des gewünschten Endzeitpunktes Taste ➄ drü- trieb der Funktion eingestellt werden können. cken. Zunächst erscheint eine Übersicht über die bestehen- Î... -
Seite 13: Menüstruktur Einzelregler
2.3.3 Menüstruktur Einzelregler Hauptmenü Status Status Warmwasser Warmwasser Mess-/Bilanzwerte Notbetrieb Zirkulation Zirkulation Kaskade T-WW Soll RL-Einschichtg. Warmwasser Soll min Zirk.Sensor Grundeinstellung Zirkulation Soll max Zirk.vol. Desinfektion SD-Karte ∆Tmax T-Zirk Ein RL-Einschichtung Handbetrieb Komfort ∆T-Zirk Aus Bedienercode Fehlerrelais T-WW Soll gleitend Ein-/Ausgänge Zirk.-Laufzeit Meldungen... -
Seite 14: Inbetriebnahmemenü Einzelregler
Inbetriebnahmemenü Einzelregler Bei Inbetriebnahme oder nach einem Reset des Reglers startet nach der Initialisie- rungsphase das Inbetriebnahmemenü. Das Inbetriebnahmemenü führt den Benut- zer durch die wichtigsten Einstellkanäle für den Betrieb des Systems. Das Inbetriebnahmemenü besteht aus den im Folgenden beschriebenen Kanälen, die zeilenweise durchlaufen und eingestellt werden können. -
Seite 15: Einstellungen Einzelregler
Einstellungen Einzelregler Hauptmenü 3.2.1 Mess- / Bilanzwerte In diesem Menü können die verschiedenen Menübe reiche angewählt werden. Im Menü Status / Mess- / Bilanzwerte werden alle aktuellen Messwerte sowie Folgende Menübereiche stehen zur Auswahl: verschiedene Bilanzwerte angezeigt. Einige der Anzeigezeilen können angewählt werden, um in ein Untermenü... -
Seite 16: Rücklaufeinschichtung
3.2.4 Desinfektion Im Menü Mess- / Bilanzwerte / Warmwasser werden auch verschiedene Infor- mationen zur erzeugten Wärmemenge auf der Sekundärseite des Wärmeübertra- Im Menü Status / Desinfektion werden der Status und der Fortschritt der ther- gers angezeigt, z. B. die gesamte Wärmemenge, Wärmemenge des aktuellen Tages, mischen Desinfektion, verschiedene Zeitzähler sowie die Anzahl der bisherigen die aktuelle Leistung und die gesamte Zapfmenge. -
Seite 17: Warmwasser
3.2.8 Service Notbetrieb Im Menü Status / Service wird für jeden Sensor und jedes Relais angezeigt, wel- cher Komponente oder welcher Funktion sie zugewiesen sind. Hauptmenü / Warmwasser / Notbetrieb Nicht verwendete Relais und Sensoreingänge werden hier nicht angezeigt. Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Notbetrieb... -
Seite 18: Warmwassersolltemperatur (T -Ww Soll)
Warmwassersolltemperatur (t -WW Soll) Maximale Warmwassersolltemperatur Hauptmenü / Warmwasser / t -WW Soll Hauptmenü / Warmwasser / Soll max Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Maximale Warmwassersolltem- Warmwassersolltemperatur Soll max 20 … 75 °C 60 °C T-WW Soll 20 …... - Seite 19 Ist die Funktion Komfort aktiv, wird die Primärpumpe eingeschaltet, um den PWÜT Die abgesenkte Solltemperatur t -WW Soll_gl. wird dynamisch so angepasst, dass ständig auf der Solltemperatur Komfort Soll zu halten. • t -WW Soll_gl. = (t -VL – ∆t Gleitend) Dazu wird die aktuelle Temperatur t -VL am t -VL-Sensor gemessen.
-
Seite 20: Zirkulation
Zirkulation Wenn einer der Zirkulationstypen ausgewählt wird, erscheinen die dazugehörigen Einstellparameter. Hinweis: Die Funktion Zirkulation muss aktiviert sein, um die Thermische Desin- fektionsfunktion nutzen zu können. Die Zirkulationsfunktion dient zur Regelung und Ansteuerung einer Zirkulati- onspumpe. t -WW Manuellen Abgleich durchführen: Hinweis: Für die Zeit des manuellen Abgleichs darf keine Zapfung vorgenommen PWM2... -
Seite 21: Manueller Abgleich Der Zirkulationspumpe
Hauptmenü / Zirkulation 3.4.2 Manueller Abgleich der Zirkulationspumpe Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Aus, Anforderung, Ther- Zirkulationstyp misch, Therm. + Anford., Dauerbetrieb Zirk.sensor Auswahl des Zirkulationssensors S4, S6 Untermenü für manuellen Abgleich Zirk.vol des Zirkulationsvolumenstroms Einschalttemperatur für die Zirkula- Hauptmenü... - Seite 22 Wenn das Untermenü Zirk.vol. aufgerufen wird, schaltet der Regler die Zirkula- Die Funktion kann auch über den Menüpunkt Handstart manuell gestartet werden. tionspumpe ein. Wenn die Funktion Desinfektion startet, wird die Zirkulationspumpe mit der Dreh- Der aktuelle Volumenstrom dV wird rechts oben im Display angezeigt. zahl Zirk.-Drehz.
- Seite 23 3.4.4 Rücklaufeinschichtung Die Funktion Rücklaufeinschichtung dient dazu, die Temperaturschichtung im Speicher vor Durchmischung zu schützen, während die Zirkulation aktiv ist. Für die Funktion sind 2 Modi auswählbar: Modus thermostat (Umschalten zwischen zwei Speicherbereichen bzw. Spei- chern. Nutzung des Zirk.-RL-Sensors): Wenn am Zirk.-RL-Sensor die einstellbare Temperatur t Ein überschritten wird, schaltet der Regler das Relais für die Rücklaufeinschichtung ein.
-
Seite 24: Fehlerrelais
Fehlerrelais Grundeinstellungen Hauptmenü / Ein-/Ausgänge / Fehlerrelais Grundeinstellungen Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Fehlerrelais Funktion aktivieren Ja, Nein Nein Sprache Auswahl Menüsprache Deutsch, English, Francais, Deutsch Espanol, Italiano, Neder- Invertiert Relaisfunktion invertiert Ja, Nein lands, Português zurück Sommer/... -
Seite 25: Sd-Karte
SD-Karte Wenn im Menüpunkt Aufzeichnungsart Linear eingestellt wird, endet die Auf- zeichnung bei Erreichen der Kapazitätsgrenze. Es erscheint die Meldung Karte voll. Bei der Einstellung Zyklisch werden die ältesten Daten auf der Karte überschrie- ben, sobald die Kapazitätsgrenze erreicht ist. Hinweis: Die verbleibende Aufzeichnungszeit verringert sich nicht-linear durch die zunehmende Größe der Datenpakete. -
Seite 26: Handbetrieb
Handbetrieb Handbetrieb Einstellbereich / Werksein- Einstellkanal Bedeutung Auswahl stellung Alle Relais… Auswahl Betriebsmodus aller Relais Auto, Aus Auto Regler Auswahl Betriebsmodus der Primärpumpe Ein, Auto, Aus Auto Auswahl Betriebsmodus der Zirkulationspumpe Ein, Auto, Aus Auto Im Menü Handbetrieb kann der Betriebsmodus aller verwendeten PWM-Aus- Relais (1 …... -
Seite 27: 3.10 Eingänge
Datenkommunikation Einzelregler 3.10 Eingänge Datenkommunikation / Bus Der Regler verfügt über den VBus ® zur Datenkommunikation mit und der Ener- gieversorgung von externen Modulen. Der Anschluss erfolgt mit beliebiger Polung an den beiden mit VBus und GND gekennzeichneten Klemmen. Über diesen Da- ®... - Seite 28 FC4.13 als Kaskadenregler Inhalt Installation Kaskadenregler ..............29 Montage ......................29 Elektrischer Anschluss ..................29 Inbetriebnahme Kaskadenregler ............30 Werksmenü ......................30 Inbetriebnahmemenü durchlaufen ..............30 Bedienung und Funktion ................. 32 Inbetriebnahmemenü Kaskadenregler ............35 Einstellungen Kaskadenregler ............38 Hauptmenü Kaskaden-Master ............... 38 Statusmenü...
-
Seite 29: Installation Kaskadenregler
Montage Beim elektrischen Anschluss zuerst Kapitel 1.2 beachten, siehe Seite 5. Der Frischwasserregler FC4.13 ist werksseitig in die Frischwasserstation Friwa Bei der Installation einer Kaskade gilt zusätzlich folgender Punkt: Mini, Midi bzw. Maxi integriert. Wenn der Regler dennoch außerhalb der Frischwas- serstationen installiert wird, muss das Kapitel 1.1 beachtet werden. -
Seite 30: Inbetriebnahme Kaskadenregler
Inbetriebnahme Kaskadenregler Netzleitung und Sensoren sind bereits am Gerät angeschlossen. Wenn das gesamte Kaskadensystem hydraulisch befüllt und betriebsbereit ist, die Netzverbindung aller Regler herstellen. Zusätzliche temperatursensoren (S3 bis S10) mit beliebiger Polung an den Die Regler durchlaufen eine Initialisierungsphase, in der das Tastenkreuz rot leuchtet. Klemmen S3 bis S10 sowie GND anschließen. - Seite 31 6.2.1 Übersicht über die Relaisbelegungen / Sensorbelegungen FC4.13 in Frischwasserkaskade PAW Friwa Midi mit Zirkulationsstrang und Rücklaufeinschichtung Vor Öffnen Gerät spannungslos schalten! Vor Öffnen Gerät spannungslos schalten! Isolate mains before removing cover! Isolate mains before removing cover! Neutralleiter-Sammelklemme benutzen! Neutralleiter-Sammelklemme benutzen!
-
Seite 32: Bedienung Und Funktion
Bedienung und Funktion Relaisbelegung / Sensorbelegung Kaskade Master Anschlussklemme Bedeutung Displayanzeige PWM1 Primärpumpe Primärpumpe PWM2 Zirkulationspumpe Zirkulationspumpe Speichervorlaufsensor T-VL Warmwasser-Vorlaufsensor T-WW Kaltwassersensor T-KW Zirkulationsrücklaufsensor T-Zirk-RL VFS/US Volumenstromsensor Volumenstrom Kaskadenventil 6.3.1 tasten Rücklaufeinschichtungsventil RL-Einschichtung Der Regler wird über die 7 Tasten neben dem Display bedient, die folgende Funk- Relais Zirkulationspumpe Zirkulationspumpe tionen haben:... - Seite 33 6.3.2 Menüpunkte anwählen und Werte einstellen Im Normalbetrieb des Reglers befi ndet sich das Display im Hauptmenü. Wird eini- ge Sekunden lang keine Taste gedrückt, erlischt die Displaybeleuchtung. Um die Displaybeleuchtung zu reaktivieren, eine beliebige Taste drücken. Î Um in einem Menü zu scrollen oder Werte einzustellen, wahlweise die Tasten ❶...
- Seite 34 6.3.3 Menüstruktur Kaskaden-Master / Kaskaden-Slave Hauptmenü Status Status Kaskade Mess-/Bilanzwerte Kaskade Reglertyp Kaskade Warmwasser Zirkulation* Abgleich Kaskade Warmwasser RL-Einschichtung* Anzahl Slaves Zirkulation* Grundeinstellung Desinfektion* Warmwasser SD-Karte RL-Einschichtung* Zirkulation* Notbetrieb Handbetrieb Fehlerrelais* Typ* T-WW Soll* Bedienercode Meldungen Zirk.Sensor* Soll min* Service Ein-/Ausgänge Zirk.vol.* Soll max*...
-
Seite 35: Inbetriebnahmemenü Kaskadenregler
Inbetriebnahmemenü Kaskadenregler Abhängig von der Wahl des Reglertyps stehen unterschiedliche Kanäle im Inbe- triebnahmemenü zur Auswahl. Î Die Inbetriebnahme mit dem Kaskaden-Master beginnen. Î Den Ablauf wie im Folgenden beschrieben durchführen. 6.4.1 Inbetriebnahme am Kaskaden-Master 6.4.2 Inbetriebnahme an Kaskaden-Slaves 1. Sprache: Î... - Seite 36 3. Abgleich Kaskade: Î Um alle Kaskaden-Slaves im Kaskaden-Master an- zumelden, den Abgleich der Kaskade durchführen. Î Die Richtigkeit der Anzahl der erkannten Kaskaden-Slaves überprüfen. Wurden nicht alle Kaskaden-Slaves erkannt, den VBus ® -Anschluss und die Einstellung des Reglertyps prüfen. Sommer- / Winterzeitumstellung: Î...
- Seite 37 7. Warmwassersolltemperatur Î Die gewünschte Warmwassersolltemperatur einstellen. Für detaillierte Informationen siehe Seite 18. 8. Zirkulation: Î Die Zirkulation aktivieren und den Zirkulations- modus auswählen. Î Den manuellen Abgleich des Zirkulationsvolu- menstroms durchführen. Î Dazu die Drehzahl der Zirkulationspumpe ein- stellen und den gemessenen Volumenstrom durch Bestätigen von Zirk.vol.speichern abspeichern.
-
Seite 38: Einstellungen Kaskadenregler
Einstellungen Kaskadenregler Statusmenü Hauptmenü Kaskaden-Master Im Statusmenü des Reglers befi nden sich zu jedem Menübereich die jeweiligen In diesem Menü können die verschiedenen Menübe reiche angewählt werden. Statusmeldungen. Folgende Menübereiche stehen im Kaskaden-Master zur Auswahl: Die Reglertypen Kaskade Master und Kaskade Slave bieten zusätzlich zum Status Einzelregler die folgenden Informationen. - Seite 39 Die Reglertypen Kaskade Master und Kaskade Slave bieten zusätzlich zum Einzelregler die folgenden Informationen. Wenn z. B. Warmwasser angewählt wird, öffnet sich ein Untermenü mit den belegten Sensoren und Relais, in dem die aktuellen Temperaturen, bzw. die aktuelle Drehzahl angezeigt werden. Es werden summierte Daten zur Auslastung der Kaskade dargestellt.
-
Seite 40: Kaskade
Kaskade In diesem Menü können die Einstellungen zur Kaskade aus dem Inbetriebnahme- Notbetrieb menü eingesehen und angepasst werden. Zusätzlich kann der Abgleich der Kaskade wiederholt werden. Warmwasser Hauptmenü / Warmwasser / Notbetrieb Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Notbetrieb Aktivierung der Funktion Ja, Nein Nein Notdrehzahl Drehzahl für den Notbetrieb... -
Seite 41: Zirkulation In Der Kaskade
Komfortmodus Wenn die Funktion timer aktiviert ist, können Zeitfenster eingestellt werden, in denen der Komfortmodus aktiviert ist. Außerhalb dieser Zeitfenster ist der Kom- fortmodus deaktiviert. Hinweis: Der Komfortmodus ist werkseitig für alle Kaskadenregler aktiviert. Hauptmenü / Warmwasser / Komfort Zirkulation in der Kaskade Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung... -
Seite 42: Zirkulationssensor In Der Kaskade
7.5.1 Zirkulationssensor in der Kaskade 7.5.2 Desinfektion Mit dem Parameter Zirk.Sensor Hauptmenü / Desinfektion kann eingestellt werden, welcher Sensoreingang zur Messung der t -Zirk RL in Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung der Kaskade verwendet wird. Desinfektion Thermische Desinfektion Ja, Nein Nein Wenn KS4 ausgewählt wird, werden die T-KW-Sensoren (S4) aller aktiven Kaska- Handstart... -
Seite 43: Fehlerrelais
Grundeinstellungen Die Drehzahl jeder Primärpumpe wird während der Desinfektion so geregelt, dass am jeweiligen t -WW-Sensor jeder Kaskadenstation die einstellbare Temperatur t -Desinf Soll gehalten wird. Die Desinfektion gilt als erfolgreich, wenn während der Desinf.dauer die Temperatur am gemeinsamen Zirk.-RL die Temperatur (t -Desinf. Soll - 5 K) überschreitet. Die Zeitspanne der Überschreitung wird in Minuten in der Meldung Desinf.temp. -
Seite 44: Sd-Karte
SD-Karte Datenaufzeichnung beenden Î Menüpunkt Karte entfernen wählen Î Nach Anzeige Karte entnehmen die Karte aus dem Einschub entnehmen Wenn im Menüpunkt Aufzeichnungsart Linear eingestellt wird, endet die Auf- zeichnung bei Erreichen der Kapazitätsgrenze. Es erscheint die Meldung Karte voll. Bei der Einstellung Zyklisch werden die ältesten Daten auf der Karte überschrie- ben, sobald die Kapazitätsgrenze erreicht ist. -
Seite 45: Handbetrieb
Handbetrieb Handbetrieb Einstellbereich / Werksein- Einstellkanal Bedeutung Auswahl stellung Alle Relais… Auswahl Betriebsmodus aller Relais Auto, Aus Auto Regler HE1 (PWM1) Auswahl Betriebsmodus der Primärpumpe Ein, Auto, Aus Auto HE2 (PWM2) Auswahl Betriebsmodus der Zirkulationspumpe Ein, Auto, Aus Auto Im Menü Handbetrieb kann der Betriebsmodus aller verwendeten PWM-Aus- Relais Kaskade Auswahl Betriebsmodus des Kaskadenrelais Ein, Auto, Aus Auto... -
Seite 46: Datenkommunikation Kaskadenregler
Datenkommunikation Kaskadenregler Datenkommunikation / Bus Alle Kaskadenregler verfügen über den VBus ® zur Datenkommunikation unter- einander. Der Anschluss erfolgt an den beiden mit +VBus - genkennzeichneten ® Klemmen. Dabei unbedingt die Polung beachten, um eine einwandfreie Kommuni- kation der Kaskadenregler untereinander zu gewährleisten. Da der VBus durch die Datenkommunikation der Kaskadenregler untereinander ®... -
Seite 47: Fehlersuche
Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt. WARNUNG! Elektrischer Schlag! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Der Regler ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels wird der Sicherungshalter zugänglich, der auch die Ersatzsicherung enthält. - Seite 48 Notizen Pumpengeräusche sind hörbar, Blubbern in der Leitung. Trinkwasser wird nicht erwärmt Regler in Betrieb? System entlüftet? nein nein Regler überprüfen; Sicherung und Stromversorgung des Reglers prüfen. System entlüften. System entlüftet? nein Zapfmenge ist zu gering. System entlüften. Wasserdruck im Sekundärkreis des A) Grundfos Direct Sensor™...
- Seite 49 Meldung im Ursache für Meldung Betroffene Funktionen Was ist notwendig für Wiederinbe- Einzelregler Kaskaden- Display triebnahme regler !Sensorfehler Ausfall Temperatursensor - Funktion, für die der Sensor verwendet Nach der Reparatur wird automatisch die wird Funktion reaktiviert und die Fehlermeldung gelöscht. !T-VL Ausfall T-Sp_VL-Sensor - Gleitende Solltemperatur...
- Seite 50 Meldung im Ursache für Meldung Betroffene Funktionen Was ist notwendig für Wiederinbe- Einzelregler Kaskaden- Display triebnahme regler !Dauerbetrieb Primärpumpe dauerhaft aktiv - Warmwasserbereitung bzw. Speicherladung Î Nach der Reparatur die Fehlermeldung Pumpe manuell quittieren. - Kaltstartfunktion - Komforfunktion Danach werden automatisch die Funktionen reaktiviert, die Station für den Kaskadenbetrieb freigegeben und die Fehlermeldung gelöscht.
-
Seite 51: Stichwortverzeichnis
