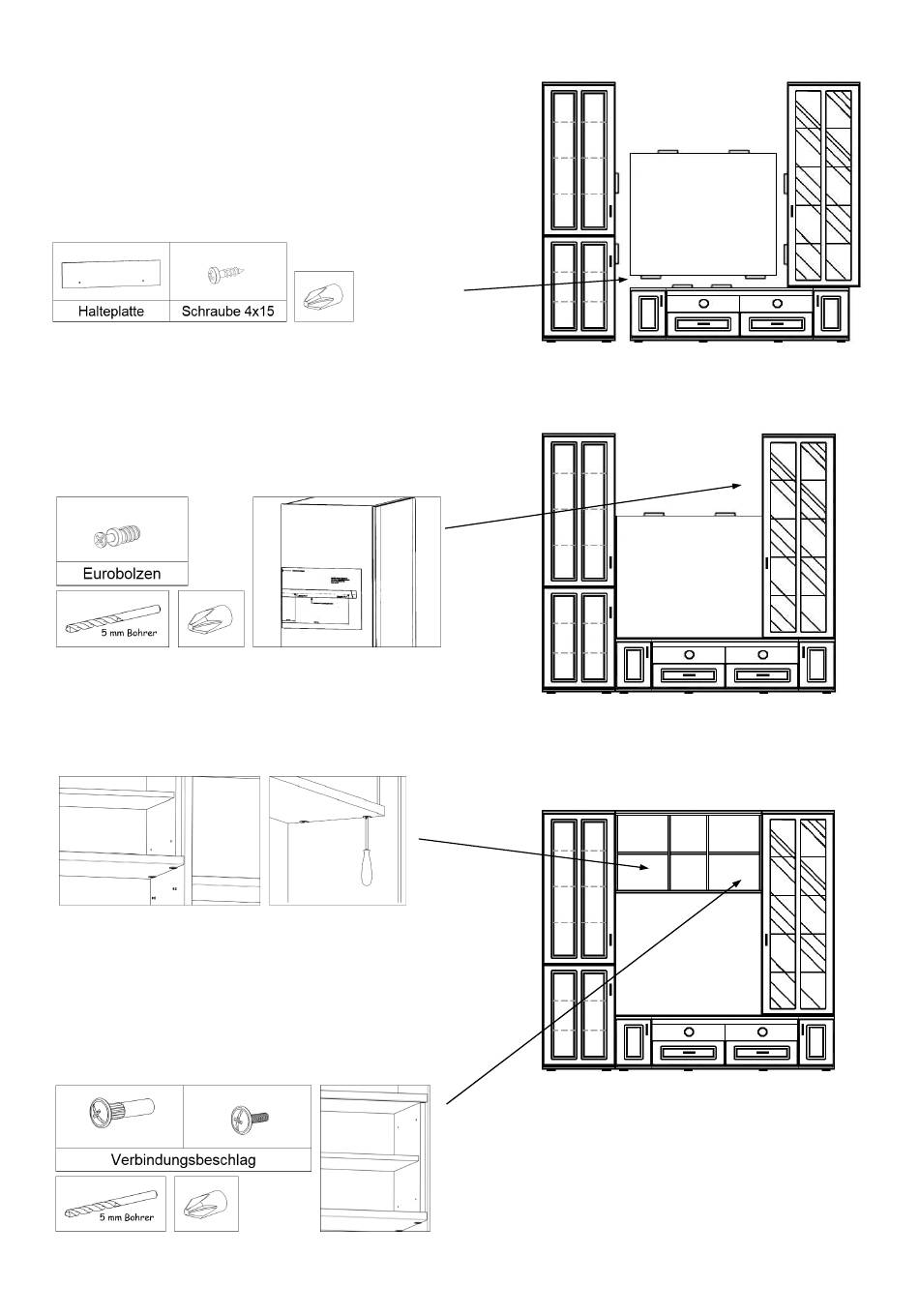

4. Paneel mit zwischengehangen Korpus K420.100 / K420.120 / K435.100 / K435.120
• An die Korpusse und an das Paneel werden die
Halteplatten mit den Schrauben 4x15 von hinten
angeschraubt.
• Die Korpusse aufstellen und ausrichten.
• Das Paneel auf das Unterteil stellen.
• Mit der beiliegenden Bohrschablone die Position
des zwischengehangen Korpus festlegen.
• Mit dem 5mm Bohrer die Löcher für die
Eurobolzen bohren.
• Eurobolzen einschrauben
• Korpus einhängen und Exzenter festziehen.
• Verbindungsbeschlag anbauen, dazu die vorge-
bohrten Bohrungen in den Seiten des zwischen-
gehangen Korpus durchbohren.
• Die Verbinderhülse in die Bohrungen drücken
und mit der Verbinderschraube festziehen.
Abb.3
Abb.4
Abb.5
3
