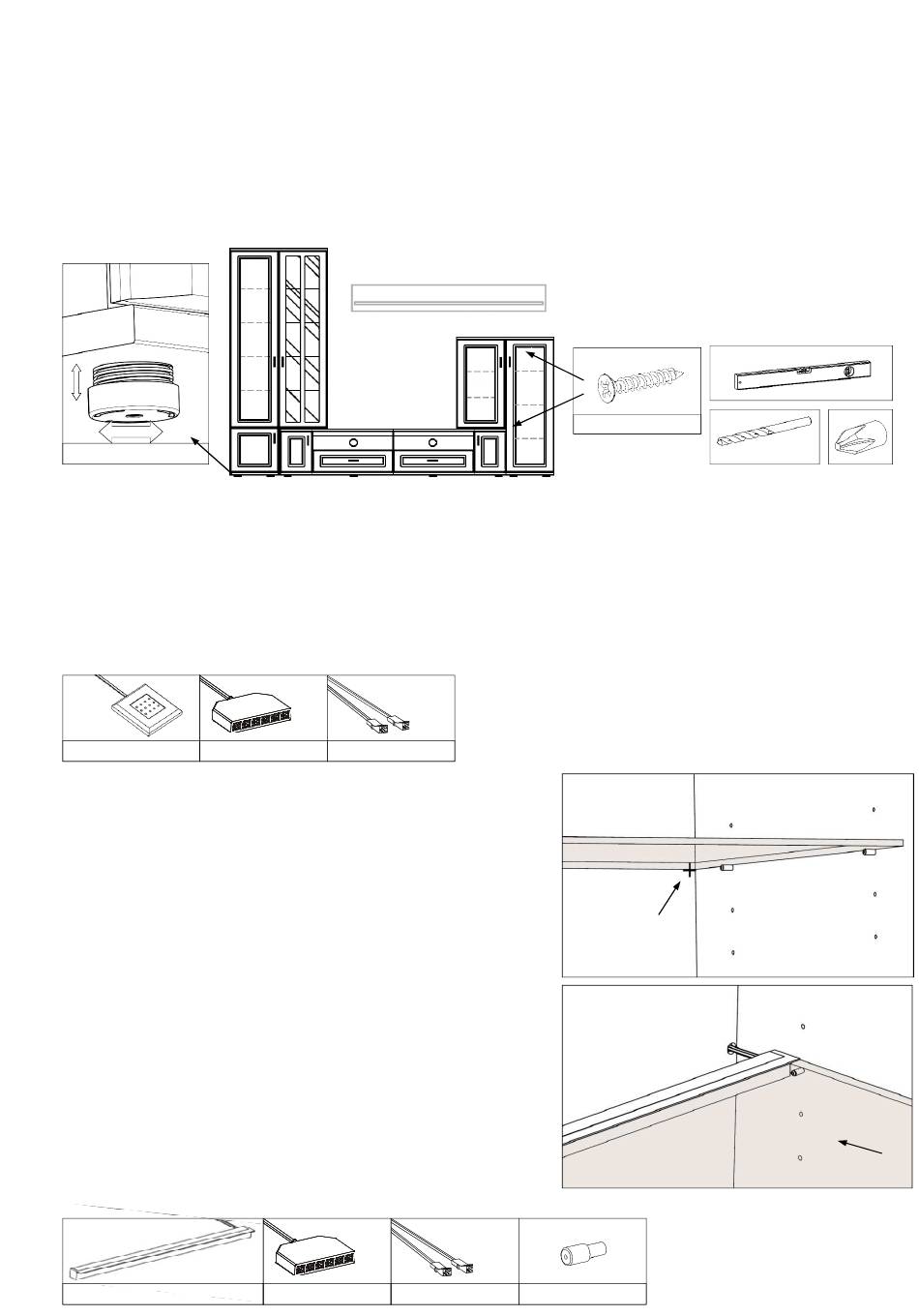

2. Korpusse aufstellen
•
Korpuselemente (entsprechend der von Ihnen gewählten Variante) aufstellen und mit der Wasserwaage
ausrichten.
•
Die Korpusgleiter sind in der Höhe verstellbar, so können Unebenheiten ausgeglichen werden.
•
Lichtelemente vor dem Verbinden der Korpusse einbauen, siehe Punkt 3.
•
Die Korpusse mit den Senkkopfschr. 3,5x30 verbinden und die Deckblätter auf den Korpussen mit den
gleichen Schrauben befestigen (mit einem 4mm Bohrer vorbohren).
•
Die beiliegenden Kappen auf die Schrauben drücken.
drehen
Korpusgleiter
3. Beleuchtung
Beim Aufstellen der Möbel die Verlegung der Verbraucheranschlüsse berücksichtigen.
Überlastung der Trafos vermeiden.
3.1 LED-Strahler [
• Die LED-Strahler sind in den Korpussen vorinstalliert.
• Die Kabelenden in den Verteiler bzw. in die Trafoenden stecken.
• Bei zu kurzem Lampenkabel die Verlängerung benutzen.
LED-Strahler
3.2 LED-Glaskantenbeleuchtung
[
45er GKB 1,7W - 60er GKB 2,4W - Trafo 15W
• Glasbodenposition wählen
• Glasbodenträger in die Bohrungen der Seitenwand des
Korpus drücken.
• Glasböden auf die Bodenträger legen.
• Bohrung markieren und Glasböden entnehmen
• Achtung! Spiegel ebenfalls vor dem Bohren entnehmen
• mit einem 8mm Bohrer durch die Rückwand bohren
• Die Kabel der LED-Glaskantenbeleuchtung durch die
Rückwandbohrungen ziehen.
• Die Kabelenden in den Verteiler bzw. in die Trafoenden
stecken.
• Bei zu kurzem Lampenkabel die Verlängerung benutzen.
• Glasböden auf die Bodenträger legen.
• Die LED-Glaskantenbeleuchtung auf die Hinterkante des
Glasbodens kleben.
LED-Glaskantenbeleuchtung
2
X
X
X
X
X
X
Ein Trafo hat 15W, die Summe der Beleuchtung muss geringer sein.
1,2W - Trafo 15W
]
Verteiler
Trafoenden
Verteiler
X
X
X
X
Senkkopfschr. 3,5x30
X
X
Abb.1
Rückwand
]
Glasboden
Rückwand
Trafoenden
Glasbodenträger
4 mm Bohrer
Bohrung
markieren
Seitenwand
Seitenwand
Glasboden
Abb.2
