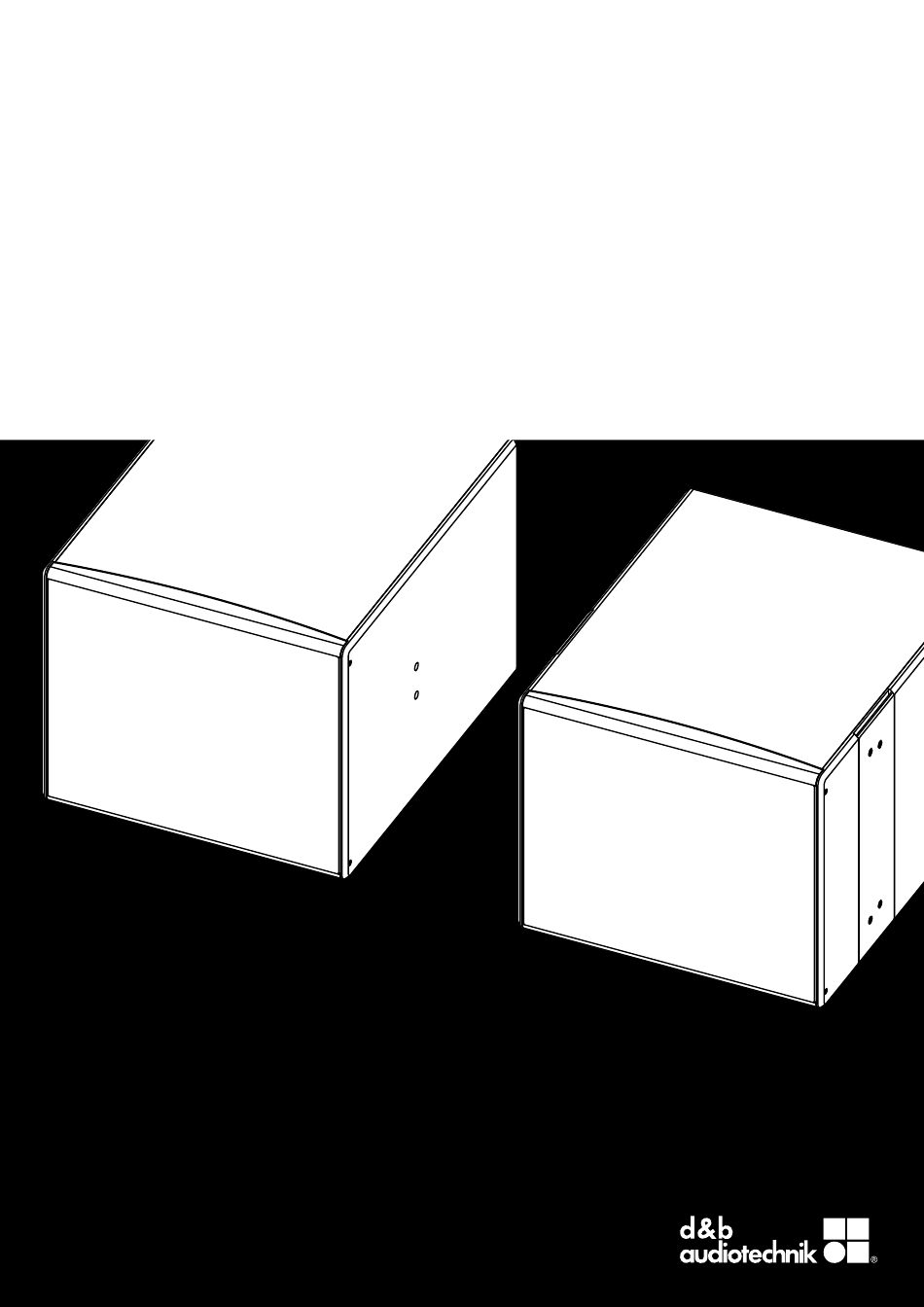

  • Seite 1 18S/18A-SUB Handbuch 1.6 de...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen 18S/18A-SUB Handbuch Version: 1.6 de, 10/2018, D2613.EN .01 Copyright © 2018 by d&b audiotechnik GmbH; alle Rechte vor‐ behalten. Bewahren Sie dieses Dokument beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. Wenn Sie das Produkt wiederverkaufen, geben Sie dieses Doku‐...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise............4 1.1 Hinweise zum Gebrauch der Lautsprecher....... 4 18S-SUB/18A-SUB Lautsprecher........5 2.1 Produktbeschreibung..............5 2.2 Anschlüsse................... 5 2.3 Betrieb..................8 2.3.1 Controller-Einstellungen............8 2.4 Technische Daten................ 8 Herstellererklärungen............ 10 3.1 EG-Konformität der Lautsprecher (CE-Zeichen)...... 10 3.2 WEEE-Erklärung (Entsorgung)..........10...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise 1.1 Hinweise zum Gebrauch der Lautsprecher Mögliche Gefahr von Personenschäden Halten Sie sich niemals in der direkten Umgebung von Lautspre‐ chern auf, die mit hohem Pegel betrieben werden. Professionelle Lautsprechersysteme sind in der Lage, gesundheitsschädliche Schalldruckpegel zu erzeugen. Auch scheinbar unkritische Pegel (ab ca.

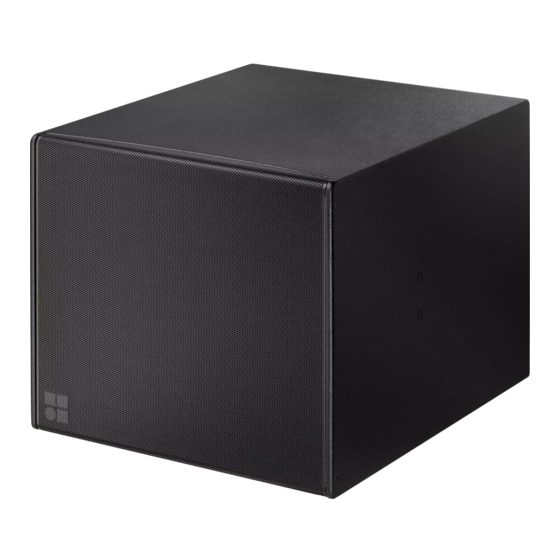

  • Seite 5: Sub/18A-Sub Lautsprecher

    Die Bassreflexgehäuse sind mit einem 18”-Langhubtreiber mit Neodym-Magneten bestückt. Der 18A-SUB ist mit den gleichen akustischen Komponenten aus‐ gestattet wie der 18S-SUB und verfügt zusätzlich über ein integ‐ riertes Riggingsystem für den Aufbau vertikaler Arrays. Der 18A- SUB kann mit 10A und 10AL Lautsprechern kombiniert werden.

  • Seite 6: Nl4-Anschluss Mit Abdeckplatte

    Festanschluss Im Lieferumfang der 18S-SUB und 18A-SUB Lautsprecher ist eine Abdeckplatte [1] und eine Kabeldurchführung [2] enthalten. Für Anwendungen im Innenbereich kann damit ggf. die Anschlussplatte verdeckt werden. Für Anwendungen im Außenbereich muss die Abdeckplatte verwendet werden, um einen IP-Schutzgrad von IP34 zu erreichen.
  • Seite 7 Option Wetterfest (WR) Für eine Reihe von d&b Lautsprechern sind Optionen erhältlich, die für unterschiedliche Installationsanwendungen und Umweltbedin‐ gungen geeignet sind. Für die 18S-SUB Lautsprecher stehen fol‐ gende Optionen zur Verfügung. ▪ Wetterfest (WR): Diese Option erlaubt den Betrieb im Außenbe‐...

  • Seite 8: Betrieb

    2 x NL4 1 x Schraubanschluss (ST - bis 4 mm WR-Option: Faston Anschluss (2 x 6,3mm) Belegung NL4: 2+/2– Abb. 5: 18S-SUB Frequenzgang, Standard und 100-Hz-Modus WR-Option: Braun + / Blau – Gewicht 32 kg d&b 18S/18A-SUB Handbuch 1.6 de...
  • Seite 9 Abb. 6: 18S-SUB Gehäuseabmessungen in mm [Zoll] Abb. 7: 18A-SUB Gehäuseabmessungen in mm [Zoll] d&b 18S/18A-SUB Handbuch 1.6 de...

  • Seite 10: Herstellererklärungen

    Herstellererklärungen 3.1 EG-Konformität der Lautsprecher (CE-Zeichen) Diese Erklärung gilt für: d&b 18S-SUB Lautsprecher, Z1570/Z1626 d&b 18A-SUB Lautsprecher, Z1571/Z1627 des Herstellers d&b audiotechnik GmbH. Eingeschlossen sind alle Produktionsexemplare dieser Typen, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektromechanischen Modifi‐...
