Inhaltszusammenfassung für d&b audiotechnik Z0210

  • Seite 1 E12X-SUB Handbuch 5.1 de...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen E12X-SUB Handbuch Version: 5.1 de, 09/2017, D2073.DE .05 Copyright © 2017 by d&b audiotechnik GmbH; alle Rechte vor‐ behalten. Bewahren Sie dieses Handbuch beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. Wenn Sie das Produkt wiederverkaufen, geben Sie dieses Hand‐...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise............4 1.1. Hinweise zum Gebrauch der Lautsprecher......4 E12X-SUB Lautsprecher..........5 2.1. Produktbeschreibung............... 5 2.2. Anschluss................. 6 2.3. Betrieb..................7 2.3.1. Controller-Einstellungen............7 2.3.2. Betrieb mit E-PAC..............7 2.4. Technische Daten..............8 Herstellererklärungen........... 9 3.1. EG-Konformität der Lautsprecher (CE-Zeichen)..... 9 3.1.1.

  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise 1.1. Hinweise zum Gebrauch der Lautsprecher Mögliche Gefahr von Personenschäden Halten Sie sich niemals in der direkten Umgebung von Lautspre‐ chern auf, die mit hohem Pegel betrieben werden. Professionelle Lautsprechersysteme sind in der Lage, gesundheitsschädliche Schalldruckpegel zu erzeugen. Auch scheinbar unkritische Pegel (ab ca.

  • Seite 5: E12X-Sub Lautsprecher

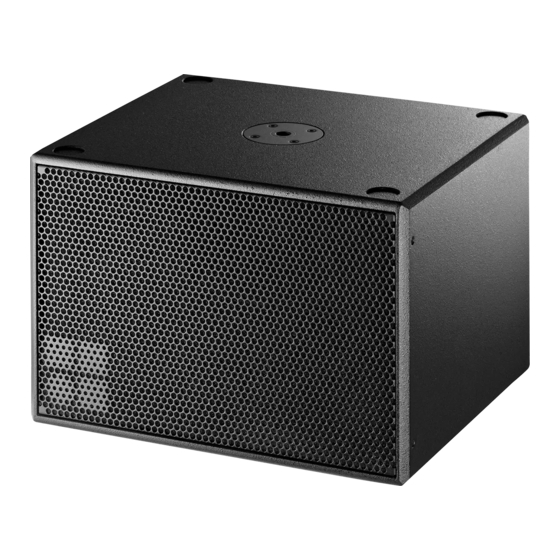

    2. E12X-SUB Lautsprecher 2.1. Produktbeschreibung Der E12X-SUB ist ein kompakter Hochleistungssubwoofer für den Betrieb mit den Lautsprechern der d&b E-Serie. Er ist bestückt mit einem 12"-Langhubtreiber mit Neodym-Magneten in Bassreflexab‐ stimmung. Er kann aktiv an einem eigenen Verstärkerkanal betrieben werden, ohne dass Änderungen am Lautsprecher vorgenommen werden müssen.

  • Seite 6: Anschluss

    2.2. Anschluss Der Lautsprecher verfügt zwei parallel verdrahtete 4-polige NLT4 F/M-Anschlüsse und belegt die Anschlusspins 2+/2–. Pins 1+/1– sind für TOP-Lautsprecher vorgesehen. Eine der beiden Buchsen dient als Eingang. Über die zweite Buchse kann ein zweiter Laut‐ sprecher betrieben werden. Die Pinbelegung der verschiedenen Anschlussoptionen kann der folgenden Tabelle entnommen werden.

  • Seite 7: Betrieb

    2.3. Betrieb ACHTUNG! Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐ rierten d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der Komponenten. Einsetzbare d&b Verstärker: D80/D20/D12/D6/10D/30D. Standardbetrieb Anwendung Setup Lautsprecher pro Kanal E12X-SUB E12-SUB Für die einsetzbaren d&b Verstärker ist das Controller-Setup im Dual Channel- und Mix TOP/SUB-Modus verfügbar.

  • Seite 8: Technische Daten

    2.4. Technische Daten E12X-SUB Systemdaten Frequenzgang (–5 dB Standard) 45 Hz - 100 Hz Frequenzgang (–5 dB 140 -Hz-Modus) 45 Hz - 140 Hz Maximaler Schalldruck (1 m, Freifeld) mit D6/10D/E-PAC 124 dB mit D12/D20/30D 127 dB mit D80 127 dB (SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4) E12X-SUB Lautsprecher Nennimpedanz...

  • Seite 9: Herstellererklärungen

    3. Herstellererklärungen 3.1. EG-Konformität der Lautsprecher (CE-Zeichen) Diese Erklärung gilt für: d&b E12X-SUB Lautsprecher, Z0210 des Herstellers d&b audiotechnik GmbH. Eingeschlossen sind alle Produktionsexemplare dieser Typen, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektromechanischen Modifi‐...
  • Seite 10 www.dbaudio.com...
