Spezifikation - Rotek SZ-Serie Benutzer- Und Wartungshandbuch

2. Spezifikation

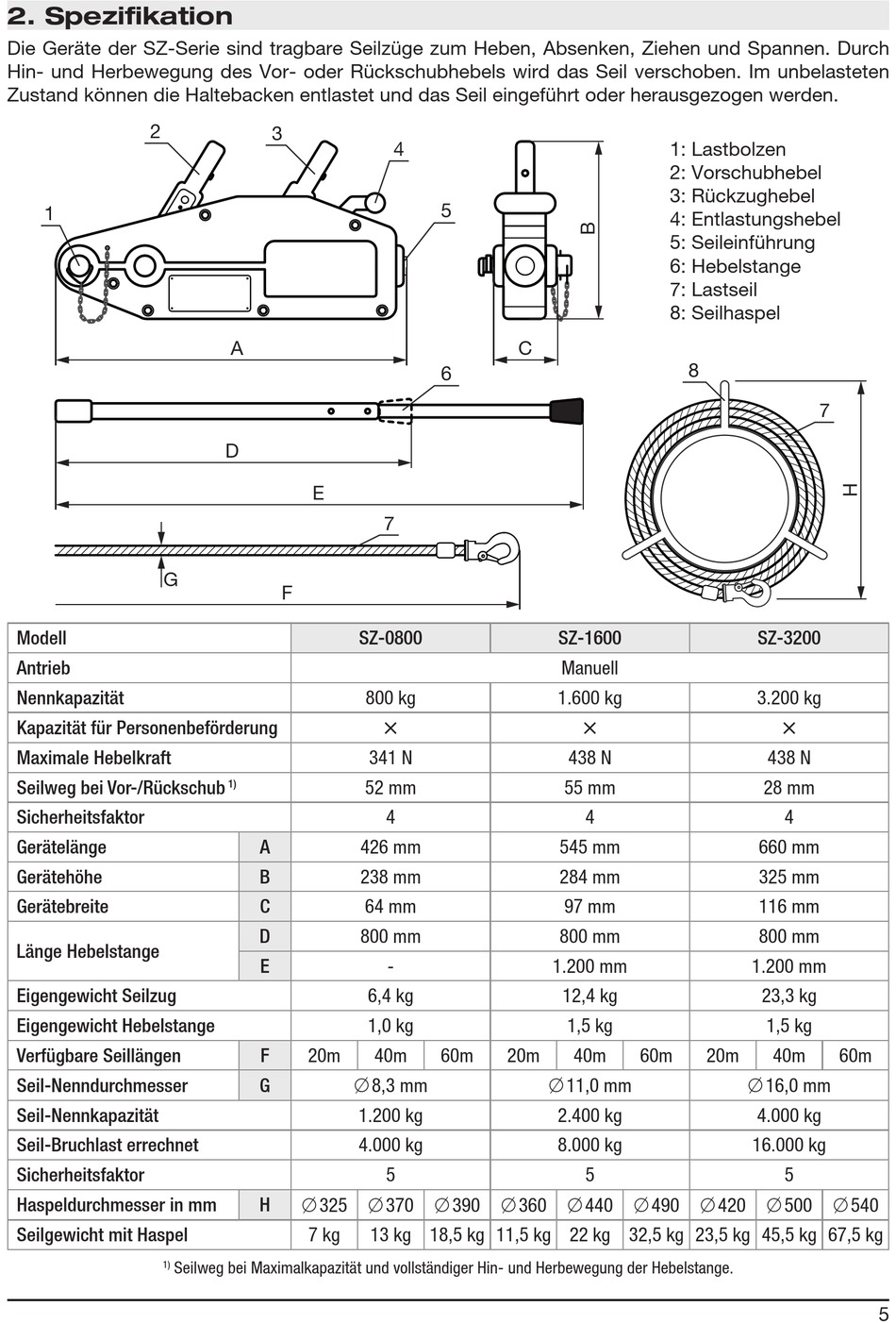

Die Geräte der SZ-Serie sind tragbare Seilzüge zum Heben, Absenken, Ziehen und Spannen. Durch
Hin- und Herbewegung des Vor- oder Rückschubhebels wird das Seil verschoben. Im unbelasteten
Zustand können die Haltebacken entlastet und das Seil eingeführt oder herausgezogen werden.
2
1
G
Modell
Antrieb
Nennkapazität
Kapazität für Personenbeförderung
Maximale Hebelkraft
Seilweg bei Vor-/Rückschub
Sicherheitsfaktor
Gerätelänge
Gerätehöhe
Gerätebreite
Länge Hebelstange
Eigengewicht Seilzug
Eigengewicht Hebelstange
Verfügbare Seillängen
Seil-Nenndurchmesser
Seil-Nennkapazität
Seil-Bruchlast errechnet
Sicherheitsfaktor
Haspeldurchmesser in mm
Seilgewicht mit Haspel
Seilweg bei Maximalkapazität und vollständiger Hin- und Herbewegung der Hebelstange.
1)
3
4
A
D
E
7
F
SZ-0800
800 kg
•
341 N
52 mm
1)
4
A 426 mm
B
238 mm
C 64 mm
D
800 mm
E -
6,4 kg
1,0 kg
F
20m 40m
G
∅8,3 mm
1.200 kg
4.000 kg
5
H
∅ 325 ∅ 370 ∅ 390 ∅ 360 ∅ 440 ∅490 ∅420 ∅ 500 ∅540
7 kg 13 kg 18,5 kg 11,5 kg 22 kg 32,5 kg 23,5 kg 45,5 kg 67,5 kg
5
C
6
SZ-1600
Manuell
1.600 kg
•
438 N
55 mm
4
545 mm
284 mm
97 mm
800 mm
1.200 mm
12,4 kg
1,5 kg
60m 20m 40m
∅ 11,0 mm
2.400 kg
8.000 kg
5
1: Lastbolzen
2: Vorschubhebel
3: Rückzughebel
4: Entlastungshebel
5: Seileinführung
6: Hebelstange
7: Lastseil
8: Seilhaspel
8
SZ-3200
3.200 kg
•
438 N
28 mm
4
660 mm
325 mm
116 mm
800 mm
1.200 mm
23,3 kg
1,5 kg
60m 20m 40m
∅ 16,0 mm
4.000 kg
16.000 kg
5
7
60m
5
