Benutzer- und Wartungshandbuch
SZ-0800-20/40/60
( Rotek Nr. ZSPHUB00222 )
Kapazität 800kg
Seilzug/Schwung 52mm
Aktuelle Informationen im Web:
Seilzug
SZ-Serie
DE G1411 Stand Sept. 2015
SZ-1600-20/40/60
( Rotek Nr. ZSPHUB00223 )
Kapazität 1.600kg
Seilzug/Schwung 55mm
Aktuelle Informationen im Web:
SZ-3200-20/40/60
( Rotek Nr. ZSPHUB00224 )
Kapazität 3.200kg
Seilzug/Schwung 28mm
Aktuelle Informationen im Web:
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek SZ-Serie
Inhaltszusammenfassung für Rotek SZ-Serie
- Seite 1 Seilzug SZ-Serie Benutzer- und Wartungshandbuch DE G1411 Stand Sept. 2015 SZ-0800-20/40/60 SZ-1600-20/40/60 SZ-3200-20/40/60 ( Rotek Nr. ZSPHUB00222 ) ( Rotek Nr. ZSPHUB00223 ) ( Rotek Nr. ZSPHUB00224 ) Kapazität 800kg Kapazität 1.600kg Kapazität 3.200kg Seilzug/Schwung 52mm Seilzug/Schwung 55mm Seilzug/Schwung 28mm...
- Seite 2 Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. Ein Zuwiderhandeln stellt einen Verstoß gegen geltende Urheberrechtsbestimmungen dar und wird straf- rechtlich verfolgt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Bedienpersonal und Ausrüstung 1.2. Bestimmungsgemäße Verwendung 2. Spezifikation 3. Verwendung 3.1. Befestigungspunkt 3.2. Tragfähigkeit erhöhen 3.3. Seilinstallation 3.4. Bedienung 4. Wartung 4.1. Schmierung 4.2. Reinigung 4.3. Überprüfungen 4.4. Wartungshinweise 4.5. Scherstift tauschen 4.6. Mögliche Fehler und Lösungen 4.7. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zu- sätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheitsgründen erlassen wurden. Für Arbeiten in hochgefährlicher Umgebung sind besondere Schutzmaßnahmen zu treffen. Dieses Gerät trägt keine besonderen Konstruktionsmerkmale für die Arbeit in hochgefährli- cher Umgebung. -
Seite 5: Spezifikation

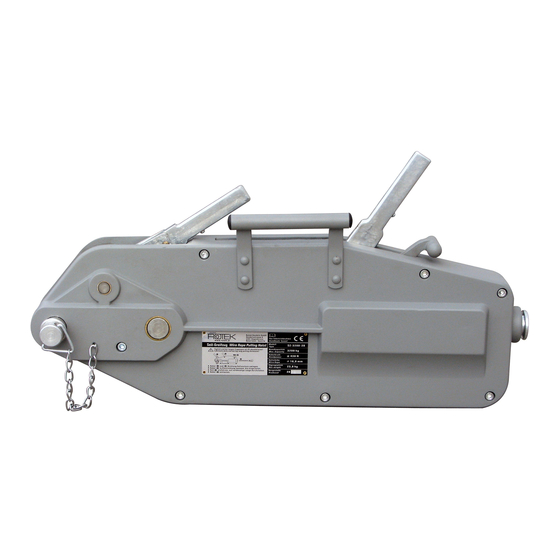

2. Spezifikation Die Geräte der SZ-Serie sind tragbare Seilzüge zum Heben, Absenken, Ziehen und Spannen. Durch Hin- und Herbewegung des Vor- oder Rückschubhebels wird das Seil verschoben. Im unbelasteten Zustand können die Haltebacken entlastet und das Seil eingeführt oder herausgezogen werden. -
Seite 6: Verwendung
3. Verwendung 3.1. Befestigungspunkt Beachten Sie, dass weitere Anschlagmittel (Seilstropps, Gurte, usw.) zum Befestigen des Seilzuges oder der Last notwendig sein können. Bei längeren Zugwegen sollte ebenfalls Öl zum Schmieren des Gerätes bereitstehen. Es ist zu beachten, dass eine sachkundige Person die ausreichende Tragfähigkeit des ge- wählten Befestigungspunktes feststellt. -
Seite 7: Seilinstallation
3.3. Seilinstallation Tragen Sie beim Hantieren mit Drahtseilen immer Schutzhandschue zur Vermeidung von Arbeitsunfällen! Verwenden Sie das Lastseil niemals zum Anschlagen von Lasten. Führen Sie das Seil nie- mals über Kanten! • Wickeln Sie das Seil lagegerecht von der Handhaspel ab und prüfen Sie ob die Länge ausrei- chend ist. -
Seite 8: Wartung
4. Wartung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfrei- en Betrieb. Beachten Sie, dass Reparaturen oder Instandsetzungsarbeiten (ausgenommen das Ersetzen des Scherstiftes) nur durch den Hersteller oder einer Hebezeug-Werkstatt unter Verwendung von Original Ersatzteilen durchgeführt werden darf! 4.1. -
Seite 9: Scherstift Tauschen
4.5. Scherstift tauschen Die Kraftübertragung vom Vorschubhebel (2) auf den Klammernmechanismus wird durch einen Scher- stift (F) begrenzt. Bei Überlastung wird dieser Scherstift (F) abgeschert und verhindert so eine Beschä- digung am Gerät. Der Scherstift wurde abgeschert, weil das Gerät überlastet wurde! Ein unbeschädigter Scherstift bricht bei einer 25%igen Überlastung des Gerätes! Verringern Sie vor erneuter Inbetriebnahme die Last oder scheren Sie das Seil wie unter 3.2. -
Seite 10: Teileverzeichnis
4.7. Teileverzeichnis 4.7.1. SZ-0800 15 18 17 11 29 23 21 22 Bezeichnung Ersatzteilnr. Bezeichnung Ersatzteilnr. Hebelstange ZSPHUB00015 17 Obere Klemmbacke Lastseil 20m ZSPHUB00022 18 Antriebsklemmhebel Lastseil 40m ZSPHUB00201 19 Klemmhebelachse Aufschloß Lastseil 60m ZSPHUB00219 20 Rückzugshebelbolzen Abdeckung links 21 Rückzugsbolzen Abdeckung rechts 22 Haltestifte Senkschraube... -
Seite 11: Sz-1600
4.7.2. SZ-1600 15 18 17 29 11 23 21 22 20 Bezeichnung Ersatzteilnr. Bezeichnung Ersatzteilnr. Abdeckung links 17 Obere Klemmbacke Abdeckung rechts 18 Antriebsklemmhebel Tragegriff 19 Klemmhebelachse Aufschloß Nieten 20 Rückzugshebelbolzen Senkschraube Bolzenanschlag 21 Rückzugsbolzen Führungsring 22 Haltestifte Ankerbolzen Rückzugshebelbolzen Innensechskantschraube 23 Haltestifte Rückzugsbolzen... -
Seite 12: Sz-3200
4.7.3. SZ-3200 19 14 15 18 17 11 29 21 22 20 10 28 Bezeichnung Ersatzteilnr. Bezeichnung Ersatzteilnr. Abdeckung links 18 Antriebsklemmhebel Abdeckung rechts 19 Klemmhebelachse Aufschloß Tragegriff 20 Rückzugshebelbolzen Nieten 21 Rückzugsbolzen Senkschraube Bolzenanschlag 22 Haltestifte Rückzugshebelbolzen Führungsring Ankerbolzen 23 Haltestifte Rückzugsbolzen Innensechskantschraube... -
Seite 14: Sonstiges
5. Sonstiges 5.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher. -
