ERGOLOCK.CB - AD - ST

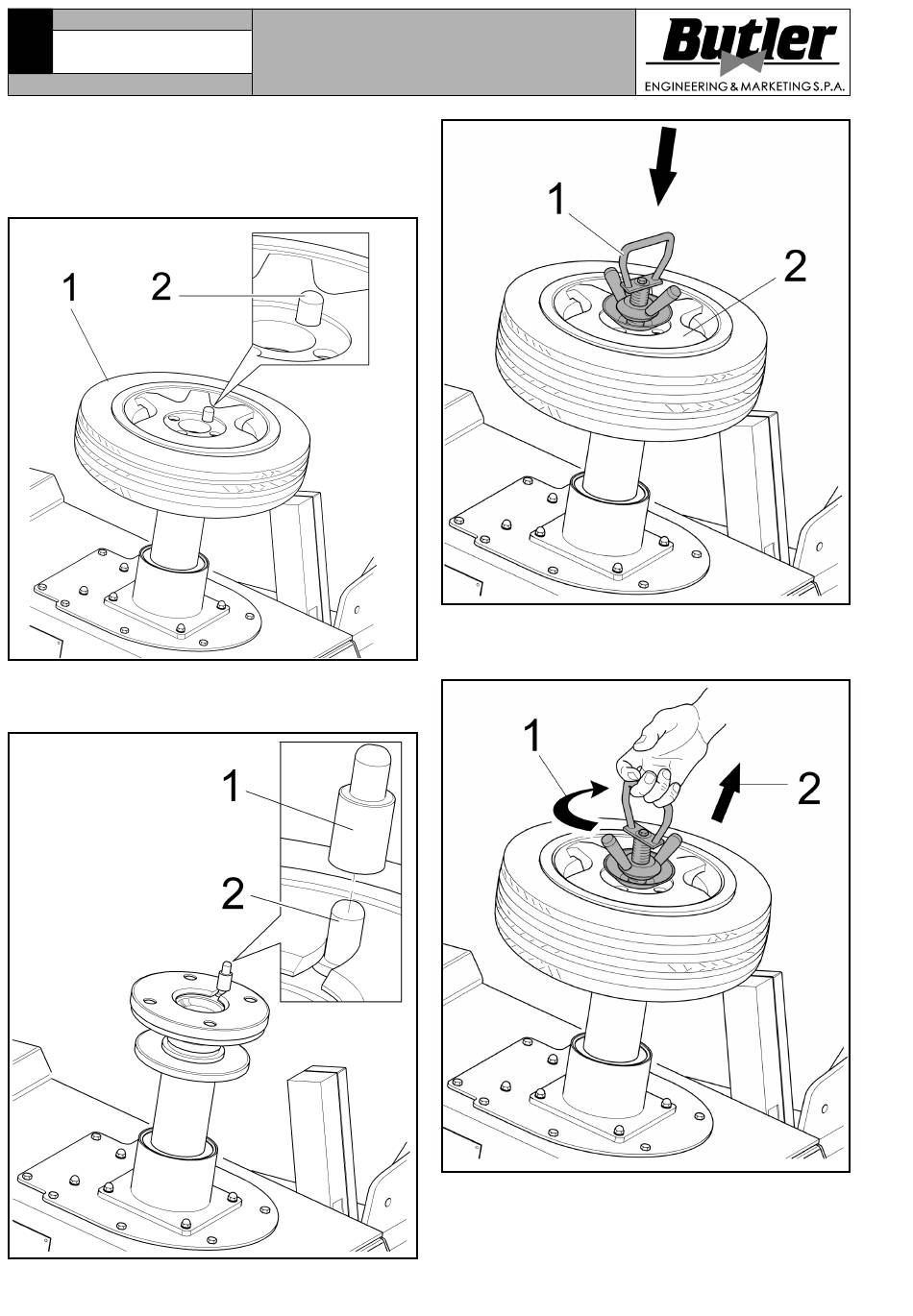

2. Den Reifen auf der Blockierplattform in Stellung
bringen (Abb. 29 Pkt. 1) und dabei so vorgehen,
dass sich einer der Schleppstifte (Abb. 29 Pkt. 2)
in einem der Bohrlöcher in der Nabe der Felge ver-
hakt.
Abb. 29
3. Sollte die Nabe des Reifens gegenüber dem Schlep-
per zu hoch sein (Abb. 30 Pkt. 2), die mitgelieferte
Verlängerung verwenden (Abb. 30 Pkt. 1).
Abb. 30
4. Die Welle und den jeweiligen Kegel (Abb. 31 Pkt. 1)
in die Felge (Fig. 31 pos. 2) einführen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 31
5. Um 90° drehen (Abb. 32 Pkt. 1) und die Welle an-
heben (Abb. 32 Pkt. 2), um sie in das Bohrloch
einzuhängen.
Abb. 32
6. Die Welle weiterhin anheben (Abb. 33 Pkt. 1), da-
für den vorgesehenen Griff verwenden (Abb. 33 Pkt.
2), die Nutmutter drehen (Abb. 33 Pkt. 3) bis der
Kegel vollkommen (Abb. 33 Pkt. 4) auf dem Reifen
(Abb. 33 Pkt. 5) befestigt ist.
