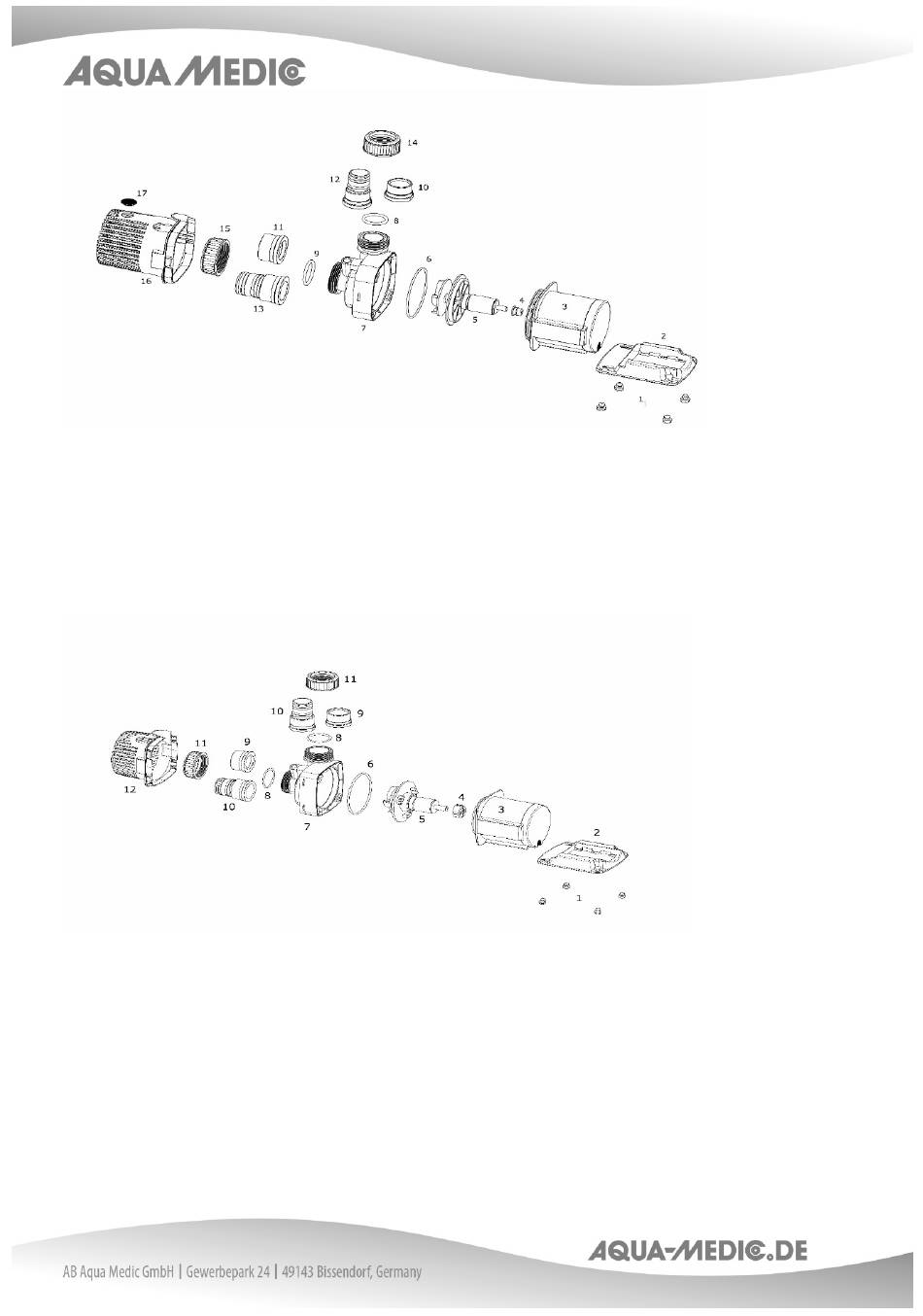

Рис. 1.: Устройство AC Runner 3.0
1. Резиновые ножки
2. Крепёжная пластина
3. Мотор помпы
4. Задний подшипник
5. Ротор
6. Уплотнитель корпуса
7. Головка помпы
8. Уплотнитель напорного штуцера
9. Уплотнитель напорного штуцера
Рис. 2: Устройство AC Runner 5.0 + 9.0 + 12.0
1. Резиновые ножки
2. Крепёжная пластина
3. Мотор помпы
4. Задний подшипник
Доступные запасные части: см. www.aqua-medic.de.
Помпу можно включать только если она заполнена водой! Возможна установка вне воды.
Максимальная глубина погружения составляет 2 м.
21
10. Муфта
11. Муфта
12. Подключение шланга отвода воды
13. Подключение шланга подачи воды
14. Накидная гайка на отвод воды
15. Накидная гайка на подачу воды
16. Коробка для помпы
17. Пробка
5. Ротор
6. Уплотнитель корпуса
7. Головка помпы
8. Уплотнитель напорного штуцера
9. Муфта
10. Подключение шланга
11. Накидная гайка
12. Коробка для фильтра
(только AC Runner 5.0)
