Inhaltszusammenfassung für aero-naut Mathea VII

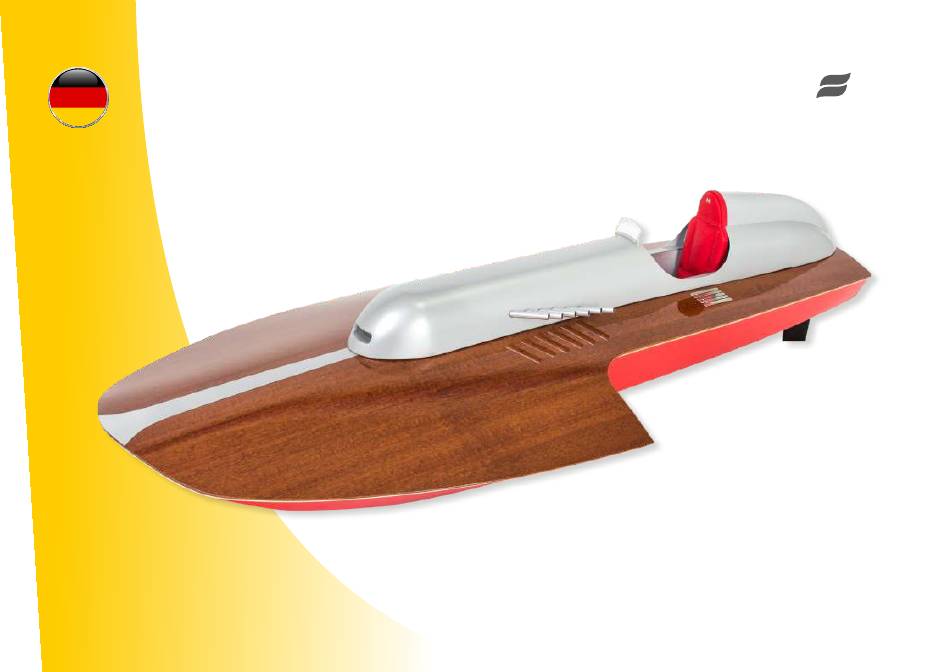

  • Seite 1 Mathea VII Bestell-Nr. 3054/00...
  • Seite 2: Tipps & Hinweise

    Mathea VII Wir freuen uns, dass Sie sich für ein Modell von aero-naut entschieden haben. Die Mathea 7 ist die vollkommen überarbeitete und vergrößerte Version unseres beliebten Rennboots und zeichnet sich durch eine Fülle von Details und hochwertigen Ätzteilen aus.
  • Seite 3 Auf den Spant 5 die Teile 11 aufkleben. Die zweiteilige Helling 0 mit Klebeband zusammen kleben und auf eine ebenes Baubrett legen. Die Spanten 1 - 10 aufstecken. Die aufgeklebten Teile 11 auf Spant 5 zeigen Richtung Spant 4.
  • Seite 4 13.1 13.1 13.1 Die mittleren Kiele 12 und die äußenren Kiele 13 in die Spanten und in die Helling 0 einstecken. Die Leisten 13.1 einsetzen und alles verkleben.
  • Seite 5 Die Teile 14 - 16 einsetzen und verkleben.
  • Seite 6 Die hinteren Seitenteile 17 einsetzen und verkleben.
  • Seite 7 Den Rumpfboden 18 aufkleben und mit Klammern und Klebeband sichern, dass dieser an den Kielen 12, 13, 13.1 und an den Spanten 1 - 10 anliegt.
  • Seite 8 Die inneren Seitenteile 19 aufkleben. Diese stehen nach oben 1 mm über. Die Bodenteile 20 aufkleben und an den Überstand der Seitenteile 19 andrücken.
  • Seite 9 Die Teile 14 +16 überschleifen damit die Kanten mit den Spanten eine gerade Linie ergibt. Die mit dem Pfeil markiert Kante von Teil 21 schräg schleifen, damit dies an Teil 20 bündig anliegt. Teil 21 verkleben und an Teil 20 andrücken. Den Ständer aus den Teilen 81 - 83 zusammen kleben.
  • Seite 10 Die Stützfüße absägen und die Teile 22 + 23 einkleben. Teil 23 vorne abschrägen damit dieses spitz zum Boden 18 ausläuft. Die Linien von Teil 23 müssen nach oben sichtbar sein.
  • Seite 11 18.1 19.1 18.2 19.1 18.1 Vorne am Bug die Verstärkungen 18.1 + 18.2 auf den Boden 18 aufkleben. Die Verstärkungen 19.1 jeweils 3 Stück auf der linken und rechten Seite Hinweis: Als Auftriebshilfe können im vorderen einkleben. Bereich vor Verkleben des Decks Blöcke aus Styropor Die Süllränder 24 in die Nuten der Spanten stecken eingeklebt werden.
  • Seite 12 An den Spanten die Überstände am Süllrand 24 absägen. Achtung: Bevor das Deck aufgeklebt wird, muss die Innenseite des Rumpfs mit Porenfüller gestrichen werden, damit alles Wasserfest ist. Achtung: Vor Verkleben des Decks wird dieses auf der Innen- und Außenseite mit Porenfüller behandelt und nach dem Trocknen mit feinem Schleifpapier geschliffen.
  • Seite 13 Den Motorträger aus den Teilen 47 + 48 zusammen kleben. Den Motor anschrauben und in den Rumpfeinsetzen, noch nicht in den Rumpf kleben. Den Halter für das Servo und den Ruderkoker 63 aus den Teilen 49 - 52 zusammen kleben. Den Ruderkoker 63 einkleben, so dass dieser 4 mm Das Stevenrohr 62 von unten in den Rumpf 62.1...
  • Seite 14 Die Finnen 61 werden an die Seitenteile 19 und an die Verstärkungen 19.1 geschraubt. Die Verkleidungen 1.1 + 5.1 aufkleben...
  • Seite 15 29.1 Achtung: Die Plicht wird erst zusammengeklebt, nachdem das Mahagonideck aufgeklebt wurde, damit die Spanten der Plicht sauber auf das Deck eingepasst werden können. Die Teile 29.1 auf den Spant 29 kleben, die äußeren Ränder müssen 29.1 bündig sein. Die Plicht aus den Teilen 28, 29, 33 + 34 zusammenkleben. Die Plicht in den Rumpf stellen.
  • Seite 16 Die Leisten 35 + 36 auf die Spanten aufstecken und die Plicht so ausrichten Den Träger für die Armaturen aus den damit der vorderste und der hinterste Spant Teilen 45 - 46 zusammenkleben und (31 + 32) senkrecht steht. Die Leisten 45.1 auf Spant 30 aufkleben.
  • Seite 17 Die Süllränder 25 + 26 auf das Deck kleben. Achtung: Vor dem Aufkleben der Beplankungsteile 39+40 wird die Plicht wasserfest lackiert oder mit Porenfüller behandelt. Die Beplankungsteile 39 + 40 auf der Holzseite mit Wasser befeuchten und auf die Spanten aufkleben. Nicht mit dem Deck verkleben.
  • Seite 18 Die Front- und Heckverkleidung wird in Schichten aus den Teilen 42..+ 43..aufeinander geklebt. Vorher das Deck und die Spanten mit einer Folie abdecken. Die unteren 3 Schichten zusammenkleben und solange auf das Deck drücken bis diese die Kontur vom Deck behalten.
  • Seite 19 Das Gehäuse für die Luftansaugung wird aus den Teilen 73 - 76 zusammen geklebt. Teil 73 unten mittig etwas ausfeilen, damit das eingedrungene Wasser ablaufen kann. Die Rohre 65 und 66 einpassen, aber noch nicht einkleben. Diese werden erst nach dem Lackieren eingeklebt.
  • Seite 20 Das Ruder wird aus den Teilen 64,78 + 79 zusammen geklebt und in Tropfenform verschliffen. Das Ruder von der Unterseite in den Die Verkleidungen 44 aufkleben. Ruderkoker 63 schieben und mit dem Ruderhorn 77 festschrauben. Das Ruderhorn mit dem Draht 70 und dem Gestängeanschluss 71 mit dem Ruderhorn des Servos verbinden.
  • Seite 21 Bevor nun die Beschlagteile aus Neusilber aufgeklebt werden, muss das ganze Boot Wasserfest lackiert werden. Die Armaturen ausschneiden und hinter das Armaturentafel A1 aus Neusilber kleben und dann auf die Armaturenunterlage 45. Das Rohr 67 gleich mit einkleben. Den Gashebel wird aus den Teilen A5 - A8 Die zwei Holzringe 72 auf das Lenkrad A2 kleben und rund verschleifen.
  • Seite 22 Zum Schluss werden noch die Trittbleche A8 aufgeklebt und die Rohre für Auspuff und Luftansaugung eingeklebt. Die Scheib 80 wird an den Rahmen A9 geklebt. Die seitlichen Halter 90° abwinkeln und Löcher bohren und in die Haube einkleben. Die Tankdeckel und Schrftzüge können Sie nach eigenem Ermessen anbringen.
  • Seite 24 GfK-Rumpf mit Lasercut Mahagoni-Beplankung, Ätzteilen und weiteren Teilen für den Ausbau des Modells aero Maßstab ca. 1:8 naut Länge ca. 790 mm Breite ca. 350 mm Gewicht ca. 1,9 kg aero-naut Modellbau Stuttgarter Strasse 18-22 D-72766 Reutlingen und viele mehr auf www.aero-naut.de www.aero-naut.de...
