ZUSAMMENBAU

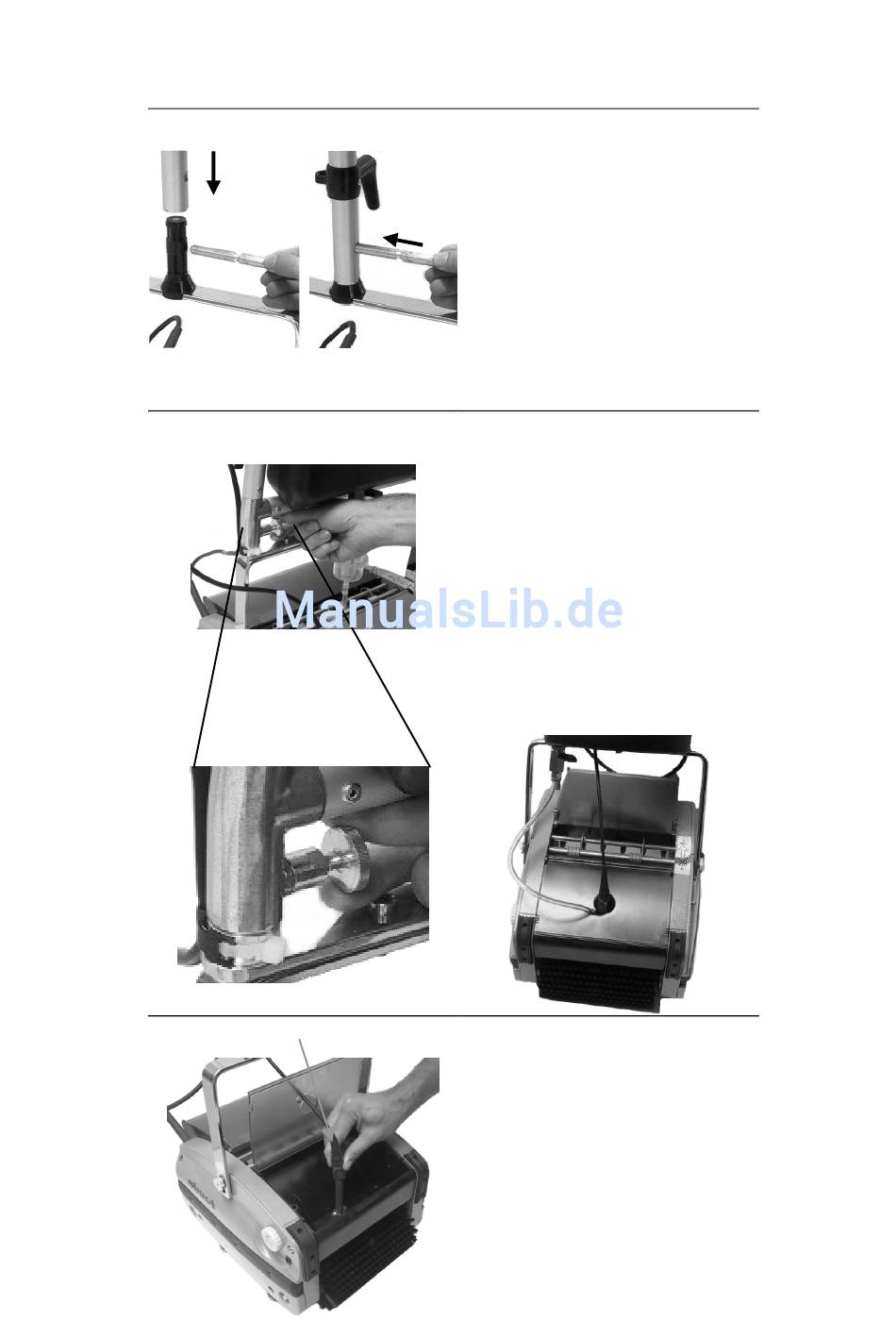

Einhandstiel montieren
1
Setzen Sie den Einhandstiel (1)
2
auf den Stielansatz der Gabel und
schieben Sie den
Verbindungsbolzen (2) zur
Fixierung ein.
Zweihandstiel für A, B, S
montieren
Setzen Sie den Tankstiel auf den
Stielansatz und befestigen Sie die
beiden Teile.
Den Zuflussschlauch aus dem
Tank leiten Sie bei den
S-Modellen in den
Frischwasserbehälter, bei den
B-Modellen stecken Sie ihn auf
die dafür vorgesehene Kupplung
auf dem Pumpenbehälter.
Bowdenzug für montieren
Führen Sie den Bowdenzug unter
dem Stiel zum
Frischwasserbehälter und
schrauben Sie die beiden roten
Kunststoffteile zusammen. Achten
Sie darauf, dass der Bowdenzug
nicht verdreht ist und prüfen Sie
die Leichtgängigkeit durch Druck
auf den roten Knopf (Griff) am
Stiel.
