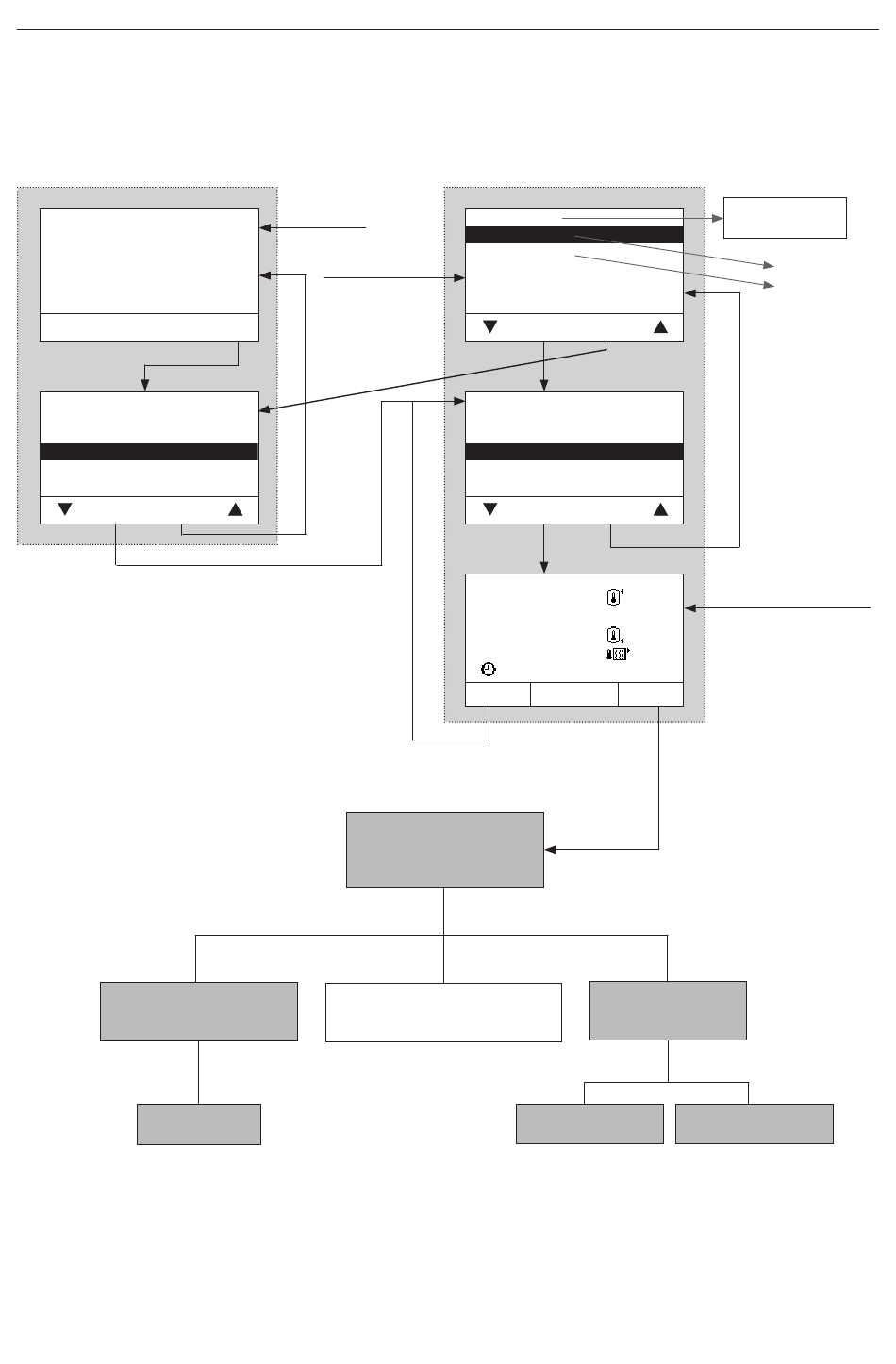

2.3 Aufbau der Menüstruktur mit Funktionsmodul WVF+
Kessel – Funktionsblock InfoWIN
(Daten und Parameter vom Kessel)
Kesseltemperatur
62
Standby
Info
Betreiberebene
3
Serviceebene
3
Infoebene
3
MES Module
1
wählen zurück
Fig. 15
Betreiberebene
Betriebswahl
1 Wird nur angezeigt, wenn eine MES
2 In der Liste der Funktionsmodule werden alle Module angezeigt die gebunden und mit „Anlage einlesen"auch eingelesen worden sind.
Die Funktionsmodul-Bezeichnungen variieren bzw. können geändert werden – siehe Pkt. 4.2.8.
3 Beschreibung von Betreiberebene, Serviceebene und Infoebene vom Kessel siehe eigene Anleitungen des Kessels.
4 Wird nur angezeigt, wenn SMS Funktion akiviert ist – siehe Montageanleitung des Kessels. Beschreibung SMS Funktionen siehe eigene Anleitung.
Titelbild vom
Kessel
°C
Titelbild der
Master-Bedienung
Menü
Serviceebene
(nur dem geschulten Servicepersonal
vorbehalten – Pkt. 4.2)
PLUS Regelung vorhanden ist.
MES Module Funktionsblock Master-Bedienung
PLUS
(Daten und Parameter von Funktionsmodulen)
Einstellungen
Funktionswahl
Anlage einlesen
wählen
Funktionswahl
B-PLM
2
UML HK
2
WVF
2
wählen
WVF
Pufferspeicher
zurück
Menü
Kesseltemperatur
11
zurück
zurück
53.8 °C
Titelbild vom
Funktionsmodul WVF+
61.6 °C
61.0 °C
Menü
Infoebene
Puffertemperatur
SMS
4
siehe Pkt. 2.2.1
siehe Pkt. 2.2.2
