RICHTLIJNEN I.V.M.
GEBRUIK EN INSTALLATIE
Multifunctionele gasregulateur voor toestellen met een ventilator met een groot prestatievermogen. Een pneumatisch
apparaat regelt de hoeveelheid gas die naar de brander gaat en brengt ze in overeenstemming met de momentele
luchtstroming. Alle instellingen kunnen op de bovenkant worden gemaakt.
HOOFDKENMERKEN
Twee stilwerkende automatische afsluitkleppen:
- EV1 in klasse B (klasse A in optie)
- EV2 in klasse D (klasse C in optie)
Drukregelaar met servosysteem (PR).
Pneumatisch apparaat voor proportionele regeling van de gasdruk in overeenstemming met de luchtdruk (AG).
Nulinstellingsmechanisme (OS).
Spaarbranderuitlaat (met plug op aanvraag) met voorkeuze van de gasstroming (RQ).
Testpunten voor inlaatdruk (E).
Testpunt voor uitlaatdruk (modellen zonder verhoudingsregelaar), (A).
Inlaat- en spaarbranderfilter (FL).
Gasinlaat en -uitlaat met 1/2 draadeinde met voorziening voor flensaansluiting.
Model met zijdelingse gasuitlaat met voorziening voor flensaansluiting.
Lucht/gas-verhoudingsinstelling (optie: enkel voor standaard gasuitlaat) (S).

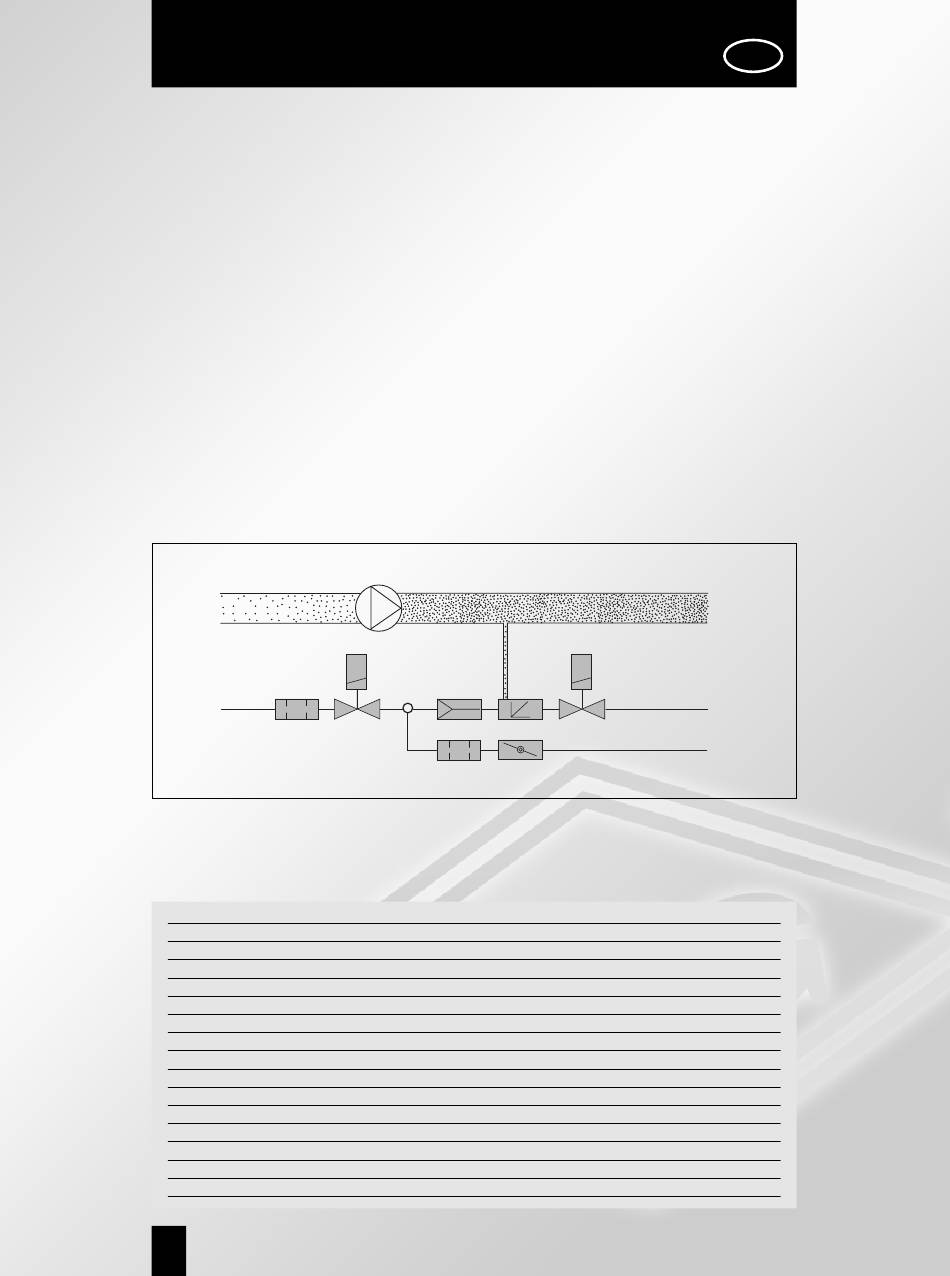

WERKINGSSCHEMA
LUCHTLEIDING
GASINLAAT
FL

TECHNISCHE GEGEVENS

De hieronder vermelde technische gegevens hebben, voor zover mogelijk, betrekking op de Europese norm EN 126 -
"Multifunctionele regelaars voor gasverbranders".
Torsie en buigspanningsweerstand
Automatische afsluitklep (EV1)
Automatische afsluitklep (EV2)
Open- en sluittijden van afsluitkleppen
Drukregelaar
Gas/luchtdruk-verhouding
Nulinstellingsbereik (offset)
Drukbereik van luchtsignaal
Bereik gasuitlaatdruk
Maximale lucht signaaldruk
Maximale gasinlaatdruk
Werktemperatuurbereik
Tijdconstante
Montagestand
Gasaansluitingen
Bruikbare gasfamilies
28
AG
PR
EV1
FL RQ
EV2
HOOFDBRANDER
SPAARBRANDER
groep 2
klasse B (klasse A in optie)
klasse D (klasse C in optie)
≤ 1 s
klasse B
1:1
± 2 mbar:
0,5...12 mbar
0,5...12 mbar
20 mbar
60 mbar
0...60°C
≤ 2 s
willekeurig
Rp 1/2 ISO 7
I, II en III
