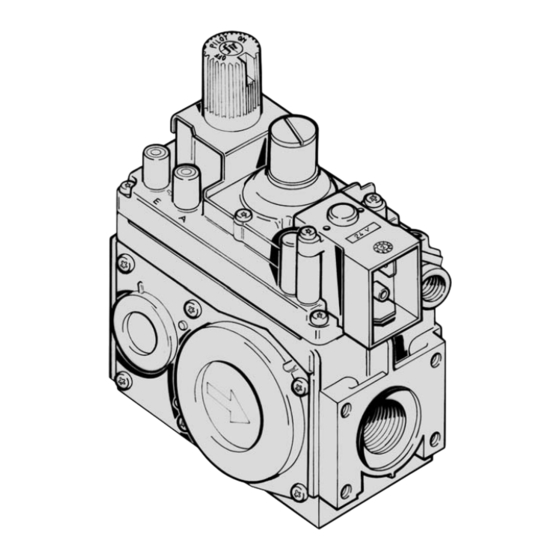

SIT 820 NOVA Einbau- Und Einsatzanleitung
  1. Anleitungen
  2. Marken
  3. SIT Anleitungen
  4. Steuergeräte
  5. 820 NOVA MV
  6. Einbau- und einsatzanleitung

SIT 820 NOVA Einbau- Und Einsatzanleitung

Vorschau ausblenden Andere Handbücher für 820 NOVA:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
9956820-02_MI_820 NOVA_A4
820 NOVA
ENGLISH - ITALIANO - FRANCAIS - DEUTSCH- NEDERLANDS - ESPAÑOL - SVENSKA
Read
the
Leggere le istruzioni prima dell'uso. Questo controllo deve essere installato in accordo con le normative in vigore.
Consultez
Lesen Sie die Instruktionen vor Inbetriebnahme. Dieser Regler muß nach den gültigen Vorschriften installiert werden.
Lees de richtlijnen voor gebruik. Deze regelaar moet worden geinstalleerd in overeenstemming met de heersende voorschriften.
Leer las instrucciones antes de usar este dispositivo. Este control debe ser instalado conforme a las normas en vigor.
Läs instruktionerna före användning. Denna kontrollanordning måste installeras i enlighet med gällande föreskrifter.
27-10-2003
16:38
Pagina 1
instructions
before
use.
This
les
notices
avant
d'utiliser
ce
control
must
be
installed
in
dispositif.
Son
installation
doit
accordance
with
the
rules
in
répondre
aux
règles
en
force.
vigueur.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SIT 820 NOVA

Inhaltszusammenfassung für SIT 820 NOVA

  • Seite 1 9956820-02_MI_820 NOVA_A4 27-10-2003 16:38 Pagina 1 820 NOVA ENGLISH - ITALIANO - FRANCAIS - DEUTSCH- NEDERLANDS - ESPAÑOL - SVENSKA Read instructions before use. This control must installed accordance with rules force. Leggere le istruzioni prima dell’uso. Questo controllo deve essere installato in accordo con le normative in vigore.
  • Seite 2 9956820-02_MI_820 NOVA_A4 27-10-2003 16:38 Pagina 2 English Italiano Français Deutsch Nederlands Español Svenska...
  • Seite 3 9956820-02_MI_820 NOVA_A4 27-10-2003 16:38 Pagina 3 SIT 820 NOVA mV “HI-LO” 120,5 TP TH TP 36,5 70,5 SIT 820 NOVA 120,5 36,5 70,5...

  • Seite 22: Haupteigenschaften

    Thermosäule VORRICHTUNG ZUR HANDEINSTELLUNG SIT 820 NOVA mV ist auch in den Versionen mit Handeinstellung des Gasdurchflusses lieferbar. Durch Drehen des Einstellknopfes aus der Position HI in die Position LO erhält man eine Verminderung des Gasdurchflusses, die von den Einsatzbedingungen abhängt.

  • Seite 23: Technische Daten

    (auf Anfrage Klasse C) Schließzeit Standard <1 s Versionen mV <5s Biege- und Drehfestigkeit Gruppe 2 Flammenüberwachungsvorrichtung (versorgt von Thermoelement SIT Serie 200 oder 290) Zündzeit <10s Löschzeit <60s Anzahl der vorgesehenen Zyklen 5000 Vorrichtung zum Handabschluß Anzahl der vorgesehenen Zyklen...
  • Seite 24 9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 24 ARBEITSWEISE Zündung der Zündbrennerflamme Schaltknopf drücken und auf Zündbrenner-Position stellen. Schaltknopf drücken und Zündbrennerflamme zünden. Dabei den Knopf einige Sekunden durchgedrückt halten (Abb.1). Schaltknopf loslassen und überprüfen, ob die Zündbrenner-Flamme gezündet bleibt. (Abb. 2) Bei Erlöschen Zündvorgang wiederholen.

  • Seite 25: Einbau

    Pagina 25 EINBAU Das Elektromagnetventil SIT 820 NOVA entspricht den geltenden Sicherheitsvorschriften. Vor dem Einbau in Gasgeräte ist zu überprüfen, ob die jeweiligen, spezifischen Vorschriften erfüllt werden. Besonders muß überprüft werden, ob die Anforderungen hinsichtlich der Klasse des Flammenüberwachungsventils, des automatischen Sperrventils und des Druckreglers erfüllt sind.

  • Seite 26: Einstellungen

    9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 26 Versions mV TP = Thermosäule TH = Thermostat Zündbrenner TP TH Raumthermostat 10 12 EINSTELLUNGEN Alle Einstellungen werden auf Grundlage der spezifischen Eigenschaften des Gasgerätes durchgeführt. Der Druck an ∆ ≈ Ein- und Ausgang ist mittels der dafür vorgesehenen Meßstutzen zu überprüfen.

  • Seite 27: Wartung

    9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 27 WARTUNG Die einzig zulässige Wartungsarbeit ist der Austausch der Magneteinheit und, bei Wechselstrom-Versionen, der Spulen der automatischen Sperrventile. Diese Wartungsarbeiten dürfen nur durch Fachpersonal laut der mit dem Ersatzteil gelieferten Anleitung erfolgen. ZUBEHÖR Verbinder für EV mit Netzspannung Typ 160 L = 1000 mm 0.960.103 Dichtung und Befestigungsschraube für Verbinder Typ 160 0.960.104...
  • Seite 46 9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 46...
