S+S REGELTECHNIK HYGRASREG TW series Bedienungs- Und Montageanleitung Seite 2

D G F r
TW
HYGRASREG ®

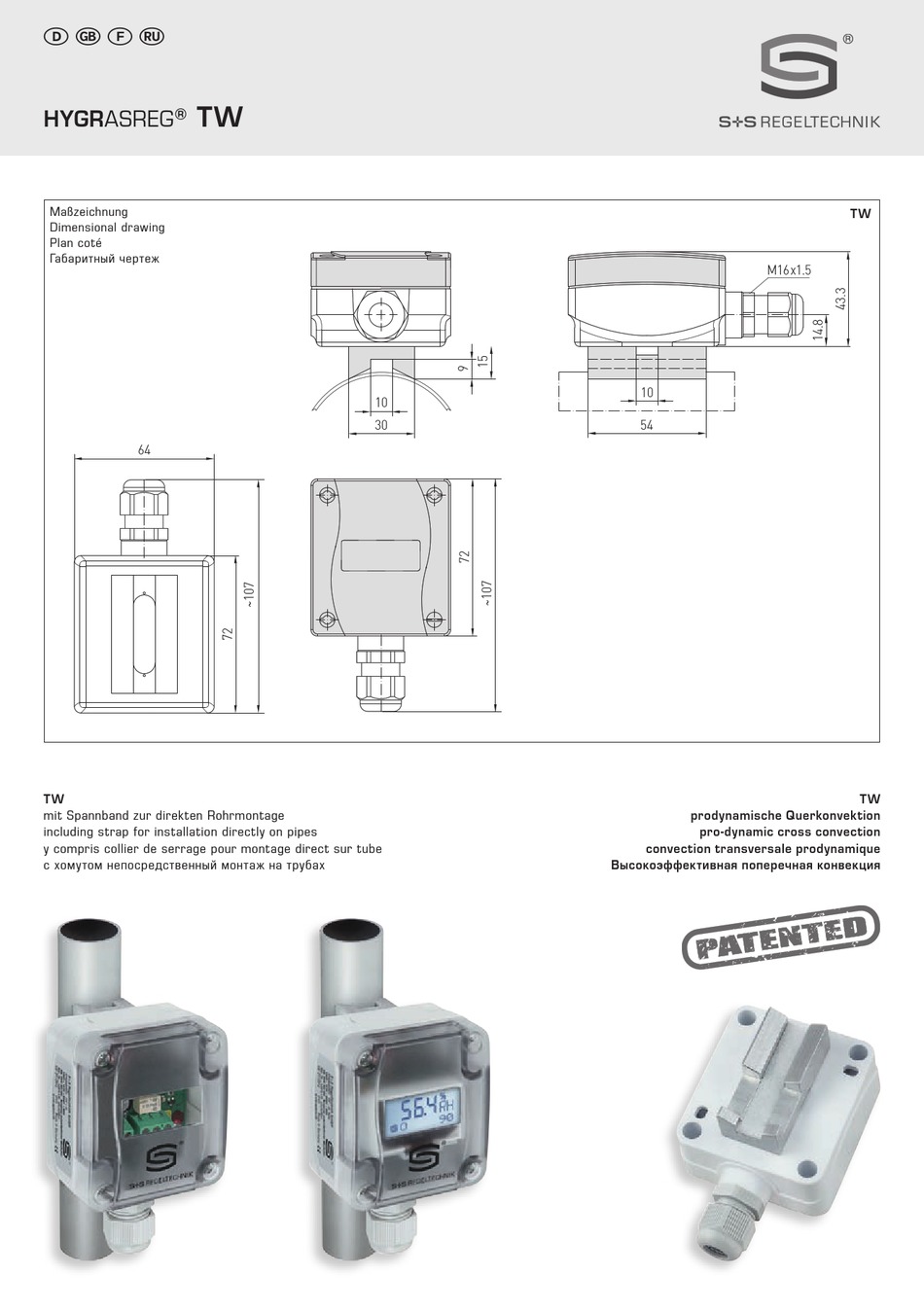

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
64
TW
mit Spannband zur direkten Rohrmontage
including strap for installation directly on pipes
y compris collier de serrage pour montage direct sur tube
с хомутом непосредственный монтаж на трубах
10
30
10
30
M16x1.5
10
54
M16x1.5
10
54
prodynamische Querkonvektion
pro-dynamic cross convection
convection transversale prodynamique
Высокоэффективная поперечная конвекция
TW
TW
