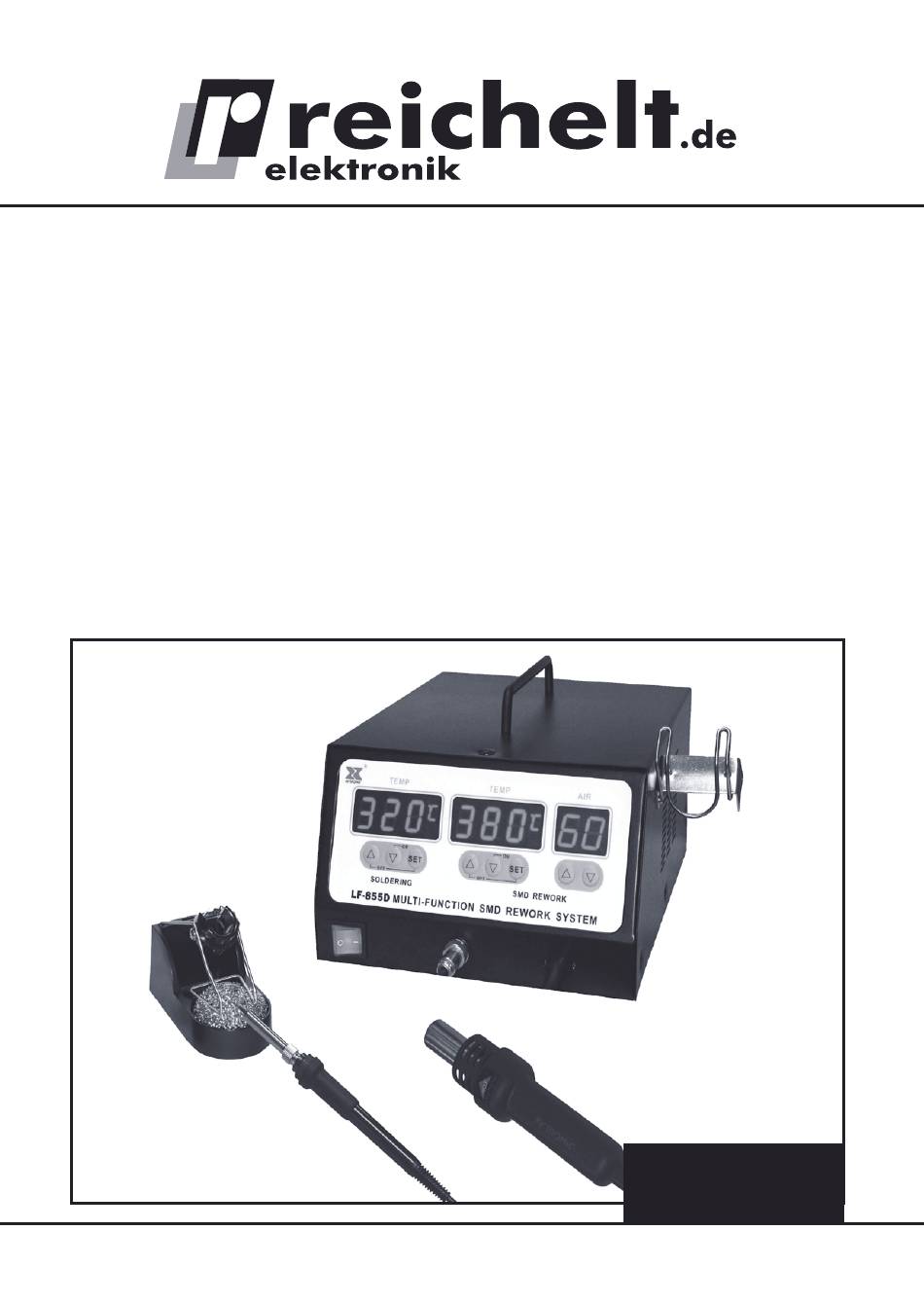

- Seite 1 Multifunktions- SMD-Rework- System LF855D – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 1/2012 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

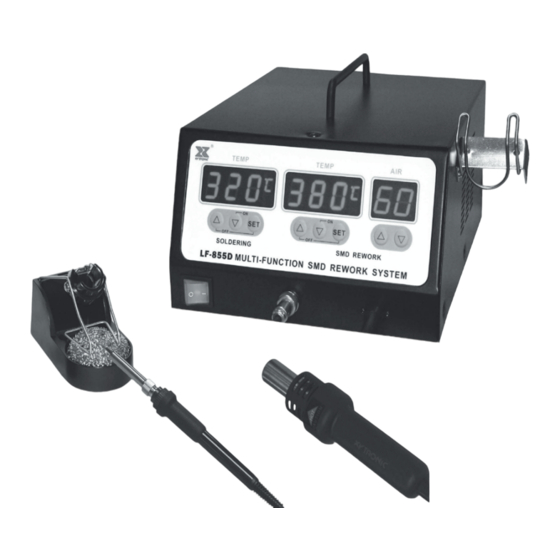

1. Beschreibung und Funktion Die LF855D ermöglicht das fachgerechte Ver- und Entlöten von Elektronik- Bauteilen auf Platinen. Sie kombiniert eine leistungsfähige Lötstation mit einem Heißluft-Löt-/Entlötgerät. So können sowohl Löt-/Entlöt-/Reworkarbeiten an be- drahteten wie auch an SMD-Bauteilen ausgeführt werden. Die Funktionen und Eigenschaften: 1. -
Seite 4: Bestimmungsgemäßer Einsatz
2. Bestimmungsgemäßer Einsatz Die Lötstation ist für Lötarbeiten im Elektronikbereich im in dieser Bedienungs- anleitung vorgegebenen Leistungs- und Temperaturbereich vorgesehen. Das Rework-System ist für Löt- und Entlötarbeiten von SMD-Bauelementen mit Heißluft vorgesehen. Die Station ist dauereinsatzfähig. Es ist für ausreichende Belüftung bzw. Lötrauchabsaugung am Arbeitsplatz zu sorgen. -
Seite 5: Lieferumfang
· Vor einem Düsenwechsel das Handheizgerät auf Umgebungstemperatur ab- kühlen lassen - extreme Verbrennungsgefahr! · Vor einem Wechsel der Lötspitzen Lötkolben auf Umgebungstemperatur ab- kühlen lassen! Verbrennungsgefahr! · Das Gerät ist auf einer waagerechten, geraden, nicht brennbaren Oberfläche aufzustellen. Alle brennbaren Gegenstände sind aus der Umgebung des Ge- rätes zu entfernen. -
Seite 6: Bedien-, Anschluss- Und Anzeigeelemente
5. Bedien-, Anschluss- und Anzeigeelemente... - Seite 7 1 - Lötstation: Taste s Temperatur erhöhen 2 - Lötstation: Taste t Temperatur verringern 3 - Lötstation: Temperaturanzeige 4 - Heizanzeige 5 - Lötstation: Funktionstaste „SET” 6 - Heißluftstation: Taste s Temperatur erhöhen 7 - Heißluftstation: Taste t Temperatur verringern 8 - Heißluftstation: Temperaturanzeige 9 - Heizanzeige 10 - Heißluftstation: Funktionstaste „SET”...
-
Seite 8: Heißluftstation, Inbetriebnahme, Bedienung, Wartung
6. Heißluftstation Inbetriebnahme, Bedienung, Wartung Bitte beachten: Bei allen Arbeiten am Handheizgerät und an der Station diese ausschalten, vom Netz trennen und das Handheiz- gerät auf Umgebungstemperatur abkühlen lassen. 6.1 Inbetriebnahme, Einstellung, Vorbereitung · Entfernen Sie zunächst die vier in der folgenden Skizze gezeigten Schrauben auf der Unterseite des Gerätes (Transportschutz für die Luftpumpe): Achtung! Transportschutz... -
Seite 9: Passwort Und Anzeigeeinheit Einstellen
· Bis die Solltemperatur erreicht ist, blinkt die Heizanzeige. Die immer wieder aufleuchtende („blinkende”) Heizanzeige zeigt den Regelprozess an. · Warten Sie, bis sich die Temperatur am Handheizgerät stabilisiert hat, bevor Sie mit der Arbeit beginnen. Das Handheizgerät nur im zugehörigen Ständer ablegen - an- sonsten droht Brand- und Verletzungsgefahr! Nie das Handheizgerät ohne Luftstrom betreiben. -
Seite 10: Entlöten
6.3 Entlöten · Platzieren Sie die Düse so einige Millimeter über dem Bauteil bzw. Bauteilan- schluss, dass sie das Bauteil bzw. die Platine niemals berührt, bis das Lötmittel flüssig wird. · Entfernen Sie dann das Bauteil mit einer Pinzette bzw. einem Bauteilheber. Dabei achten Sie darauf, dass das Werkzeug nicht zu lange erwärmt wird und die Hand nicht in den Heißluftstrom gerät. -
Seite 11: Wartung/Reinigung, Lagerung/Transport
· Nach dem Einsetzen in das Edelstahlrohr schließen Sie den Schutzleiteranschluss wieder an (Fig. 3). · Montieren Sie den Griff wieder. Achten Sie dabei darauf, dass der SChutzeiter nicht zwischen den Griffschalen gequetscht wird. · Nehmen Sie das Handheizgerät erst wieder in Betrieb, wenn es komplett montiert ist. -
Seite 12: Lötstation, Inbetriebnahme, Bedienung, Wartung
7. Lötstation, Inbetriebnahme, Bedienung, Wartung 7.1 Inbetriebnahme, Einstellung · Vergewissern Sie sich, dass der Netzschalter (14) ausgeschaltet ist. · Schließen Sie den Lötkolben (15) an. · Schließen Sie das Netzkabel an den Netzanschluss der Station und dann an eine Schutzkontakt-Netzsteckdose an. ·... - Seite 13 000 bedeutet: das Gerät arbeitet ohne Passwortschutz 100 bedeutet: das Gerät ist passwortgeschützt und kann ohne Passwort nicht neu eingestellt werden · Drücken Sie abschließend nochmals die Taste „SET” zur Speicherung des Passwortes. Nehmen Sie nun die nächste Einstellung vor oder gehen Sie zu F-0 und warten Sie, bis das Gerät zum normalen Betrieb zurückkehrt.
- Seite 14 Station wieder aktivieren Ist die Standby-Funktion aktiviert, geht die Station nach 20 Minuten, wenn in dieser Zeit der Lötkolben nicht benutzt wurde, automatisch auf die Standby-Tem- peratur von 150 °C (Löten), die Temperaturangabe blinkt. Die Aktivierung und Rückkehr zur Solltemperatur kann auf folgende Weise ge- schehen: ·...
-
Seite 15: Hinweise Zum Löten
7.3 Hinweise zum Löten · Wählen Sie die für Ihre Arbeiten notwendige Lötspitzentemperatur: Schmelzpunkt Lötzinn (60Sn/40Pb): ab 220°C Schmelzpunkt bleifreies Lötzinn: ab ca. 250°C Normales Löten (Service-/Hobbybereich): 270 - 320°C, bleifrei: 30° höher Produktion: 320 - 380°C, bleifrei: 30° höher ·... -
Seite 16: Lötspitze Wechseln/Warten/Reinigen
7.4 Lötspitze wechseln/warten/reinigen Lassen Sie den Lötkolben vollständig abkühlen, bevor Sie die folgenden Arbeiten vornehmen! Verbrennungsgefahr! · Lösen Sie mit einer Zange (Greiffläche mit Hieb/geriffelt) die Rändelschraube der Lötspitzenhülse und nehmen Sie diese vorsichtig ab. · Ziehen Sie nun mit der Zange vorsichtig die Lötspitze aus dem Heizelement. Das folgende Bild zeigt die demontierten Teile: Lötspitze Silikon-... -
Seite 17: Netzsicherung Austauschen
8. Netzsicherung austauschen Vor einem Entfernen der Sicherung und Sicherungswechsel Löt- station vom Stromnetz trennen! · Lässt sich die Lötstation nicht einschalten, kontrollieren Sie die Netzsicherung auf der Rückseite. Sie lässt sich nach Drücken und linksdrehen aus dem Halter nehmen. ·... -
Seite 18: Technische Daten
10. Technische Daten Netzspannung: 230 V/50 Hz, 700 W Netzsicherung: F 5A Heißluftstation Leistung: Gesamt: 600 W, Handheizgerät: 550 W Temperaturbereich Handheizgerät: 100 - 480°C Luftpumpe: Membranpumpe Luftstromvolumen: 1,5 bis 28 l/Min., Anzeige: 00 - 99 Lötstation Ausgangsleistung: 90 W Löt-Temperatur: 100 - 480°C Absenktemperatur Lötstation:...
