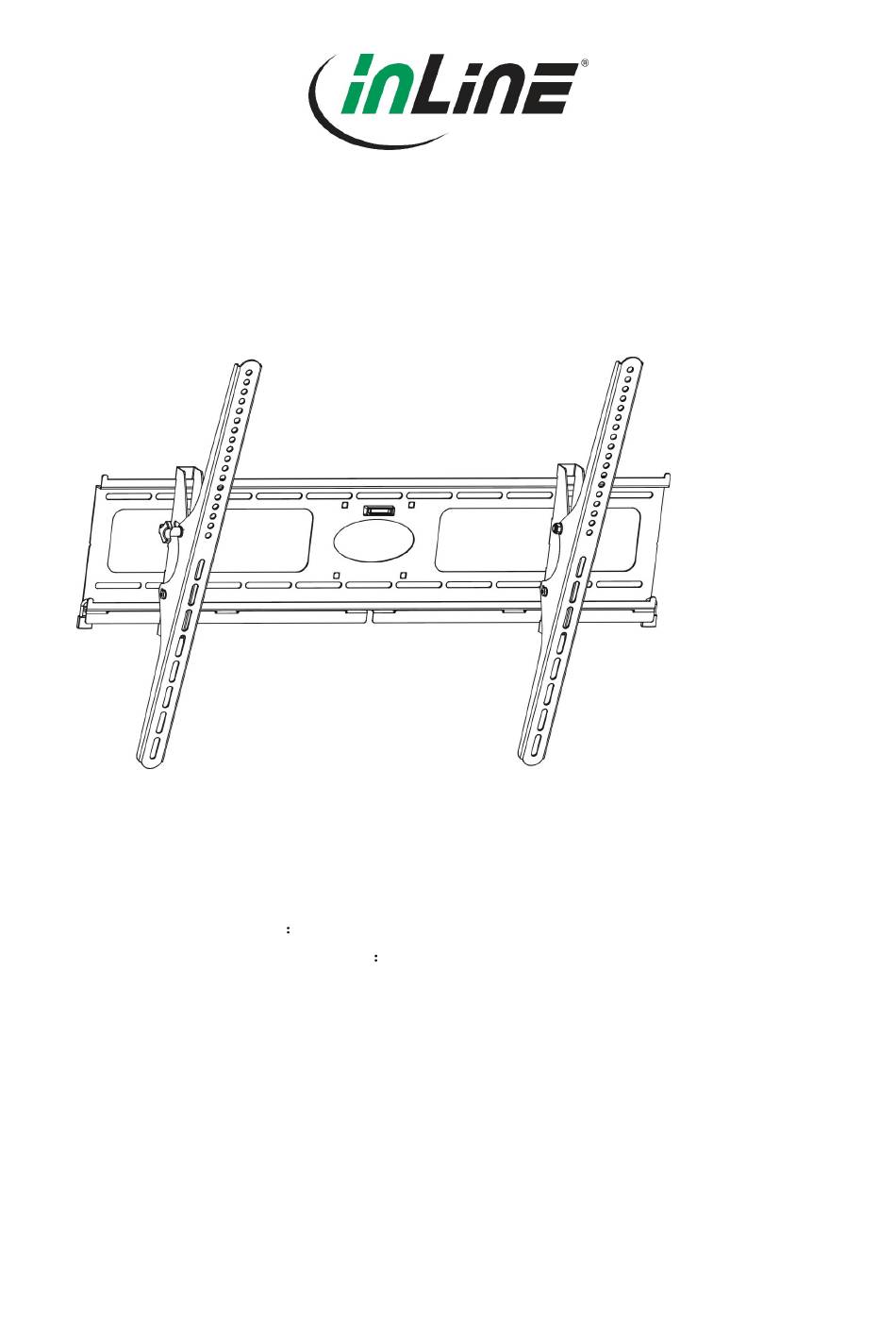

Inline 23117 Montageanleitung
Wandhalterung zur installation von fernsehgeräten mit flachbildschirm
Verfügbare Sprachen
Verfügbare Sprachen
Wandhalterung zur Installation von Fernsehgeräten mit Flachbildschirm
MONTAGEANLEITUNG
Art.-Nr.: 23117
Einfacher Einbau: Bildschirm einfach aufhängen
Sicherheit: Verriegeln durch Gleitschiene auf der Unterseite
Max zulässige Belastung 75 KG/165 PFD
Geeignet für Fernseher der Größen 37 Zoll-60 Zoll
Einstellwinkel:-5-15
Verwandte Anleitungen für Inline 23117
Inhaltszusammenfassung für Inline 23117
- Seite 1 Wandhalterung zur Installation von Fernsehgeräten mit Flachbildschirm MONTAGEANLEITUNG Art.-Nr.: 23117 Einfacher Einbau: Bildschirm einfach aufhängen Sicherheit: Verriegeln durch Gleitschiene auf der Unterseite Max zulässige Belastung 75 KG/165 PFD Geeignet für Fernseher der Größen 37 Zoll-60 Zoll Einstellwinkel:-5-15...
- Seite 2 Inhalt: Menge Beschreibung Wandplatte Linke Halterung Rechte Halterung Arretierplatte Verriegelung M4*12mm Schraube M5*12mm Schraube M6*12mm Schraube M8*16mm Schraube M4*30mm Schraube M5*30mm Schraube M6*35mm Schraube M8*40mm Schraube Vierkantscheibe M6 Unterlegscheibe M8 Unterlegscheibe Ø18xØ8,5x22 Abstandhalter Ø12,5xØ5,5x16 Abstandhalter 8x50 Wanddübel M8x65 Schraube...
- Seite 3 WARNUNG Wir haften nicht für Verletzungen oder Produktschäden aufgrund unsachgemäßer Handhabung, fehlerhafter Montage, falscher Installation oder unsachgemäßen Gebrauch dieses Produkts. Hinweis: Die gelieferte Wandhalterung ist nicht geeignet für Stahlriegelwände oder Hohlziegelwände. Wenn Sie nicht genau wissen, um was für eine Wand es sich bei Ihnen handelt, wenden Sie sich bitte an einen qualifizierten Baufachmann.
- Seite 4 2 Andere Geräte haben eine gewölbte Rückseite mit eingelassenen Montageöffnungen; hierfür müssen Sie Abstandhalter verwenden. Bei solchen Geräten bauen Sie einen 9/16 bzw. 1/12 Abstandhalter zwischen Gerät und Halterung ein. Siehe Abb.2, 3 Schritt 2: Wandplatte an Wand befestigen Legen Sie zuerst die Untergestellhöhe der Halterung fest. Die beste Untergestellhöhe ist parallel zur Augenhöhe einer Person, die auf einem Sofa sitzt.
- Seite 5 Beispielsweise Bei einem Abstand a von 1,50-2 m beträgt der Abstand b etwa 0,3 m Bei einem Abstand a von 2,40-4 m beträgt der Abstand b etwa 0,9 m Bei einem Abstand a von 4,20-5 m beträgt der Abstand b etwa 1,20 m Die ideale Mitte des Untergestells liegt überall im Bereich b, wo ein angenehmes Fernsehen gewährleistet wird.
- Seite 6 Schritt 3: Gerät aufhängen Heben Sie das an den Halterungen angebrachte Gerät über die Wandhalterung. Dann haken Sie die Halterungen über die Oberseite der Wandplatte. Drehen Sie das Gerät, sodass die Unterseite der Halterungen in der Unterseite der Wandplatte einrastet, wie in Abb.
